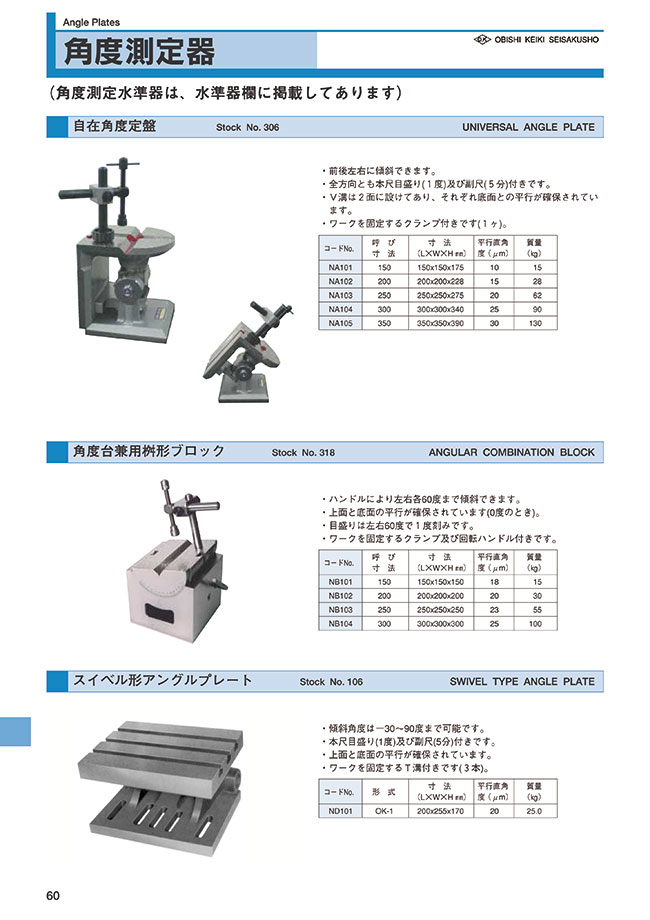

自在角度定盤
比較リストに追加いただけるのは最大6件までです。比較リストに追加
販売終了
型番
NA101
2023年03月に販売終了となりました。
プレートがベースに対し前後左右に回転できる定盤。
【特長】
・ワークを保持金具でクランプし任意の角度を得ることが可能。
・全方向とも本尺目盛り（1度）及び副尺（5分）付きです。
・前後左右に傾斜できます。
・V溝は2面に設けてあり、それぞれ底面との平行が確保されています。
・ワークを固定するクランプ付きです（1ヶ）。
指定中の仕様・寸法情報
商品タイプ
その他
材質
鋳鉄
幅(mm)
150
奥行(mm)
150
高さ(mm)
175
底面とV溝の平行度(μm)
10
呼び
150
本体/オプション
本体
質量(kg)
15
補足
ワークを固定するクランプ付きです(１ヶ)。
