製品仕様
| コードNo. | 呼び寸法 | 寸法 （L×W×Hmm） | 上面寸法 （L×Wmm） | 傾斜角度 （度） | ローラー 中心距離 （mm） | 平行度 （μm） | 質量 （kg） |
|---|---|---|---|---|---|---|---|
| NG101 | 100 | 130×70×62 | 115×70 | 0～50 | 100±0.002 | 2 | 3.5 |
| NG102 | 200 | 240×100×70 | 222×100 | 0～50 | 200±0.003 | 3 | 10.5 |
絞り込み条件：5 項目の仕様が未選択です
呼び寸法(mm)
- 100
- 200
ローラー中心距離(mm)
- 100±0.002
- 200±0.003
平行度(μm)
- 2
- 3
寸法(L×W×H)(mm)
- 130×70×60
- 240×100×70
上面寸法(L×W)(mm)
- 115×70
- 220×100
タイプ
- NG1□
出荷日
- すべて
- 16日以内
詳細情報
基本情報

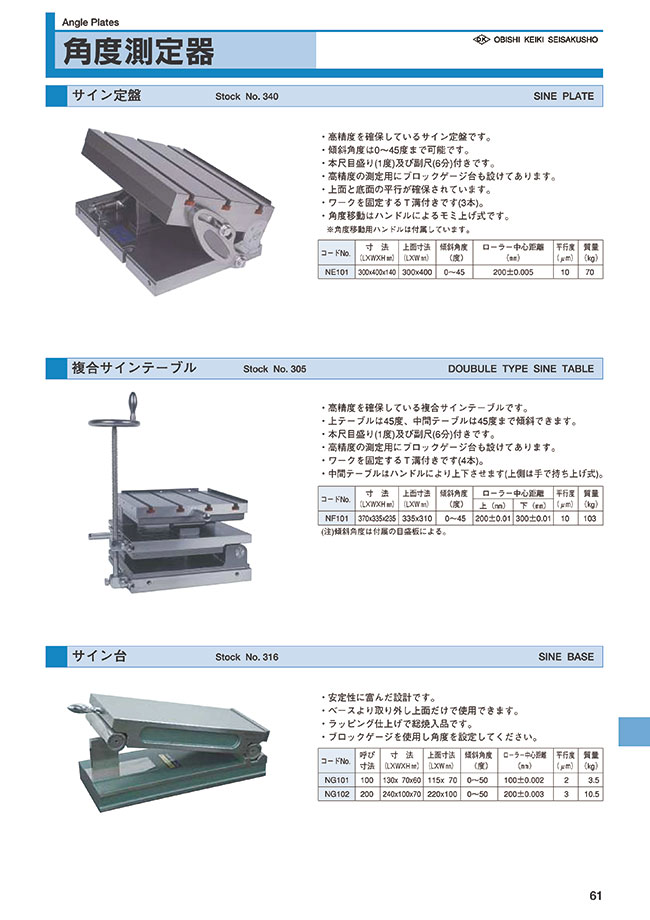

安定性に富んだ設計です。
【特長】
・ベースより取り外し上面だけで使用できます。
・ラッピング仕上げで総焼入品です。
・ブロックゲージを使用し角度を設定してください。
