ダイヤルゲージ用スタンド
- 通常単価(税別)
- 32,913円～110,976円
- 税込単価
- 36,204円～122,074円
通常出荷日：3日目～11日目
ダイヤルゲージ等を取付けて測定するために便利なスタンド。【特長】・測定ワークのサイズ形状に合わせ4種類...
詳細を確認
- 測れる高さ (mm)
- 約100
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

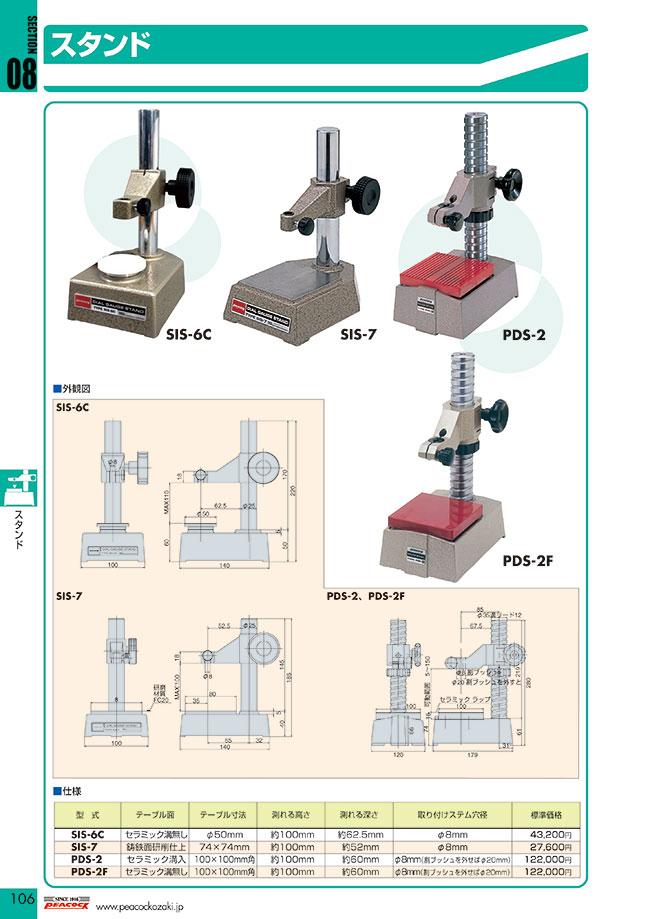

ダイヤルゲージスタンド
型式SIS-6Cの寸法
SIS-6C
SIS-6C外観寸法図
型式SIS-7の寸法
SIS-7
SIS-7外観寸法図
型式PDS-2／PDS-2Fの寸法
PDS-2
PDS-2F
PDS-2／PDS-2Fの外観寸法図
- ※ φ8（直径8mm）割ブッシュを外すとφ20（直径20mm）になる。
製品仕様
| ■仕様 | |||||
|---|---|---|---|---|---|
| 型式 | テーブル面 | テーブ寸法 （mm） |
測れる高さ （mm） |
測れる深さ （mm） |
取り付けステム穴径 |
| SIS-6C （新製品） |
セラミック溝無し | φ50 | 約100 | 約62.5 | φ8mm |
| SIS-7 | 鋳鉄面研削仕上 | 74×74 | 約100 | 約52 | φ8mm |
| PDS-2 | セラミック溝入 | 100×100角 | 約100 | 約60 | φ8mm φ8mm（割ブッシュを外せばφ20mm） |
| PDS-2F | セラミック溝無し | 100×100角 | 約100 | 約60 | φ8mm φ8mm（割ブッシュを外せばφ20mm） |
- ※ ダイヤルゲージやデジタルゲージを取り付けてフラットタイプの測定子 （φ5（直径5mm） φ10（直径10mm）など） で使用される場合は、平行度調整を行ってご使用願います。
絞り込み条件：2 項目の仕様が未選択です
ダイヤルゲージ取付穴(mm)
- φ8
- φ20
テーブル面仕様
- セラミック溝入
- セラミック溝無し
- 鋳鉄面研削仕上
タイプ
- PDS
- SIS
出荷日
- すべて
- 3日以内
- 11日以内
詳細情報
基本情報
ダイヤルゲージ等を取付けて測定するために便利なスタンド。
【特長】
・測定ワークのサイズ形状に合わせ4種類のスタンドより選択可能。
【用途】
・テーブルセラミックタイプの丸形状、又はセラミックタイプの角テーブル等用途に合わせて使用。
商品担当おすすめ
尾崎製作所
ピクテスト（ノークラッチタイプ） 測定子
新潟精機（SK）
デュロメータスタンド
ダイヤルゲージ用スタンドのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qダイヤルゲージ取付時φ10mmステム部は保持可能ですか？
A
保持可能です。割カラーを外して頂ければφ10mm保持対応となります。（SIS-6C、SIS-7対応）
