アプライトダイヤルゲージ 厚み測定器R1シリーズ
- 通常単価(税別)
- 35,726円～46,432円
- 税込単価
- 39,299円～51,075円
現場での小物部品検査に適したダイヤルスタンド一体型測定器。【特長】・スタンド一体型で支持安定度に優れて...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

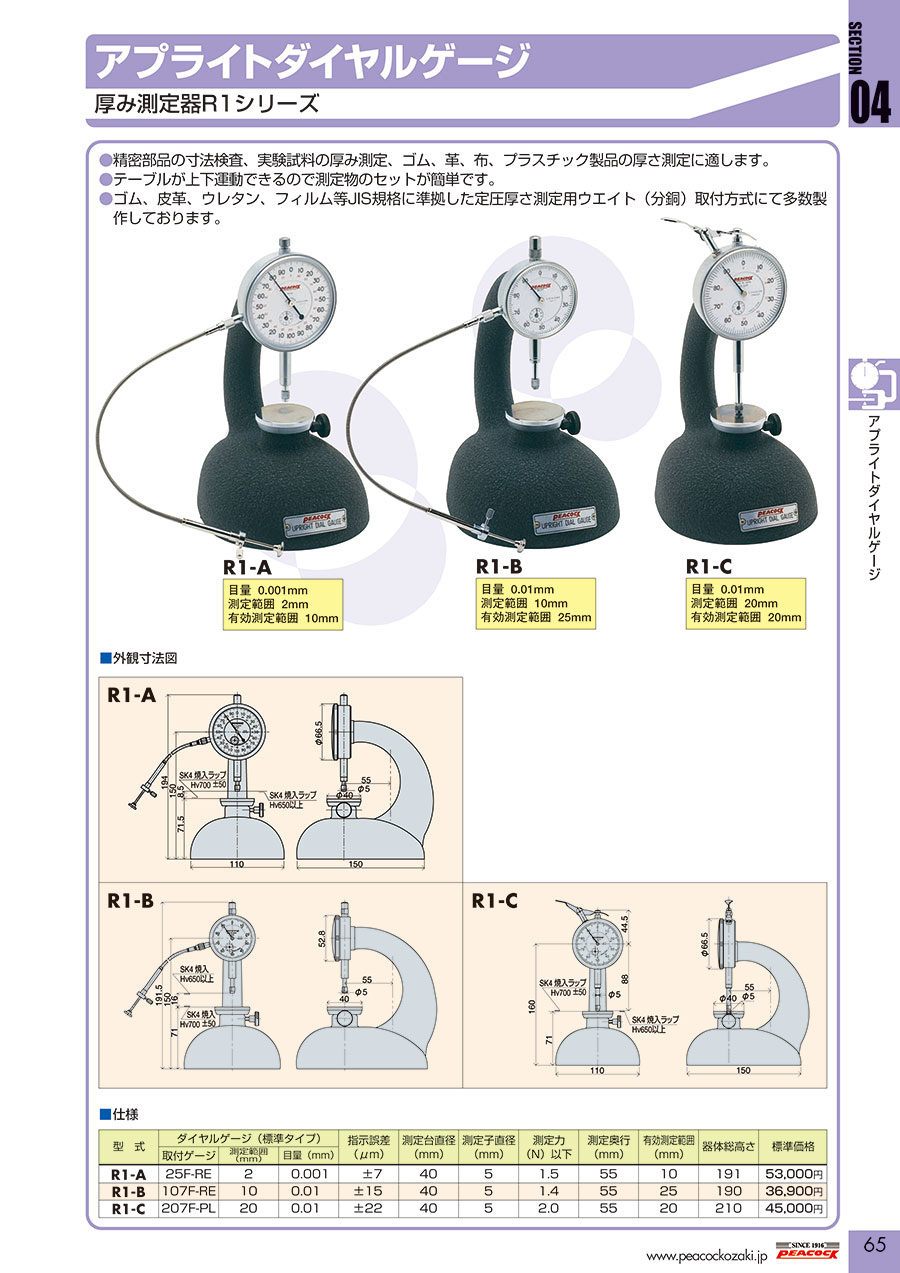

テーブルが上下運動できるので測定物のセットが簡単なアプライトダイヤルゲージ（R1シリーズ）
アプライトダイヤルゲージ R1シリーズの仕様と寸法
- R1-A
- 目量：0.001mm
- 測定範囲：2mm
- 有効測定範囲：10mm
- R1-B
- 目量：0.01mm
- 測定範囲：10mm
- 有効測定範囲：25mm
- R1-C
- 目量：0.01mm
- 測定範囲：20mm
- 有効測定範囲：20mm
R1-Aの外観寸法図
R1-Bの外観寸法図
R1-Cの外観寸法図
| ■仕様 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | ダイヤルゲージ（標準タイプ） | 指示誤差 （μm） |
測定台 直径 （mm） |
測定子 直径 （mm） |
測定力 （N）以下 |
測定奥行 （mm） |
有効 測定範囲 （mm） |
器体総高さ （mm） |
||
| 取付ゲージ | 測定範囲 （mm） |
目量 （mm） |
||||||||
| R1-A | 25F-RE | 2 | 0.001 | ±7 | 40 | 5 | 1.5 | 55 | 10 | 191 |
| R1-B | 107F-RE | 10 | 0.01 | ±15 | 40 | 5 | 1.4 | 55 | 25 | 190 |
| R1-C | 207F-PL | 20 | 0.01 | ±22 | 40 | 5 | 2.0 | 55 | 20 | 210 |
詳細情報
基本情報
現場での小物部品検査に適したダイヤルスタンド一体型測定器。
【特長】
・スタンド一体型で支持安定度に優れている。
・テーブルが上下運動できるので測定物のセットが簡単です。
・ゴム、皮革、ウレタン、フィルム等JIS規格に準拠した定圧厚さ測定用ウエイト（分銅）取付方式にて多数製作しております。
【用途】
・精密部品の寸法検査、実験試料の厚み測定、ゴム、革、布、プラスチック製品の厚さ測定に適します。
