ダイヤルパイプゲージ
- 通常単価(税別)
- 10,095円～36,976円
- 税込単価
- 11,105円～40,674円
【特長】・パイプ形状の内厚測定や湾曲した形状ワークの厚み測定に適します。・パイプ形状ワーク寸法にある程...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

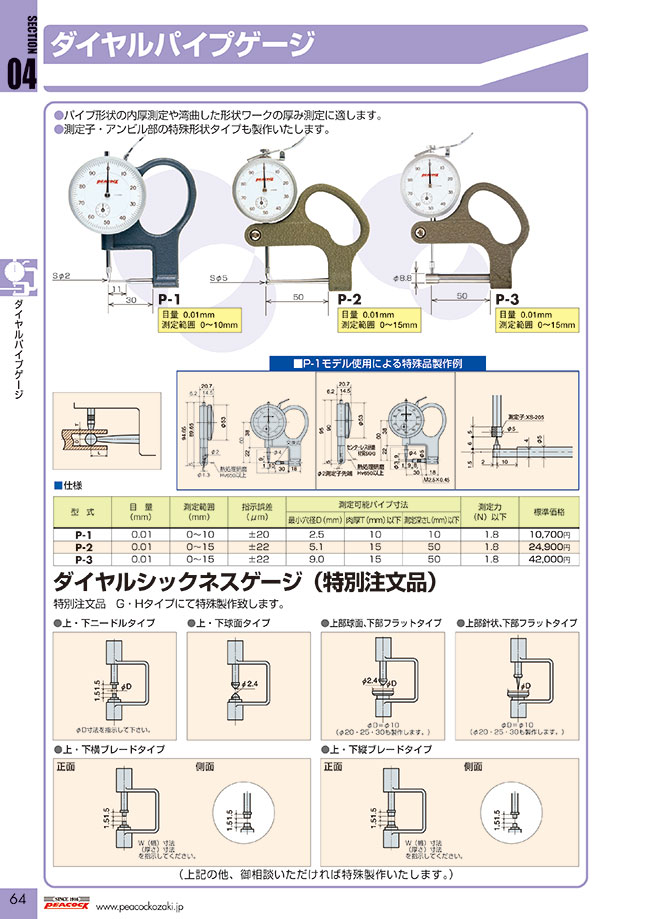

パイプ形状の肉厚測定や湾曲した形状ワークの厚み測定に最適なダイヤルパイプゲージ
商品画像：P-1
商品画像：P-2
商品画像：P-3
製品仕様
寸法図
| 型式 | 目量 （mm） | 測定範囲 （mm） | 指示誤差 （μm） | 測定可能パイプ寸法 | 測定力 （N）以下 | ||
|---|---|---|---|---|---|---|---|
| 最小穴径 D （mm） | 肉厚 T （mm）以下 | 測定深さ L （mm）以下 | |||||
| P-1 | 0.01 | 0～10 | ±20 | 2.5 | 10 | 10 | 1.8 |
| P-2 | 0.01 | 0～15 | ±22 | 5.1 | 15 | 50 | 1.8 |
| P-3 | 0.01 | 0～15 | ±22 | 9.0 | 15 | 50 | 1.8 |
寸法
寸法図（P-1）
寸法図（P-2）
寸法図（P-3）
P-1モデル使用による特殊品製作例
P-1 モデル使用による特殊品製作例1
P-1 モデル使用による特殊品製作例2
P-1 モデル使用による特殊品製作例3
絞り込み条件：2 項目の仕様が未選択です
測定範囲(mm)
- 0～10
- 0～15
指示誤差(μm)
- ±20
- ±22
タイプ
- P
出荷日
- すべて
- 3日以内
- 7日以内
詳細情報
基本情報
【特長】
・パイプ形状の内厚測定や湾曲した形状ワークの厚み測定に適します。
・パイプ形状ワーク寸法にある程度対応できるようP-1、P-2、P-3の3種類用意。
・測定子・アンビル部の特殊形状タイプも製作いたします。
