指針1回転未満ニューピクテスト Zシリーズ
- 通常単価(税別)
- 9,887円～12,526円
- 税込単価
- 10,876円～13,779円
指針の回転を1回転未満にし測定値のてこ式ダイヤルゲージ。【特長】・測定子支点軸受にミニチュアベアリング...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
指針の回転を1回転未満にし測定値のてこ式ダイヤルゲージ。
【特長】
・測定子支点軸受にミニチュアベアリングを使用しており、高耐久性、高感度を実現しています
・全軸受に軸石を使用、指示感度に優れています
・外枠回転部にOリングを使用、耐油性を強化しています
・ゲージ破損防止溝付測定子付、横方向の力が加わっても溝部で測定子が折れゲージ本体を保護します
・ノークラッチ式の為、正・逆方向どちらの動きでも常に指針は時計方向に回転する自動反転作動式を採用しています
・バランス針採用により姿勢差（ゲージ取付方向）による誤差を極力小さくしました
【用途】
・量産部品等の検査、測定に最適
商品仕様
製品仕様
- PCN-1BZA。
- 目量：0.01mm。
- 測定範囲：0.6mm。
- ノークラッチタイプ。
- 測定子 XN1B-2付。
- PCN-1LZA。
- 目量：0.01mm。
- 測定範囲：0.8mm。
- ノークラッチタイプ。
- 測定子 XN1L-2付。
- PCN-2ZA。
- 目量：0.002mm。
- 測定範囲：0.2mm。
- ノークラッチタイプ。
- 高精度。
- 測定子 XN2-2付。
- PCN-1BZB。
- 目量：0.01mm。
- 測定範囲：0.6mm。
- ノークラッチタイプ。
- 測定子 XN1B-2付。
- PCN-1LZB。
- 目量：0.01mm。
- 測定範囲：0.8mm。
- ノークラッチタイプ。
- 測定子 XN1L-2付。
- PCN-2ZB。
- 目量：0.002mm。
- 測定範囲：0.2mm。
- ノークラッチタイプ。
- 高精度。
- 測定子 XN2-2付。
寸法図
| ■外観寸法図 | |
|---|---|
| 型式 | L（mm） |
| PCN-1BZ（A）（B） | 22.2 |
| PCN-1LZ（A）（B） | 42.8 |
| PCN-2Z（A）（B） | 17.8 |
| ■仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | 目量 （mm） | 測定範囲 （mm） | 可動量 （mm） | 最大許容誤差MPE（μm） | 測定力 （N）以下 | ||||
| 10目盛 指示誤差 | 1回転 指示誤差 | 全測定範囲 行き指示誤差 | 戻り誤差 | 繰返し 精密度 | |||||
| PCN-1BZ（A） | 0.01 | 0.6 | 0.7 | 5 | -- | 9 | 4 | 3 | 0.3 |
| PCN-1LZ（A） | 0.01 | 0.8 | 0.9 | 5 | -- | 10 | 5 | 3 | 0.3 |
| PCN-2Z（A） | 0.002 | 0.2 | 0.24 | 2 | -- | 4 | 3 | 1 | 0.3 |
| PCN-1BZ（B） | 0.01 | 0.6 | 0.7 | 5 | -- | 9 | 4 | 3 | 0.3 |
| PCN-1LZ（B） | 0.01 | 0.8 | 0.9 | 5 | -- | 10 | 5 | 3 | 0.3 |
| PCN-2Z（B） | 0.002 | 0.2 | 0.24 | 2 | -- | 4 | 3 | 1 | 0.3 |
構成図

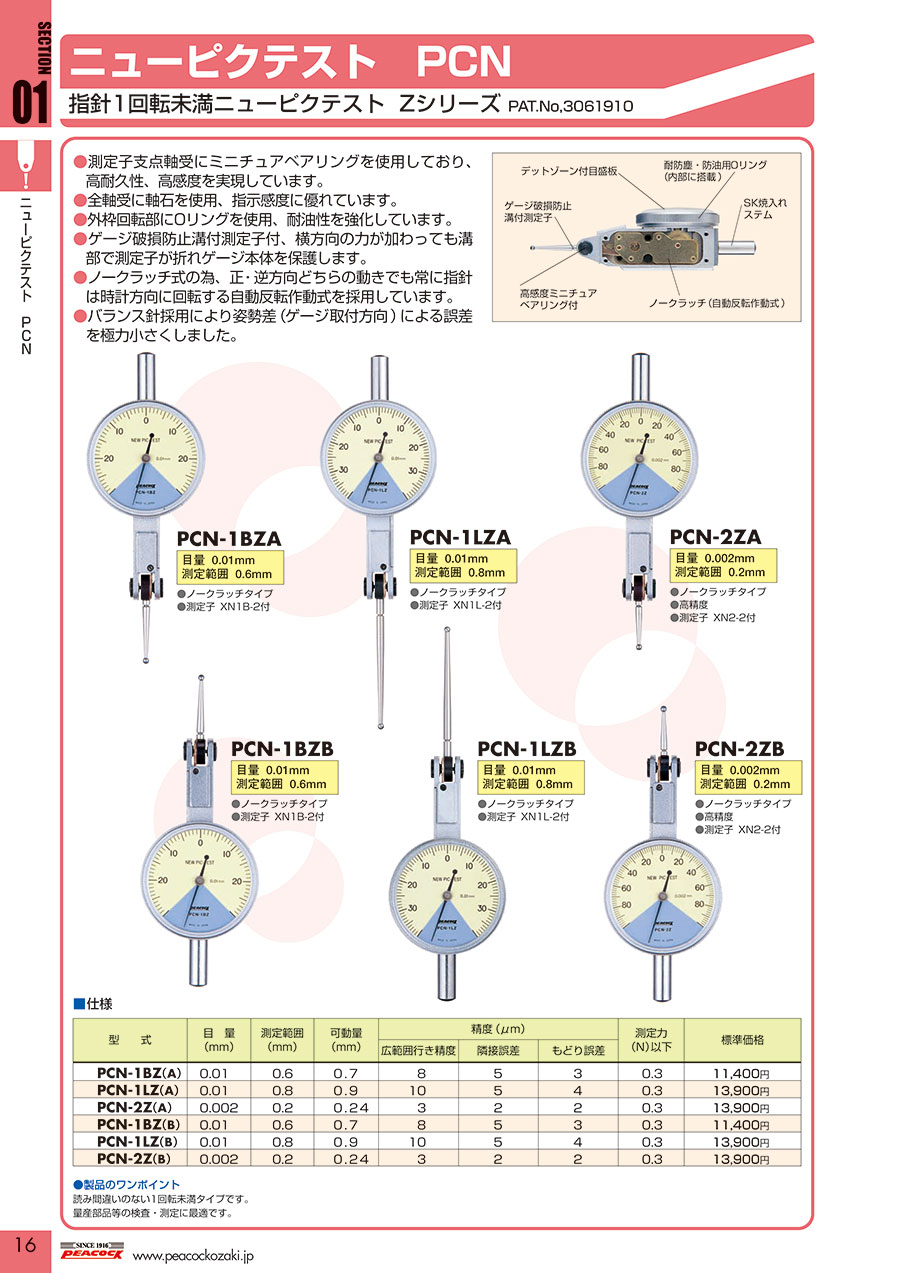

カタログ
商品担当おすすめ
尾崎製作所
ピクテスト（ノークラッチタイプ） 測定子
尾崎製作所
ニードル測定子
