尾崎製作所

0-0ピクテスト 芯出し・平行度出し（PCCシリーズ）

0-0ピクテスト 芯出し・平行度出し（PCCシリーズ） PCC-1X
  • 数量スライド割引
この商品のFAQをみる（1件）
通常単価(税別)
7,016円
税込単価
7,718円

芯出し専用測定器。【特長】・0-0ピクテストは、芯出し・平行度出し等の基準出し...

詳細情報を確認する
  • 校正証明書
    なし
  • デジタル/ダイヤル
    ダイヤル
  • 繰返し精密度 (μm)
    3
  • 目盛種類
    連続目盛

型番:

PCC-1X
解除
    数量：

    PCC-1Xの仕様・寸法情報

    校正証明書
    なし
    デジタル/ダイヤル
    ダイヤル
    戻り誤差(μm)
    4
    繰返し精密度(μm)
    3
    目盛種類
    連続目盛
    詳細タイプ
    2色タイプ
    仕様
    振れ方向がひと目でわかる2色タイプ・切換レバータイプ・0を基準に左右5目盛以内読み取れます。（目量0.01mm）・測定子XP1L-2付
    -
    -

    型番リスト

    表示件数
  • 1
    • 型番
    PCC-1X

    戻り誤差

    (μm)

    詳細タイプ

    仕様

    		最小発注数量
    4
    2色タイプ
    振れ方向がひと目でわかる2色タイプ・切換レバータイプ・0を基準に左右5目盛以内読み取れます。（目量0.01mm）・測定子XP1L-2付
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,016円
    ( 7,718円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    芯出し専用測定器。
    【特長】
    ・0-0ピクテストは、芯出し・平行度出し等の基準出し専用器です。
    ・ゲージ破損防止測定子は、全器種に付いています。
    ・測定子のあて方による角度誤差の影響は受けない。
    ・読み間違いをなくするため、指針の回転は、1回転未満にしてあります。
    【用途】
    ・0-0ピクテストの目盛板は、ゼロ点だけですから用途に合わせ測定子の長さや形状を変えたものを取付け使用できます。

    商品情報

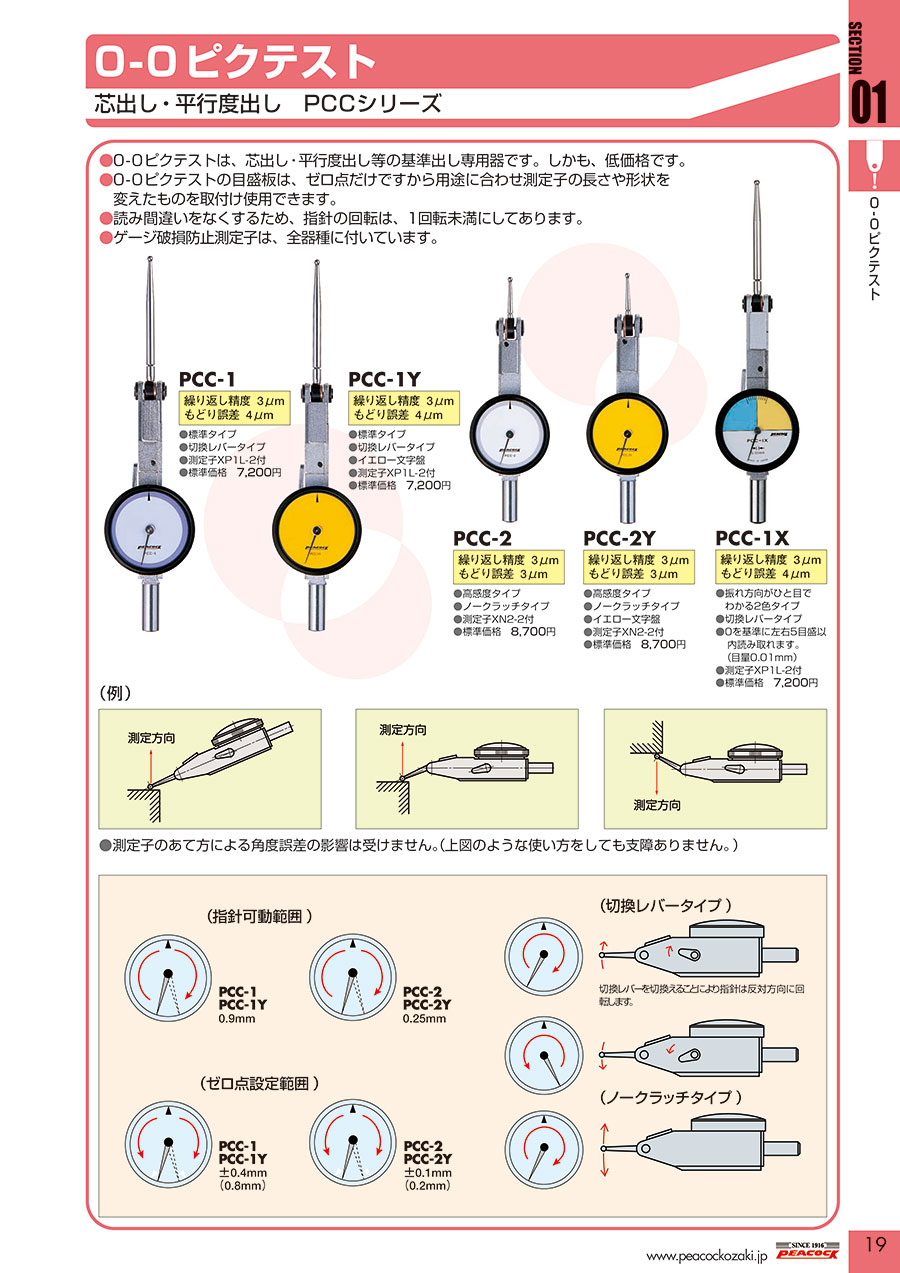

    0-0 ピクテスト PCC-1X 仕様と寸法

    ・ピーコック製の違う長さの測定子を取付けても0点のみのチェックであれば影響なし。 ・振れ方向が一目でわかる2色対応。 ・0を基準に左、右5目盛内は読み取れる。 ・指針の可動量は、1回転未満で読み違いがない。 ・外枠（ゼロセット用に回転）。
    • ピーコック製の違う長さの測定子を取付けても0点のみのチェックであれば影響なし。
    • 振れ方向が一目でわかる2色対応。
    • 0を基準に左、右5目盛内は読み取れる。
    • 指針の可動量は、1回転未満で読み違いがない。
    • 外枠（ゼロセット用に回転）。
    寸法図

    寸法図

    特長

    • 進化した、0-0 ピクテストPCC-1Xは振れ、芯出し、平行度出し専用測定器。
    • 振れ方向が一目でわかる色別タイプ。
    • 左右5目盛り付き（標準測定子取付時 0.01mm）
    • 指針可動量は1回転未満で、読み間違いない。

    0-0 ピクテスト 芯出し・平行出し PCCシリーズ 仕様

    PCC-1。 繰り戻し精度：3μm。 もどり誤差：4μm。

    PCC-1。
    繰り戻し精度：3μm。
    もどり誤差：4μm。

    • 標準タイプ。
    • 切替レバータイプ。
    • 測定子 XP1L-2付。
    PCC-1Y。 繰り戻し精度：3μm。 もどり誤差：4μm。

    PCC-1Y。
    繰り戻し精度：3μm。
    もどり誤差：4μm。

    • 標準タイプ。
    • 切替レバータイプ。
    • イエロー文字盤。
    • 測定子 XP1L-2付。
    PCC-2。 繰り戻し精度：3μm。 もどり誤差：3μm。

    PCC-2。
    繰り戻し精度：3μm。
    もどり誤差：3μm。

    • 高感度タイプ。
    • ノークラッチタイプ。
    • 測定子 XN2-2付。
    PCC-2Y。 繰り戻し精度：3μm。 もどり誤差：3μm。

    PCC-2Y。
    繰り戻し精度：3μm。
    もどり誤差：3μm。

    • 高感度タイプ。
    • ノークラッチタイプ。
    • イエロー文字盤。
    • 測定子 XN2-2付。

    測定例

    測定子のあて方による角度誤差の影響は受けない。 （上図のような使い方をしても支障がない。）

    測定子のあて方による角度誤差の影響は受けない。 （上図のような使い方をしても支障がない。）

    特長

    • 0-0 ピクテストは、芯出し・平行度出し等の基準出し専用器。
    • 0-0 ピクテストの目盛板は、ゼロ点だけですから用途に合わせ測定子の長さや形状を変えたものを取付け使用できる。
    • 読み間違いをなくするため、指針の回転は、1回転未満。
    • ゲージ破損防止測定子付き。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    0-0ピクテスト 芯出し・平行度出し（PCCシリーズ）の型番PCC-1Xのページです。 型番PCC-1Xに関する仕様情報を記載しております。
    0-0ピクテスト 芯出し・平行度出し（PCCシリーズ）のレビュー
    5平均満足度：5.02件のレビュー
    検査
    5
    満足度：5.02018/08/25
    面板の小さいものを探しておりこの商品を購入しました。非常に使いやすいです
    0人が参考にしています。
    計測
    5
    満足度：5.02018/07/21
    このタイプを初めて購入してみました。使用感に問題はありません
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Q測定子長さの異なるｻｲｽﾞは何でも取付出来ますか？
    A
    測定子ネジＭ１．７（Ｐ＝０．３５）サイズのみ取付可能です。
