ニューピクテスト Vシリーズ（ステム無し）
- 通常単価(税別)
- 11,350円～15,300円
- 税込単価
- 12,485円～16,830円
ステムを使用しないお客様に対し、最初からステムを取り外したタイプ。【特長】・ステム無しタイプはPC（切...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
ステムを使用しないお客様に対し、最初からステムを取り外したタイプ。
【特長】
・ステム無しタイプはPC（切替レバータイプ）、PCN（ノークラッチタイプ）の両タイプより選択できる。
・外枠と内枠の隙間から水や油の侵入を防ぐ為に、Oリングを組み込むことで、防水性に優れる。
・ゲージ破損防止測定子は、全器種に付いている。
・バランス針採用により姿勢差 （ゲージ取付方向）による誤差を極力小さくした。
【用途】
・測定子支点部軸受けにミニチュアベアリングを使用の為、指示安定に優れている。
商品仕様
ニューピクテスト Vシリーズの仕様と寸法
- PCN-1AV。
- 目量：0.01mm。
- 測定範囲：0.5mm
- ステム無し。
- ノークラッチタイプ。
- PCN-1BV。
- 目量：0.01mm。
- 測定範囲：0.8mm。
- ステム無し。
- ノークラッチタイプ。
- PCN-1LV。
- 目量：0.01mm。
- 測定範囲：1.0mm。
- ステム無し。
- ノークラッチタイプ。
- ロング測定付（XN1L-2）。
- PCN-2V。
- 目量：0.02mm。
- 測定範囲：0.28mm。
- ステム無し。
- ノークラッチタイプ。
- PCN-2BV。
- 目量：0.02mm。
- 測定範囲：0.2mm。
- ステム無し。
- ノークラッチタイプ。
- PCN-SV。
- 目量：0.01mm。
- 測定範囲：0.14mm。
- ステム無し。
- ノークラッチタイプ。
- 高精度。
寸法図
| ■外観寸法図PCN-Vシリーズ | |
|---|---|
| 型式 | L（mm） |
| PCN-1AV | 21.3 |
| PCN-1BV | 22.2 |
| PCN-1LV | 42.8 |
| PCN-2V | 17.8 |
| PCN-2BV | 16.6 |
| PCN-SV | 11.7 |
| ■仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | 目量 （mm） | 測定範囲 （mm） | 目盛仕様 | 最大許容誤差MPE（μm） | 測定力 （N）以下 | ||||
| 10目盛 指示誤差 | 1回転 指示誤差 | 全測定範囲 行き指示誤差 | 戻り誤差 | 繰返し 精密度 | |||||
| PCN-1AV | 0.01 | 0.5 | 0-25-0 | 5 | -- | 6 | 4 | 3 | 0.3 |
| PCN-1BV | 0.01 | 0.8 | 0-40-0 | 5 | -- | 9 | 4 | 3 | 0.3 |
| PCN-1LV | 0.01 | 1.0 | 0-50-0 | 5 | -- | 10 | 5 | 3 | 0.3 |
| PCN-2V | 0.002 | 0.28 | 0-140-0 | 2 | -- | 4 | 3 | 1 | 0.3 |
| PCN-2BV | 0.002 | 0.2 | 0-100-0 | 2 | -- | 4 | 3 | 1 | 0.3 |
| PCN-SV | 0.001 | 0.14 | 0-70-0 | 2 | -- | 4 | 3 | 1 | 0.3 |

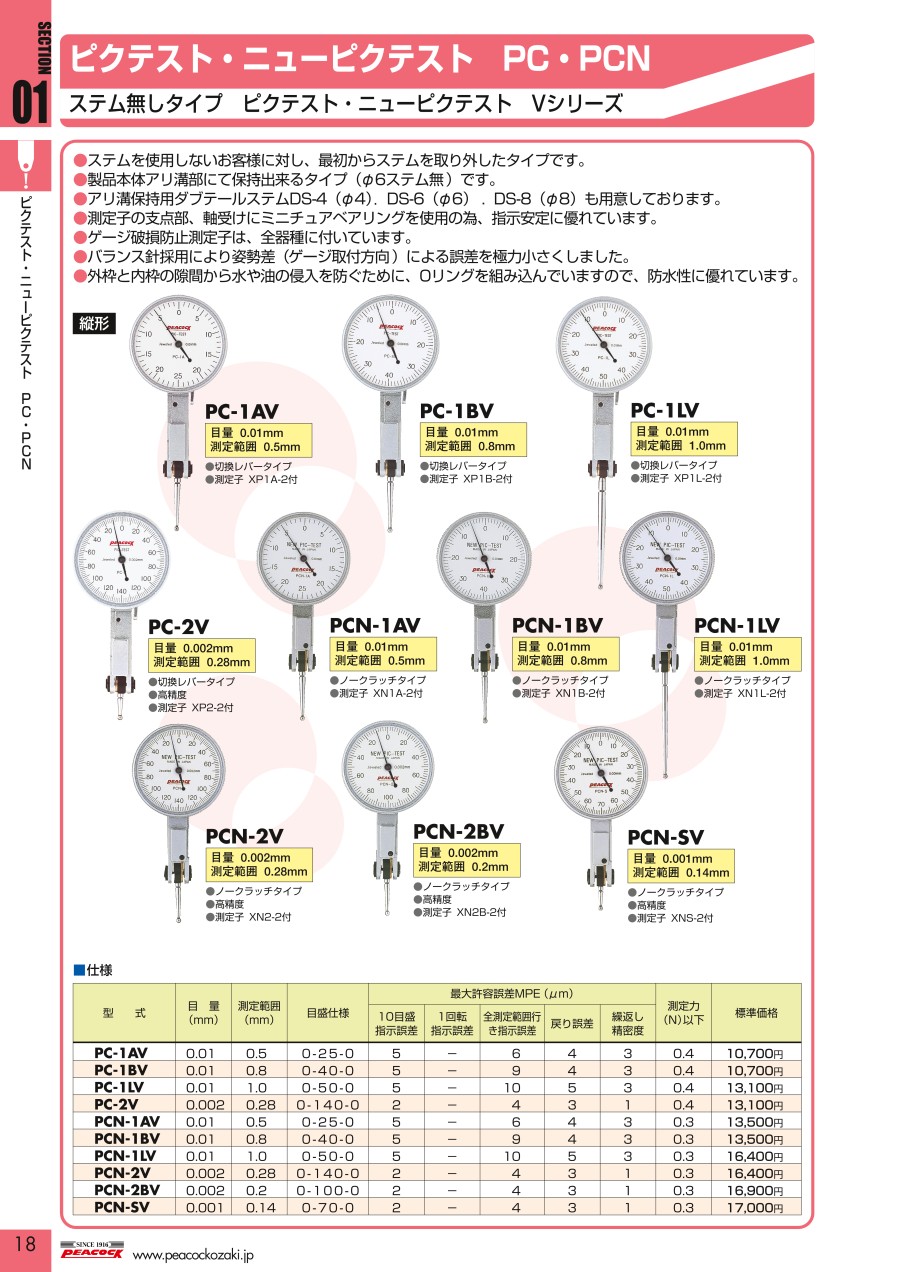

カタログ
