バックプランジャ形ダイヤルゲージ 0.01mm
未確定：候補が4型番あります。
商品情報
多点測定治具、検査治具への取り付けに最適なバックプランジャ形ダイヤルゲージ
商品画像：196A
商品画像：196A-6
商品画像：196B
商品画像：196B-T
製品仕様
| 型式 | 目量 （mm） |
測定範囲 （mm） |
目盛仕様 | 指示誤差（μm） | 戻り誤差 （μm） |
繰返し 精密度 （μm） |
測定力 （N）以下 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/10回転 （隣接誤差） |
1/2回転 | 1回転 | 2回転 | 全測定 範囲 |
|||||||
| 196A | 0.01 | 5 | 0-50-100 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
| 196A-6 | 0.01 | 5 | 0-50-100 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
| 196B | 0.01 | 5 | 0-50-100 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
| 196B-T | 0.01 | 5 | 100-50-0 | 10 | ±12 | ±15 | ±20 | ±20 | 6 | 5 | 1.4 |
196Aタイプの寸法
寸法図（196Aタイプ）
| 型式 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 196A | 44 | 38 | 9 | 4.5 | 6.35 | 28.1 | 57 |
| 196A-6 | 44 | 38 | 9 | 4.5 | 6 | 28.1 | 57 |
単位：mm
196Bタイプの寸法
寸法図（196Bタイプ）
| 型式 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 196B | 58.5 | 38 | 12.5 | 4.5 | -- | -- | -- | 5.5 | 16.5 |
| 196B-T | 58.5 | 38 | 12.5 | 4.5 | -- | -- | -- | 5.5 | 16.5 |
単位：mm
詳細情報
基本情報
【特長】
・スピンドルが、目盛板に対し直角に作動するダイヤルゲージです。
・ステムにてダイヤルを保持し使用。
・ステム径は、φ6.35（直径6.35mm）、φ6（直径6mm）の部分で保持できるタイプを用意。
・φ8mm（直径8mm）の部分で保持できるタイプも用意。
【用途】
・工作機械などのテーブルの水平出しや、狭い場所で目盛板が見えにくい箇所への使用に適します。
・多点測定治具。検査治具への取り付けに適します。

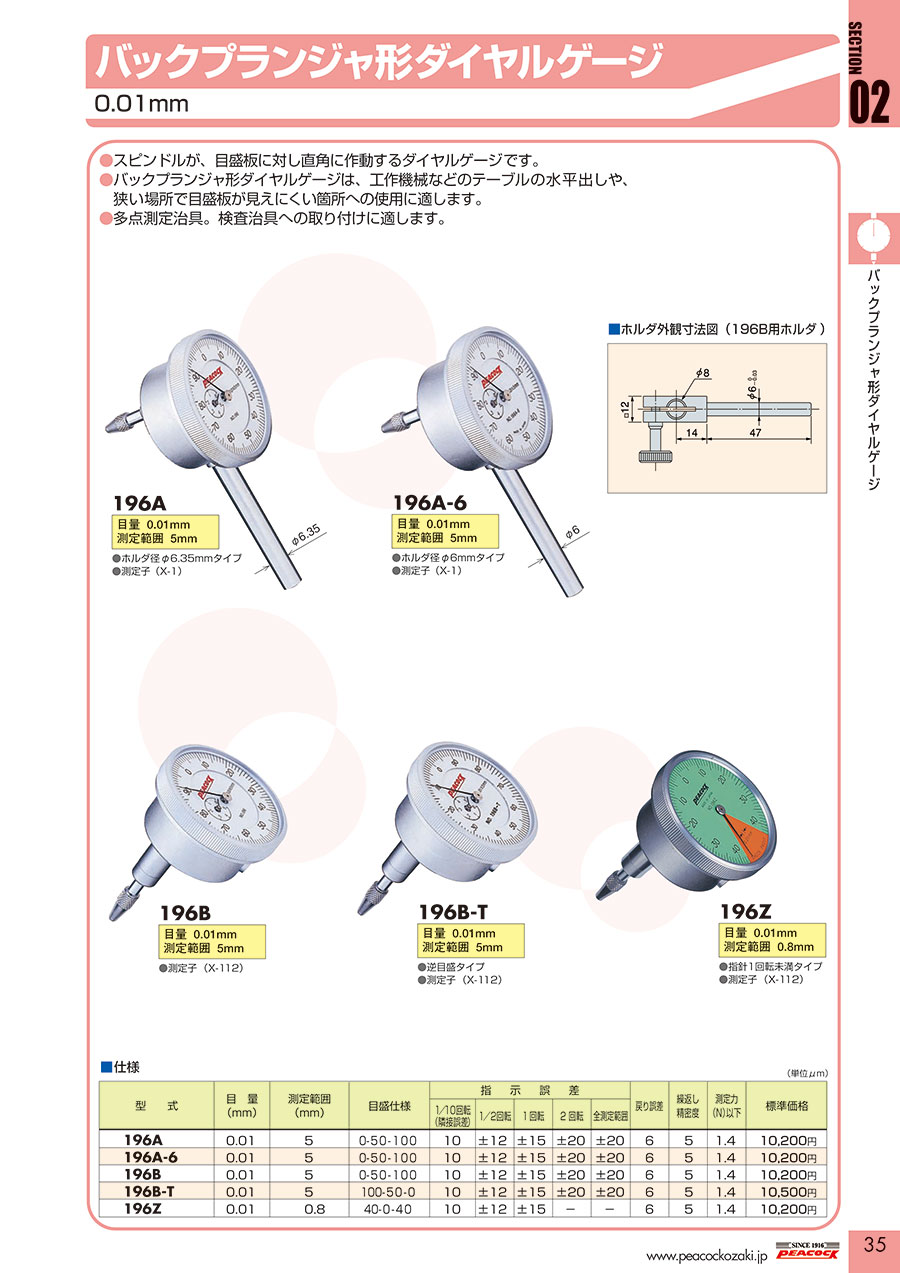

カタログ
商品担当おすすめ
尾崎製作所
ピクテスト（ノークラッチタイプ） 測定子
新潟精機（SK）
デュロメータ
バックプランジャ形ダイヤルゲージ 0.01mmのレビュー
センタリング
5
5.02018/04/12
他社よりも安く購入でき丁寧な対応安心して取引できます
これからの購入は、ミスミさんでしていきたいと思います
0人が参考にしています。
よくあるご質問（FAQ）
Q廃盤になったミツトヨのバックプランジャ形ダイヤルゲージ、№1180-6の後継品がありましたら教えて下さい。
A
№1180-6の後継品はありませんので、ほぼ同仕様の尾崎製作所製 型番：196A-6をご紹介致します。
Q違うサイズの測定子は取付可能ですか？
A
M2.5（P=0.45）mmであれば他の測定子でも取付可能です。
