指針測微器ミューメトロン

製品特長・仕様

製品の基本仕様・特長

マスターとの比較測定をすることにより、OK／NGの判定を高精度で行うことができます。

※1 その他各種測定端子が利用できます。

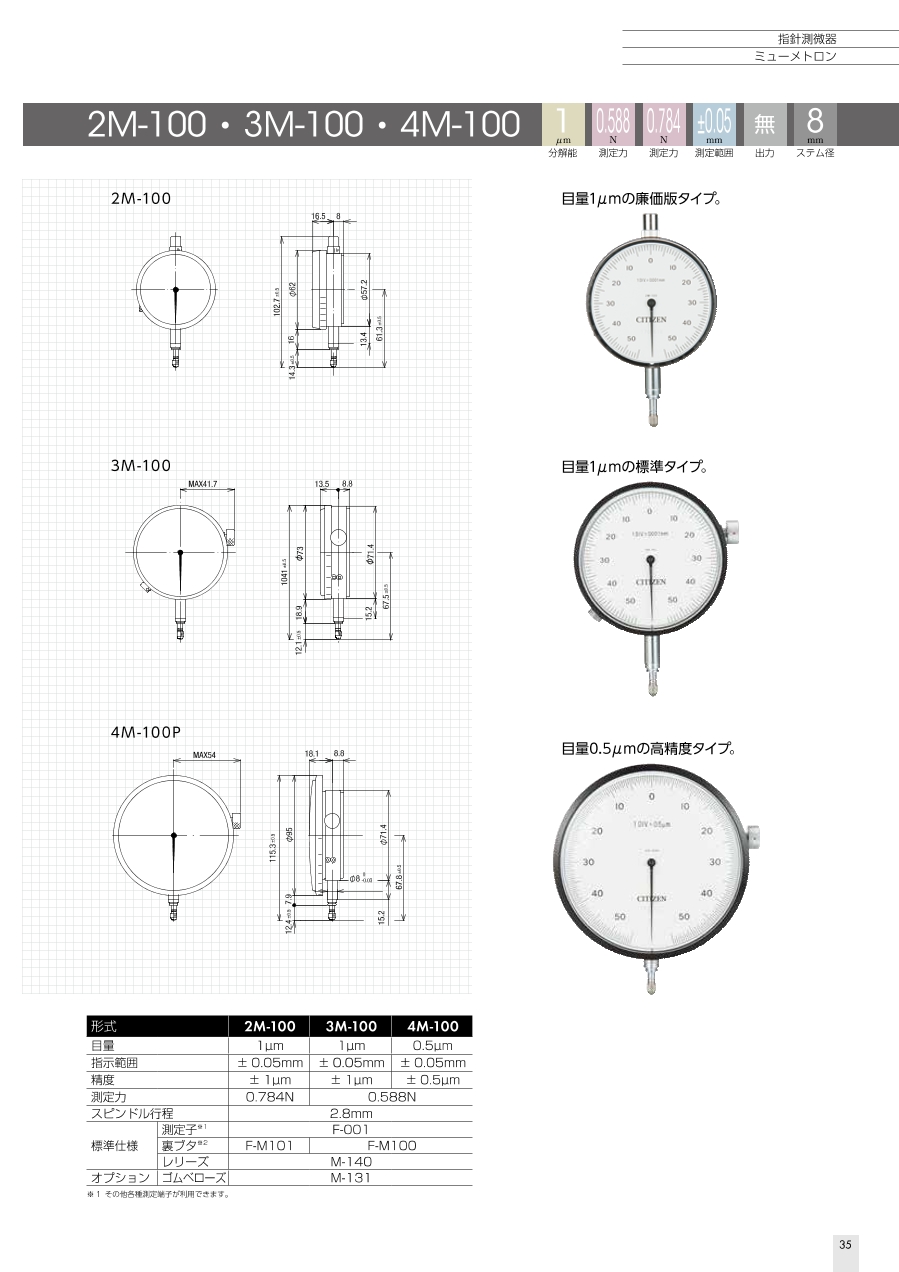

外形図

2M-100

3M-100

4M-100P

使用方法・使用事例

使用方法

STEP1 確認

スピンドルを上下に動かしたとき、指針がフルスケールで動くことを確認します。

STEP2 ゼロ点設定

マスタゲージを用いて、検出器のゼロ点合わせをします。クランプネジをゆるめ、検出器を上下させ、検出器の指針がゼロを指すようにしてクランプネジをしめます。

STEP3 微調整

検出器の上下だけでは指針をゼロ丁度に合わせ込めない場合は、目盛板をまわして、合わせ込みます。ゼロ点を合わせたら、スピンドルを2～3回上下させて、指針のズレがないか確認します。

STEP4 マイナス公差

マスタゲージを取り除きます。左側のリミット調整ツマミを右に回して、指針を測定対象のマイナス公差に合わせます。

STEP5 プラス公差

スピンドルをいっぱいに押し込んだ状態で、右側のリミット調整ツマミを右にまわし、指針を測定対象のプラス公差に合わせます。

STEP6 公差確認

マイナス公差、プラス公差を設定したら、スピンドルを2～3回上下させて、指針がマイナス・プラスの限界内（品物の公差範囲内）を動くことを確認してください。

注意・禁止事項

使用上の注意

• 1） 始業前点検
  ・ 作動が円滑であるか確認してください。
  ・ 指針の静止点が安定していることを確認してください。
  ・ 測定子及び裏ブタが緩んでいないか確認してください。
• 2） 取付方法
  ・ ミューメトロンはフラットタイプの裏ブタを標準装備としています。取付はステム以外では行わないでください。（ステムは、ダイヤルゲージ等と同じくφ8mmです。）
  ・ 保持具は十分に剛性のあるものを使用してください。また保持具への取付の良否は、被測定物に測定子を接触させ、ケースを指で上から、下から軽く押した後も、指針がセットした位置に戻ることを確認してください。
  ・ 保持具や機械装置に取り付けて使用する場合、測定方向とスピンドルの移動方向とが一致するように使用してください。
• 3） 読み取りの誤差（視差）
  目盛板の斜め方向から目盛を読むと誤差が生じます。目盛板に対して正面から読み取る様にしてください。
• 4） 測定子、裏ブタを交換する場合、メーカー指定の部品以外は使用しないでください。
• 5） 測定子交換の際、ネジ締めに緩みがあると測定誤差発生の恐れがありますが、逆に締め過ぎた場合も故障につながる恐れがあります。測定子のネジ締めトルクは14.7～29.4N・cmを目安に行ってください。
• 6） 温度変化の大きい場所で使用する場合、温度変化による測定誤差の発生を避けるため、マスターゲージ等で、頻繁に指示値や設定値を確認してください。
• 7） 落下させないでください。誤って落下させた場合は点検後ご使用ください。
