東栄工業

デジタル曲げ角度計

通常単価(税別): 34,822円

税込単価: 38,304円

通常出荷日：5日目

板金曲げ角度がリアルタイムに計算なしで直読できる。【特長】・ボタンの切り替えで2通りの測定・板金曲げ角...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
デジタル角度計
測定範囲
0～360°
最小表示 (°)
0.1
竿タイプ
竿無し
寸法 (mm)
57L×57H×29W
測定範囲詳細
曲げ角度モード180°×2α(360°)/一般角度モード90°×4(360°)
材質
アルミ合金メッキ仕上
質量 (g)
220
防塵・防水性規格
IP50
測定精度(繰り返し精度)
曲げ角度モード：0°～5°・175°～180°＝±0.2°(±12'・3.5mm/m)、6°～174°＝±0.4°(±24'・7mm/m)、一般角度モード：0°～5°＆　85°～90°＝±0.1°(±6'・1.75mm/m)、6°～84°＝±0.2°(±12'・3.5mm/m)
使用温度
0℃～40℃
使用電池
9V6P角型アルカリ電池×1
電池寿命
70h(連続使用)
測定面マグルネット
ネオジム磁石Φ10､吸着力2kg×3
自動スイッチオフ
約5分後
トレーサビリティ
校正証明書の発行可能(有償)

DPM-2

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

使用方法・使用事例

使用方法

【曲げ角度モードで板金曲げ角度の測定】
曲げ加工中の板の角度がそのまま表示されます。リアルタイムで計測表示されるので、加工作業をしながら角度の確認ができます。

【一般角度モードで通常角度の測定】
通常の角度計として使用できます。
任意の角度を0°にセットし、その角度からの比較測定ができます。被加工材を曲げた後の検査、鉄骨加工、機械加工用に便利です。

使用事例

【一般的な角度計との違い】

一般的な角度計で板金の曲げ角度を測る場合、基準となる0°からの傾き角度が表示されるので、計算をして曲げ角度を求める必要があります。
デジタル曲げ角度計 DPM-2は板に設置し加工作業をしながら、板の曲がり角度を計算なしで直読できます。

開発者からのコメント

世界初の、板金曲げに特化した小型角度計
デジタル曲げ角度計は板金・製缶現場での使用に合わせ、精密・便利性・堅固性を追求して製作された計器です。
外装には落下等の衝撃を加えても変形ににくい、堅固なアルミ一体成型を採用。強力な底面マグネット付きで本器から手を離しての作業が可能。
これらの特長に加え「曲げ角度モード」を搭載することで、「世界初の板金曲げに特化した小型角度計」を実現しました。

商品TOP

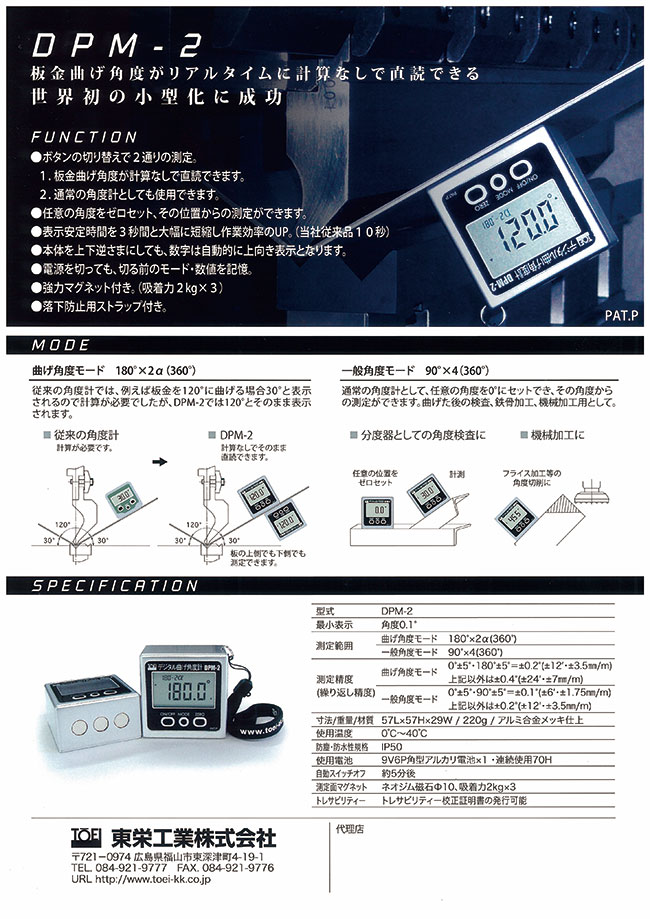

カタログ (見開き版)

DPM-2の仕様・寸法情報

商品タイプ

デジタル角度計

測定範囲

0～360°

最小表示(°)

0.1

竿タイプ

竿無し

寸法(mm)

57L×57H×29W

測定範囲詳細

曲げ角度モード180°×2α(360°)/一般角度モード90°×4(360°)

材質

アルミ合金メッキ仕上

質量(g)

220

防塵・防水性規格

IP50

測定精度(繰り返し精度)

曲げ角度モード：0°～5°・175°～180°＝±0.2°(±12'・3.5mm/m)、6°～174°＝±0.4°(±24'・7mm/m)、一般角度モード：0°～5°＆　85°～90°＝±0.1°(±6'・1.75mm/m)、6°～84°＝±0.2°(±12'・3.5mm/m)

使用温度

0℃～40℃

使用電池

9V6P角型アルカリ電池×1

電池寿命

70h(連続使用)

測定面マグルネット

ネオジム磁石Φ10､吸着力2kg×3

自動スイッチオフ

約5分後

トレーサビリティ

校正証明書の発行可能(有償)

絞り込み条件

タイプ
- DPM
出荷日
すべて
5日以内

型番リスト

表示件数

型番

DPM-2

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

34,822円

( 38,304円 )

5日目

詳細情報

基本情報

板金曲げ角度がリアルタイムに計算なしで直読できる。
【特長】
・ボタンの切り替えで2通りの測定
・板金曲げ角度が計算なしで直読できます
・通常の角度計としても使用できます
・任意の角度をゼロセット、その位置からの測定ができます
・表示安定時間を3秒間と大幅に短縮し作業効率のUP
・本体を上下逆さまにしても、数字は自動的に上向き表示となります
・電源を切っても、切る前のモード・数値を記憶
・強力マグネット付き（吸着力2kg×3）
・落下防止用ストラップ付き
