三菱マテリアル

IM×-B6HV 6枚刃制振ボールヘッド

IM×-B6HV 6枚刃制振ボールヘッド
通常単価(税別)
15,747円～46,236円
税込単価
17,322円～50,860円
通常出荷日：2日目

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。【...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

IMC-B4HV 4枚刃制振ボールヘッド

三菱マテリアル

IMC-B4HV 4枚刃制振ボールヘッド
通常価格(税別)： 13,201円 (税込価格：14,521円)

通常出荷日：2 日目

よく一緒に見られています

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッド

三菱マテリアル

IMX-B4HV-E クーラントホール付4枚刃制振ボールヘッド
通常価格(税別)： 17,021円 (税込価格：18,723円)

通常出荷日：2 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

IMX-B6HV 6枚刃制振ボールヘッドの詳細

IM×-B6HV 6枚刃制振ボールヘッド:関連画像

IMX-B6HV 6枚刃制振ボールヘッド イメージ

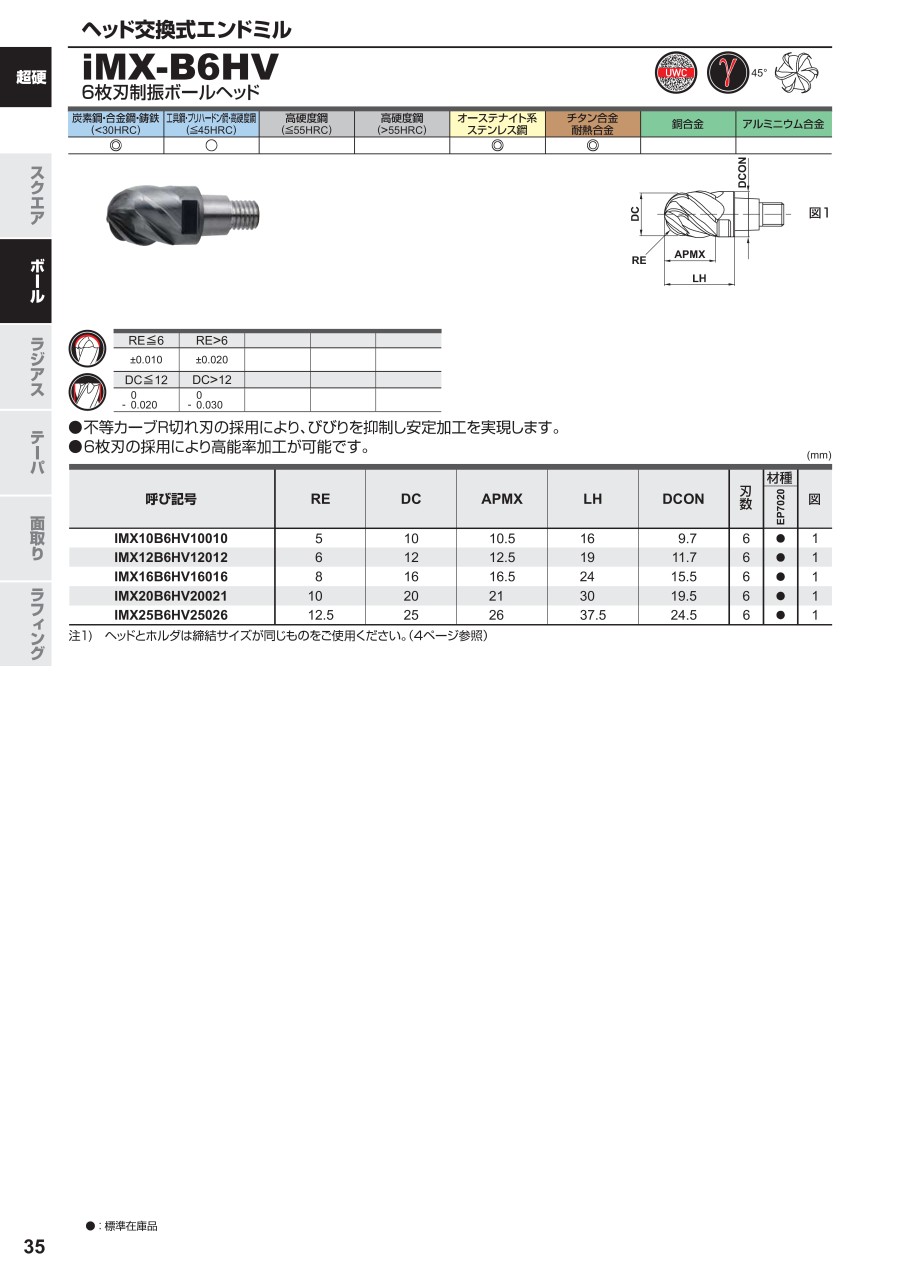

IMX-B6HV 6枚刃制振ボールヘッドの寸法

IM×-B6HV 6枚刃制振ボールヘッド:関連画像

寸法図1



（単位：mm）



呼び記号 PRFRAD DC APMX LH BD 刃数 材種 図
EP7020
IMX10B6HV10010 5 10 10.5 16 9.7 6 ● 1
IMX12B6HV12012 6 12 12.5 19 11.7 6 ● 1
IMX16B6HV16016 8 16 16.5 24 15.5 6 ● 1
IMX20B6HV20021 10 20 21 30 19.5 6 ● 1
IMX25B6HV25026 12.5 25 26 37.5 24.5 6 ● 1

型番リスト

表示件数
  • 1
    • 型番
    IMX10B6HV10010-EP7020
    IMX12B6HV12012-EP7020
    IMX16B6HV16016-EP7020
    IMX20B6HV20021-EP7020
    IMX25B6HV25026-EP7020

    外径（D)

    (φ)

    有効切れ刃長（Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    ボール半径

    (mm)

    首径

    (mm)

    トラスココード

    		最小発注数量
    10
    10.5
    16
    5
    9.7
    664-6018
    1個
    12
    12.5
    19
    6
    11.7
    664-6085
    1個
    16
    16.5
    24
    8
    15.5
    664-6158
    1個
    20
    21
    30
    10
    19.5
    664-6239
    1個
    25
    26
    37.5
    12.5
    24.5
    664-6328
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,747円
    ( 17,322円 )
    2日目
    19,768円
    ( 21,745円 )
    2日目
    28,479円
    ( 31,327円 )
    2日目
    36,654円
    ( 40,319円 )
    2日目
    46,236円
    ( 50,860円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。
    【特長】
    ・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保。
    ・アプリケーションに応じた多彩なヘッド交換が可能であり、経済性に優れる。
    ・不等カーブR切れ刃の採用により、難削材や突出しの長い加工においてもびびりを抑制し安定切削を実現。
    ・6枚刃とすることで高能率加工が可能。
    【用途】
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
