三菱マテリアル

IMX-R4F 4枚刃ラフィングヘッド

IMX-R4F 4枚刃ラフィングヘッド
通常単価(税別)
11,727円～39,803円
税込単価
12,900円～43,783円
通常出荷日：在庫品1日目～2日目一部当日出荷可能

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステムです...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

iMX-RC4F-C クーラントホール付き4枚刃ラフィングラジアスヘッド

三菱マテリアル

iMX-RC4F-C クーラントホール付き4枚刃ラフィングラジアスヘッド
通常価格(税別)： 18,707円 (税込価格：20,578円)

通常出荷日：2 日目 ～

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

IMX-R4F 4枚刃ラフィングヘッドの寸法

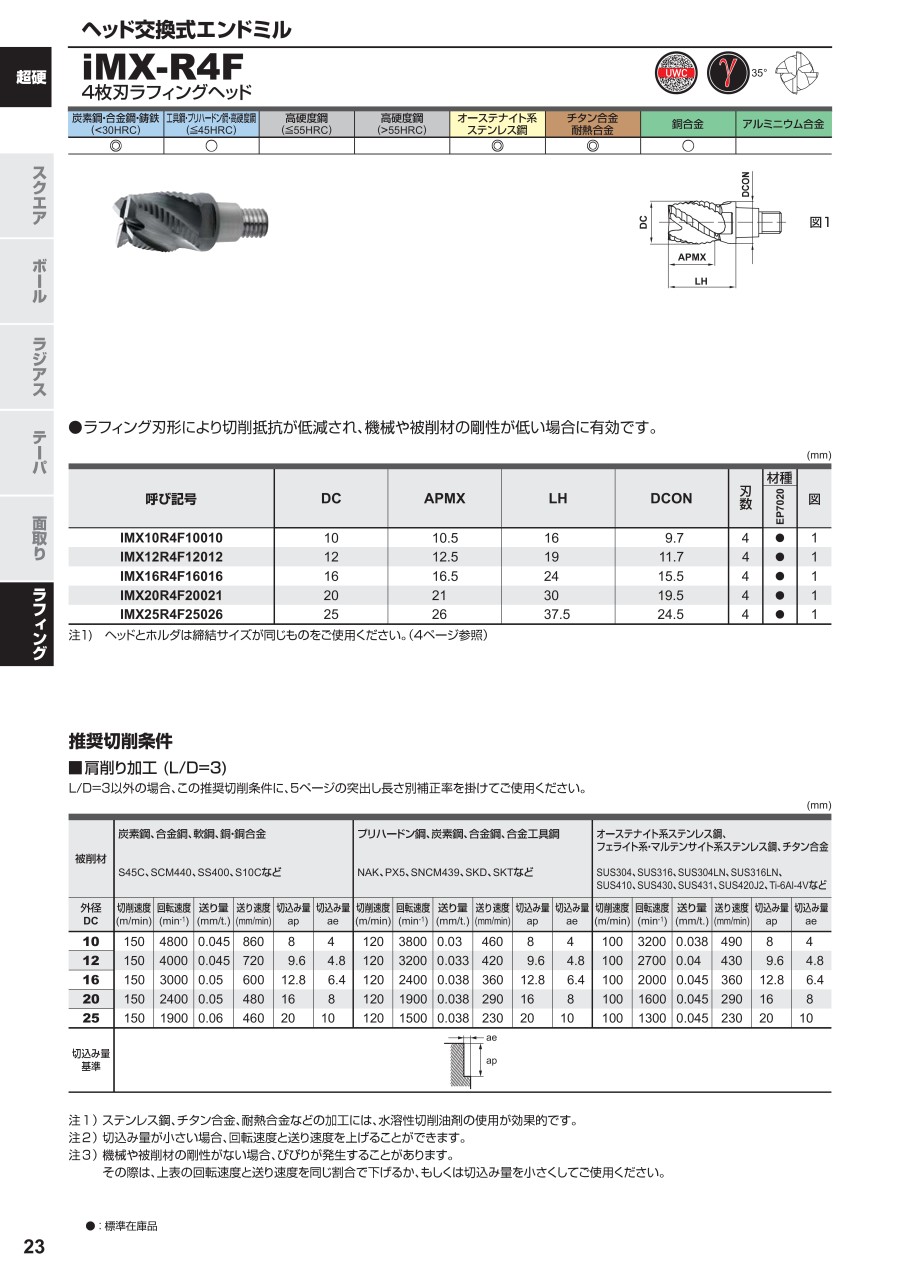

IM×-R4F 4枚刃ラフィングヘッド:関連画像

寸法図1



（単位：mm）



呼び記号 DC APMX LH BD 刃数 材種 図
EP7020
IMX10R4F10010 10 10.5 16 9.7 4 ● 1
IMX12R4F12012 12 12.5 19 11.7 4 ● 1
IMX16R4F16016 16 16.5 24 15.5 4 ● 1
IMX20R4F20021 20 21 30 19.5 4 ● 1
IMX25R4F25026 25 26 37.5 24.5 4 ● 1

型番リスト

表示件数
  • 1
    • 型番
    IMX10R4F10010-EP7020
    IMX12R4F12012-EP7020
    IMX16R4F16016-EP7020
    IMX20R4F20021-EP7020
    IMX25R4F25026-EP7020

    外径（D)

    (φ)

    有効切れ刃長（Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    首径

    (mm)

    トラスココード

    		最小発注数量
    10
    10.5
    16
    9.7
    668-6265
    1個
    12
    12.5
    19
    11.7
    668-6401
    1個
    16
    16.5
    24
    15.5
    668-6541
    1個
    20
    21
    30
    19.5
    668-6699
    1個
    25
    26
    37.5
    24.5
    668-6800
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,727円
    ( 12,900円 )
    2日目
    15,343円
    ( 16,877円 )
    在庫品1日目当日出荷可能
    22,850円
    ( 25,135円 )
    2日目
    29,886円
    ( 32,875円 )
    2日目
    39,803円
    ( 43,783円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステムです。
    【特長】
    ・ラフィング刃形により切削抵抗が低減され、機械剛性やワーク剛性が低い場合に有効です。
    ・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保します。
    【用途】
    ・機械剛性やワーク剛性が低い場合に適用します。
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工に適用します。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    IMX-R4F 4枚刃ラフィングヘッドのレビュー
    この商品のレビューはありません
