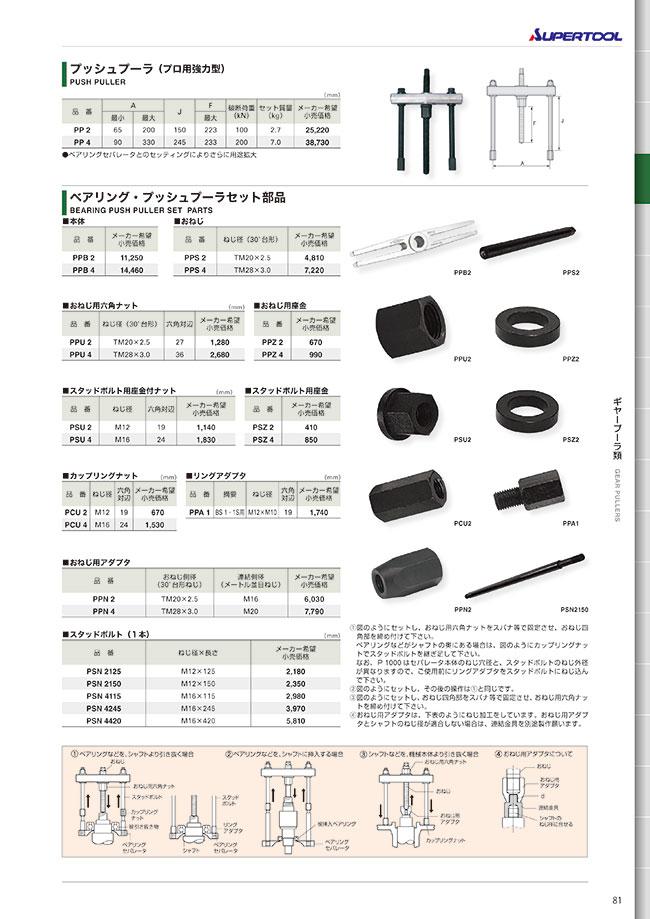

ベアリング・プッシュプーラセット部品（おねじ用アダプタ）

ベアリング・プッシュプーラセット部品 おねじ用アダプタ（PPN2/PPN4）の特長

商品参考図（PPN2）

品番	おねじ側径 （30°台形ねじ）	連結側径 （メートル並目ねじ）
PPN 2	TM20×2.5	M16
PPN 4	TM28×3	M20

使用方法

1.ベアリングなどを、シャフトより引き抜く場合

2.ベアリングなどを、シャフトに挿入する場合

3.シャフトなどを、機械本体より引き抜く場合

4.おねじ用アダプタについて

1. 1..図のようにセットし、おねじ用六角ナットをスパナ等で固定させ、おねじ四角部を締め付ける。ベアリングなどがシャフトの奥にある場合は、図のようにカップリングナットでスタッドボルトを継ぎ足す。なお、P 1000はセパレータ本体のねじ穴径と、スタッドボルトのねじ外径が異なるため、使用前にリングアダプタをスタッドボルトにねじ込むこと。
2. 2.図のようにセットし、その後の操作は1と同じ。
3. 3.図のようにセットし、おねじ四角部をスパナ等で固定させ、おねじ用六角ナットを締め付ける。
4. 4.おねじ用アダプタは、ねじ加工をしているため、おねじ用アダプタとシャフトのねじ径が適合しない場合は、連結金具を別途製作する。
