日研工作所

NC5マルチロックミーリングチャック

カタログ |

通常単価(税別): 35,691円～40,158円

税込単価: 39,260円～44,174円

通常出荷日：2日目

【特長】●NCツールのベースホルダ、把握力・剛性・フレ精度。●主軸・シャンク形状：NC5●内部構造であ...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

JIMTOF'94 OSAKAで発表されて以来、大反響をよんだ、BT規格にかわる次世代ツールインタフェース。

E・H・MERRITTの理論
ビビリ安定限界＝静剛性×減衰比に裏付けされたツールインターフェイスです。

内部構造であるプリロードのかかった皿バネとスリ割り付テーパコーンが減衰性能を
著しく向上させ、同時にゲージラインの微小誤差を完全に吸収します。

●2面拘束・1/10ショートテーパ

・フェースミル加工

突出し長の長いフェーシング切削能力比較

NC5 剛性・減衰効果
高速・生産性に重視

エンドミル加工

右図： SCM415 実寸大の切粉

被削材： SCM415
V＝300m/分 f＝0.3mm/刃
S＝3,800min^-1 F＝4,560mm/分

剛性・減衰効果の威力

V＝500m/分 f＝0.25mm/刃
S＝10,000min^-1 F＝10,000mm/分

V＝75m/分 f＝0.18mm/刃
S＝1,500min^-1 F＝1,700mm/分

ドリル加工

ボーリング加工
最近のチップ（TiAlNコーティング、CBN）の進歩は目覚ましく、高速切削が実現します。
但し、高速用チップは高速切削すること（中低速切削では、加工精度・寿命共に満足出来ない）と、最適なボーリングヘッドを用いることが絶対条件です。ZMACボーリングヘッドをご利用下さい。

切削データ
M/C：VC8
ホルダ：NC5-63-Q26-50
          SP26-12-30
          12-ZMAC16-45
          外部給油
チップ：3MP-C ノーズR＝0.2
          コーティング（TiAlN）
被削材：S53C調質材

切削条件：
V＝200m/分,350m/分
f＝0.05mm/rev. 一定
取代：0.5mm/直径
V＝200m/分よりV＝350m/分が加工精度が良く安定し、
また、チッピング、欠け等が無くチップ摩耗も極少です。

NC5 A.T.Cツールシャンク図&プルスタッド

NC5マルチロックミーリングチャック A.T.C.ツールシャンク図＆プルスタッド

外形図

型番リスト

表示件数

型番

NC5-46-C16-70

NC5-46-C25-90

NC5-46-C32-100

ホルダ長さ

(mm)

先端チャック部外径

(mm)

適用コレット

重量

(g)

主軸側適用ホルダ

先端チャック部内径

(mm)

チャック部長さ

(mm)

最小発注数量

70	44	KM16/CCK16	800	NC5-46	16	49	1個
90	55	KM25/CCK25/CCNK25	1300	NC5-46	25	60	1個
100	64	KM32	1600	NC5-46	32	66	1個

通常単価(税別) (税込単価)	通常出荷日

35,691円 ( 39,260円 )	2日目
35,691円 ( 39,260円 )	2日目
40,158円 ( 44,174円 )	2日目

詳細情報

基本情報

基本情報

【特長】
●NCツールのベースホルダ、把握力・剛性・フレ精度。
●主軸・シャンク形状：NC5
●内部構造であるプリロードのかかった皿バネとスリ割り付テーパコーンが減衰性能を著しく向上させ、同時にゲージラインの微小誤差を完全に吸収します。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

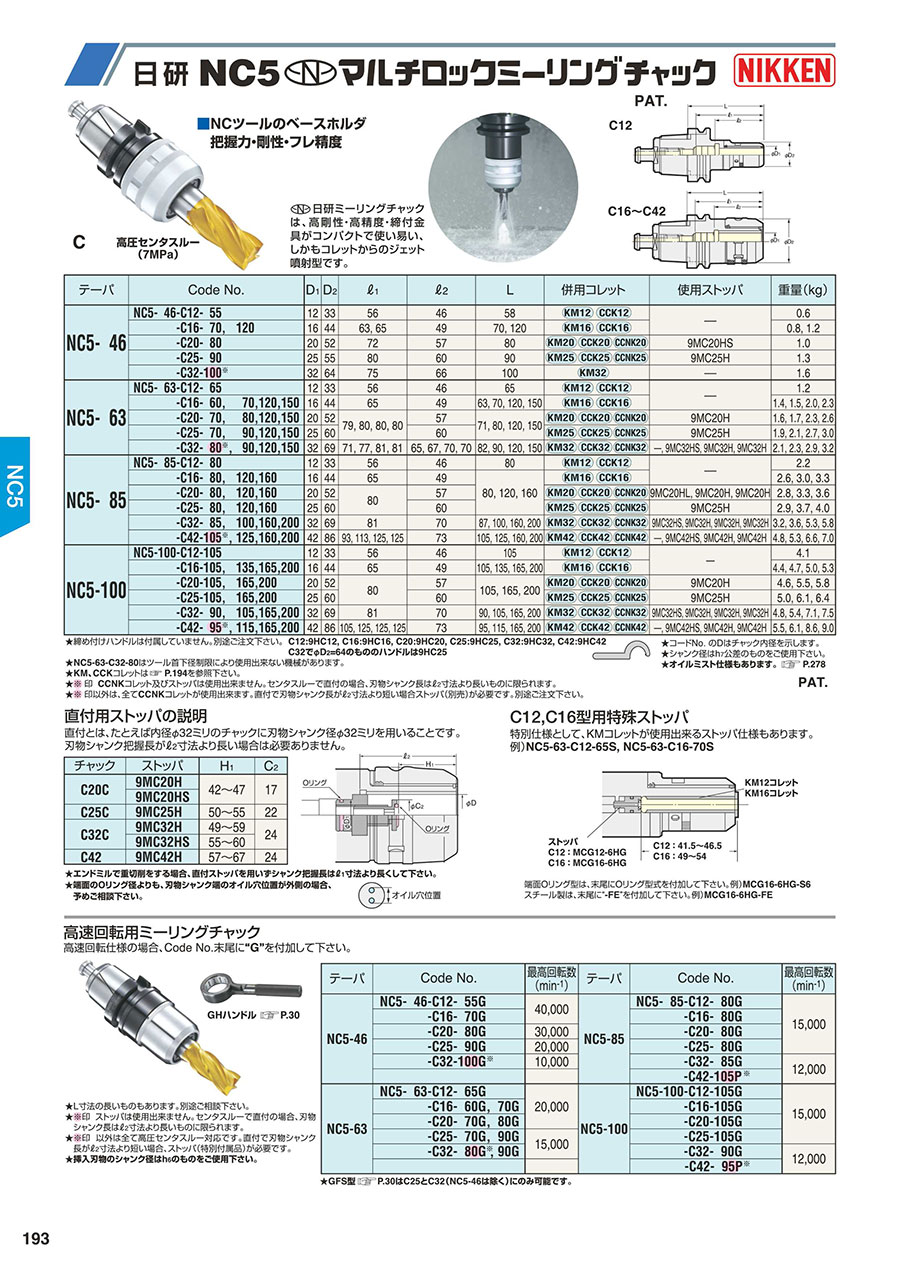

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER
日研工作所
NC5ゼロフィット型ミーリングチャック

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
