日研工作所

ストレートシャンクマイクロタッチ（内部接点式）

カタログ

通常単価(税別): 80,016円～81,360円

税込単価: 88,018円～89,496円

通常出荷日：2日目

【特長】・繰返精度±2μ・大きなオーバートラベル X.Y=±7mm Z=3mm・非電導体にも使用出来る...

よく一緒に見られています

日研工作所

通常出荷日：在庫品1日目

よく一緒に見られています

日研工作所

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

位置検出・測定・芯出しが赤ランプと電子音で瞬間チェックできる三次元センサ。
測定物にスタイラスがタッチすると同時に赤ランプが点灯します。
通電方式ですので、リレー等による遅れはなく、高感度に測定することができます。

非電導体にも使用できる、内部接点式の検出機

写真はルビーのスタイラス（別売）付です。

外形図

型番リスト

表示件数

型番

MT2-UMTX

S20-UMTX

S32-UMTX

主軸・シャンク形状

シャンク径

(mm)

重量

(g)

主軸側適用ホルダ

柄長

(mm)

最小発注数量

MT（モールステーパ）	MT2	500	MT2	66.5	1個
ST（ストレート）	20	500	ミーリングチャックφ20	68	1個
ST（ストレート）	32	800	ミーリングチャックφ32	65	1個

通常単価(税別) (税込単価)	通常出荷日

81,360円 ( 89,496円 )	2日目
80,016円 ( 88,018円 )	2日目
80,016円 ( 88,018円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・繰返精度±2μ
・大きなオーバートラベル X.Y=±7mm Z=3mm
・非電導体にも使用出来る、内部接点式の検出機です。タッチした瞬間に全周に青ランプが点灯します。

カタログ

商品TOP

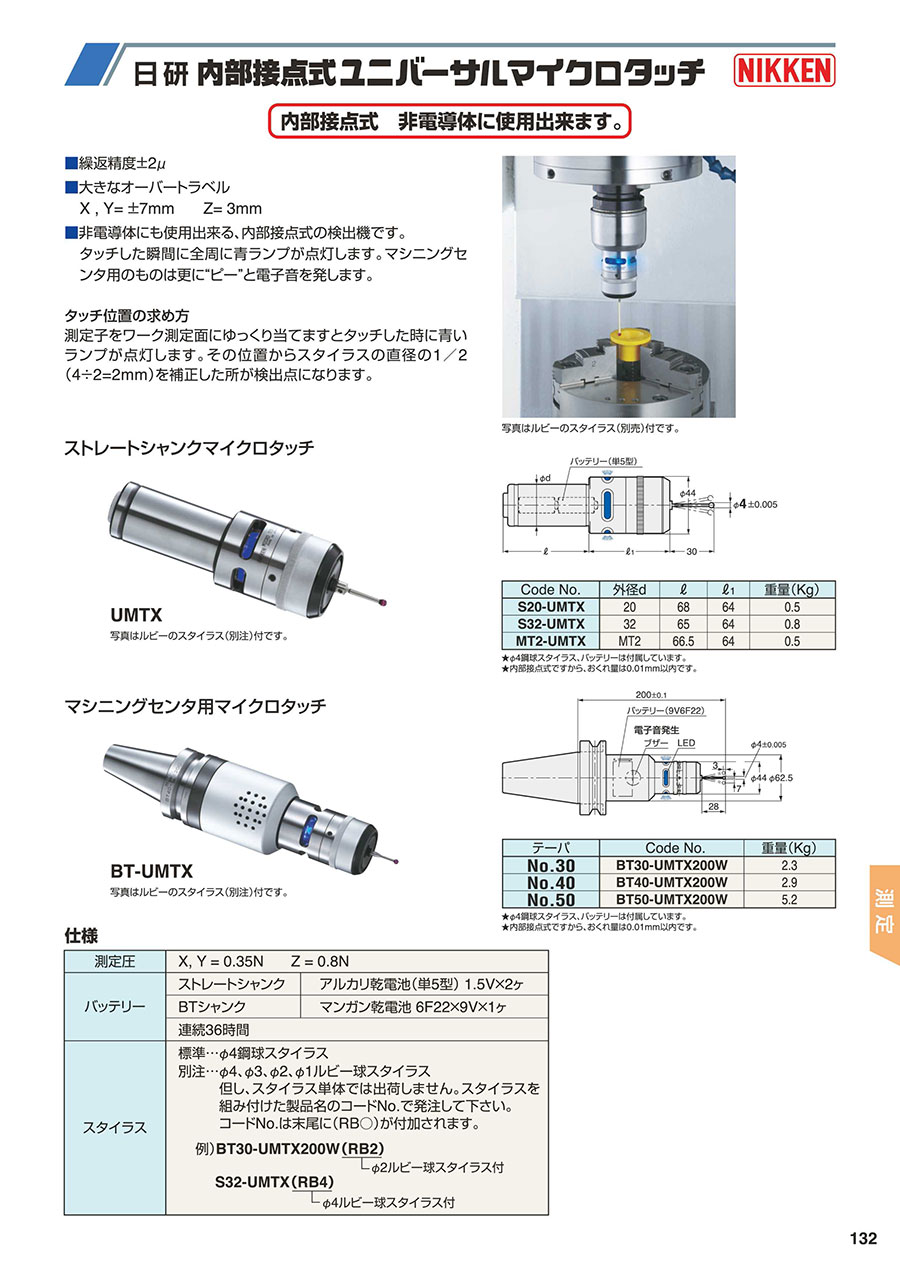

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートシャンクマイクロタッチ（内部接点式）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートシャンクマイクロタッチ（内部接点式）	ポイントマスタープロ	ポイントマスター（PMGシリーズ・モールステーパタイプ）	ポイントマスター（PMCシリーズ・ストレートシャンクタイプ）	ストレートシャンクマイクロタッチ	ストレートシャンクタッチポイント
メーカー	日研工作所	大昭和精機	大昭和精機	大昭和精機	日研工作所	日研工作所
通常価格	80,016円-	102,493円 -	59,548円 -	53,594円	34,624円 -	17,549円 -
通常出荷日	2日目	在庫品1日目〜	5日目	3日目〜	在庫品1日目〜	在庫品1日目
内部接点/通電	内部接点方式	内部接点方式	通電方式	通電方式	通電方式	通電方式
繰り返し精度(μm)	2	±1（2σ）	±1（2σ）	±1（2σ）	2	2
先端ボール直径(mm)	4	4	-	-	6円筒	10
XY測定圧(N)	0.35	0.4	0.6	0.6	-	-
Z測定圧(N)	0.8	1.5	2.7	2.7	-	-
