【着】
1. タップコレットをチャック本体に押込むと、ローレットの掛かったカバーが飛び出してロックします。この時スプリングピン穴とFマークが合っています。
2. ローレットの掛かったカバーをピン穴とLマークが合致するまで左へ回転させ二重ロックします。

【脱】
1. カバーを2mm程押込んでから、ピン穴とFマークが合致するまで右へ回転します。
2. カバー押込むとタップコレットは飛び出して外れます。

外形図

図1：BT1-TA-10, KT1-TA-10, KT2-TA-16
図2：BT2-TA-16
図3：KT3-TA-30

型番リスト

表示件数

型番

タッピング能力・タップサイズ（メートルM）

適合タップコレット

トラスココード

重量

(g)

(mm)

テーパ

(mm)

径方向フロート量

(mm)

適合するタッピングマシン

最小発注数量

M3～M10	TCN12	837-5663	400	102.5	JT-2S	32	0.5	ブラザー工業（株）殿：BT1/BT6	1個
M5～M16	TCN24/TCPN24	837-5664	1400	92	MT2	52	1	ブラザー工業（株）殿：BT2/BT7	1個
M3～M10	TCN12	837-5677	400	101.5	JT-2S	32	0.5	（株）キラコーポレーション殿：KTV-1	1個
M5～M16	TCN24/TCPN24	837-5678	1400	148	JT3	52	1	（株）キラコーポレーション殿：KTV-2	1個
M10～M30	TCN24/TCPN24	837-5679	1500	92	MT3	52	1	（株）キラコーポレーション殿：KTV-3	1個

通常単価(税別) (税込単価)	通常出荷日

36,180円 ( 39,798円 )	1日目
65,872円 ( 72,459円 )	1日目
36,180円 ( 39,798円 )	3日目
65,872円 ( 72,459円 )	1日目
72,180円 ( 79,398円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・自動タッピングマシン専用：フローティングタップチャックは、親ネジ送り等によりタップのピッチと等しい送りの出来るタッピングユニットに使用するタッピングホルダです。
・クイックチェンジ方式：タップとタップコレット、タップコレットとチャック本体との取り付けはワンタッチで出来、作業能率が大いに向上します。
・径方向フロート機構を内蔵：径方向フロート機構を内蔵しておりますので、主軸とワークの芯ずれ誤差を補正して、精密なネジ立てをする事が出来ます。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

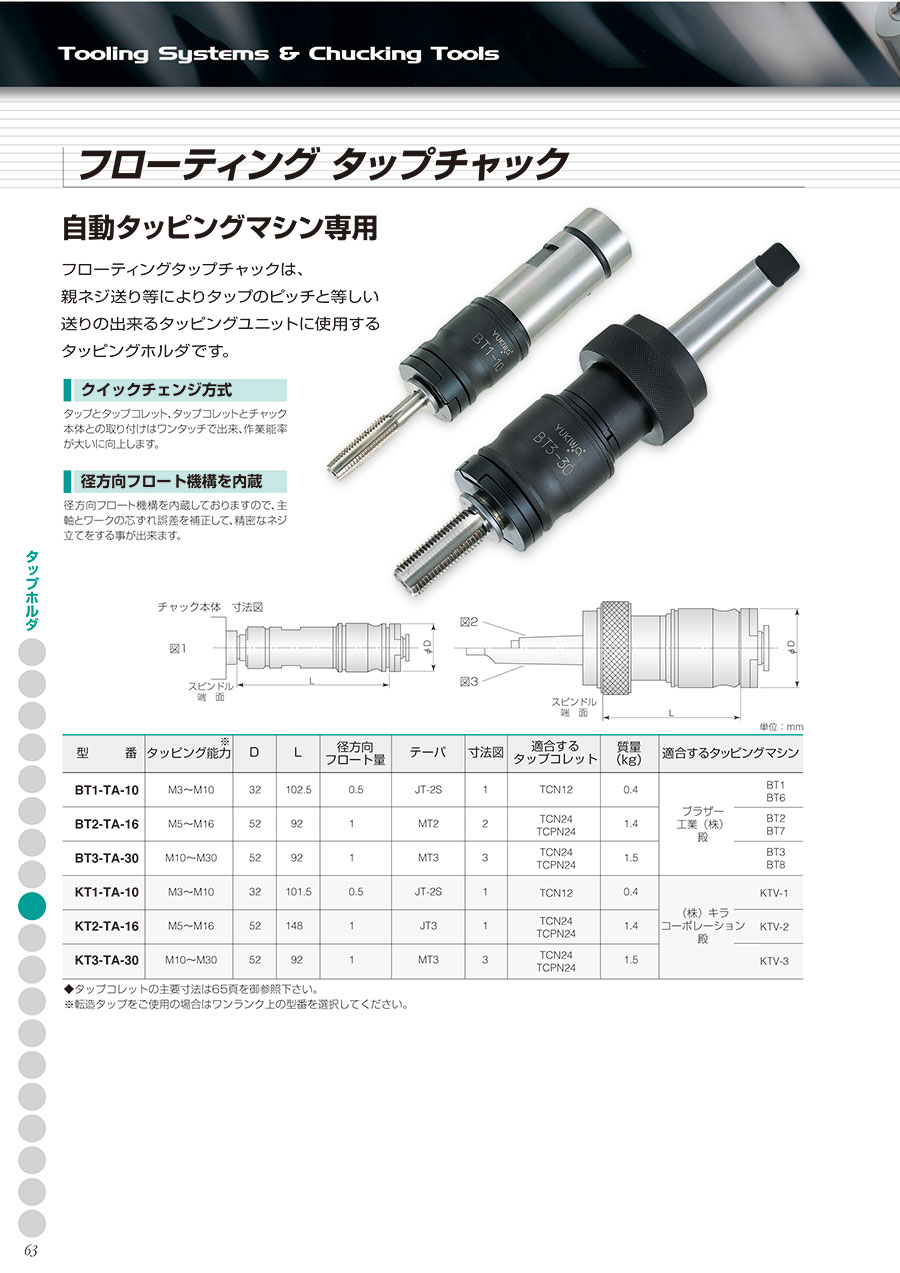

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
