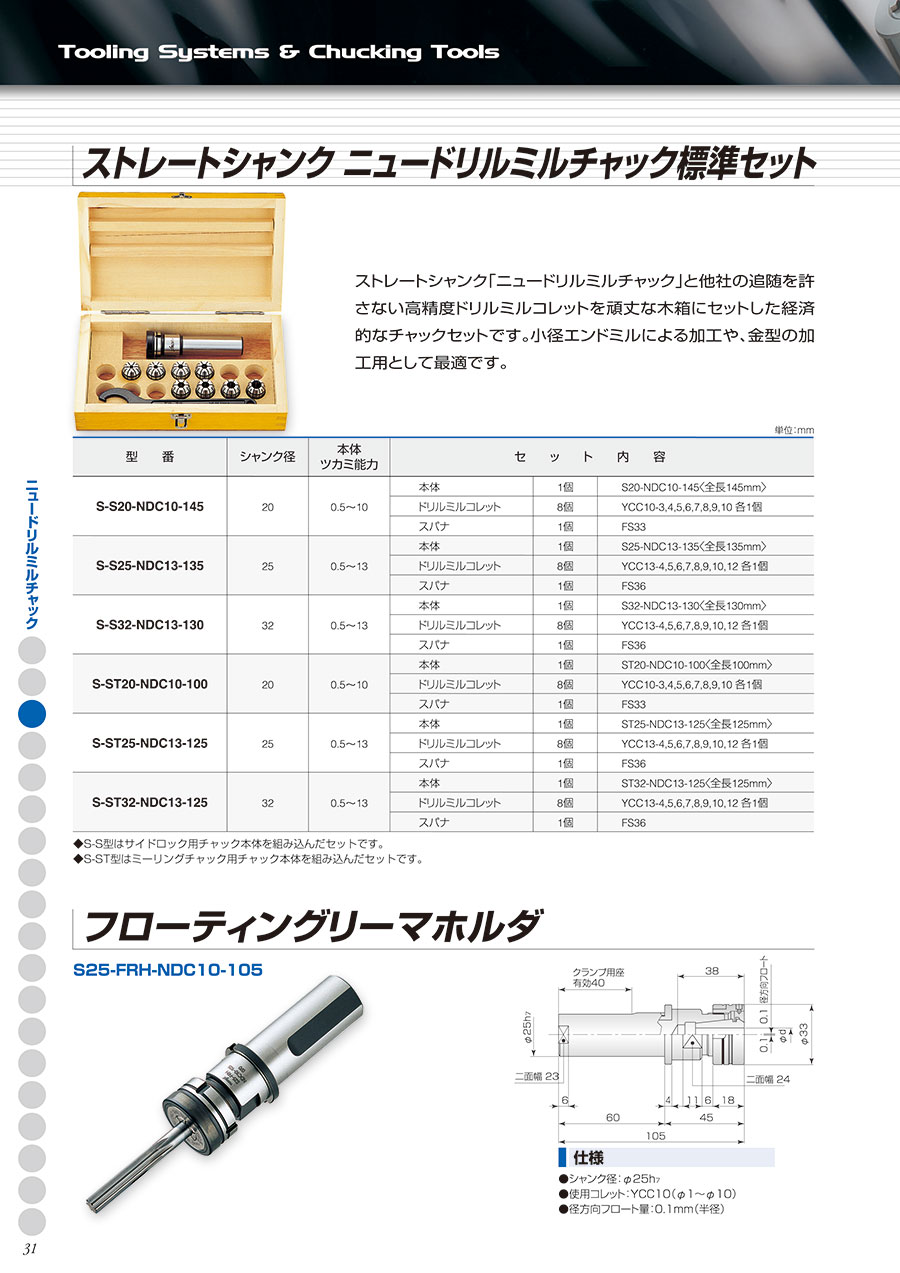

フローティングリーマホルダ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
画期的！1個のコレットが1mmのチャッキング能力、そして高精度、精密加工の新時代を拓くニュードリルミルチャックシステム
ニュードリルチャックは、特別付属品のクーラントシールスクリュを使用することで、7.0MPa（70kg/cm2）までの高圧スピンドルスルークーラントに対応します。高圧クーラントを使用し加工を行うことで、切屑排出、切屑スピードの向上、刃物摩耗の低減、品質の安定向上などが図れます（クーラントシールスクリュ別売）。
主軸の回転とおくりが同期化されたマニシングセンタにおけるタップ加工は、高速且つ精度を要するため、ツールホルダーを使用する事が多くなっております。ニュードリルミルチャックでは、右記の寸法までのタップを掴み、加工する事が可能です。
| チェック型番 | 被削機 | ||
|---|---|---|---|
| 軽合金アルミニウム | 鋳物FC30相当 | 鉄S50C相当 | |
| NDC10型 | M12 | M12 | M12 |
| NDC13型 | M16 | M16 | M16 |
| NDC16型 | M20 | M16 | M16 |
| NDC20型 | M24 | M16 | M16 |
タップ加工中に、タップ破損に至る以上トルクが発生した場合。
・M16以下のタップは、タップがスリップする前に破損します。
・M20以上のタップは、タップ破損前にスリップします。
外形図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,540円 ( 40,194円 ) | 1日目 |
36,540円 ( 40,194円 ) | 1日目 |
詳細情報
基本情報
径方向フロート機構を持ったストレートシャンクホルダです。
・1個のコレットが1mmのチャッキング能力、そして高精度、精密加工の新時代を拓くニュードリルミルチャックシステム。
・高圧クーラントに対応します。
・タップホルダとして使用が可能です。
