EYツールチェンジアダプタ

カタログ |

通常単価(税別): 20,196円～24,552円

税込単価: 22,216円～27,007円

通常出荷日：1日目

工具長合わせの時間短縮。コレットホルダ脱着作業もカット。【特長】・スピンドルノーズの改造は一切不要です...

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ヨーロッパ規格、片角8度テーパ採用で高い汎用性を持つツーリング

EYツールチェンジアダプタは、旋盤用のコレットチャックアダプター。難しい機内での工具長合わせの必要がなく、機外でセットを行うことで、工具着脱の時間短縮が図れる。
工具セットアップの際には、EYツールチェンジアダプタ用ツールプリセッタを使用する。

工具合わせや着脱がスムーズに。

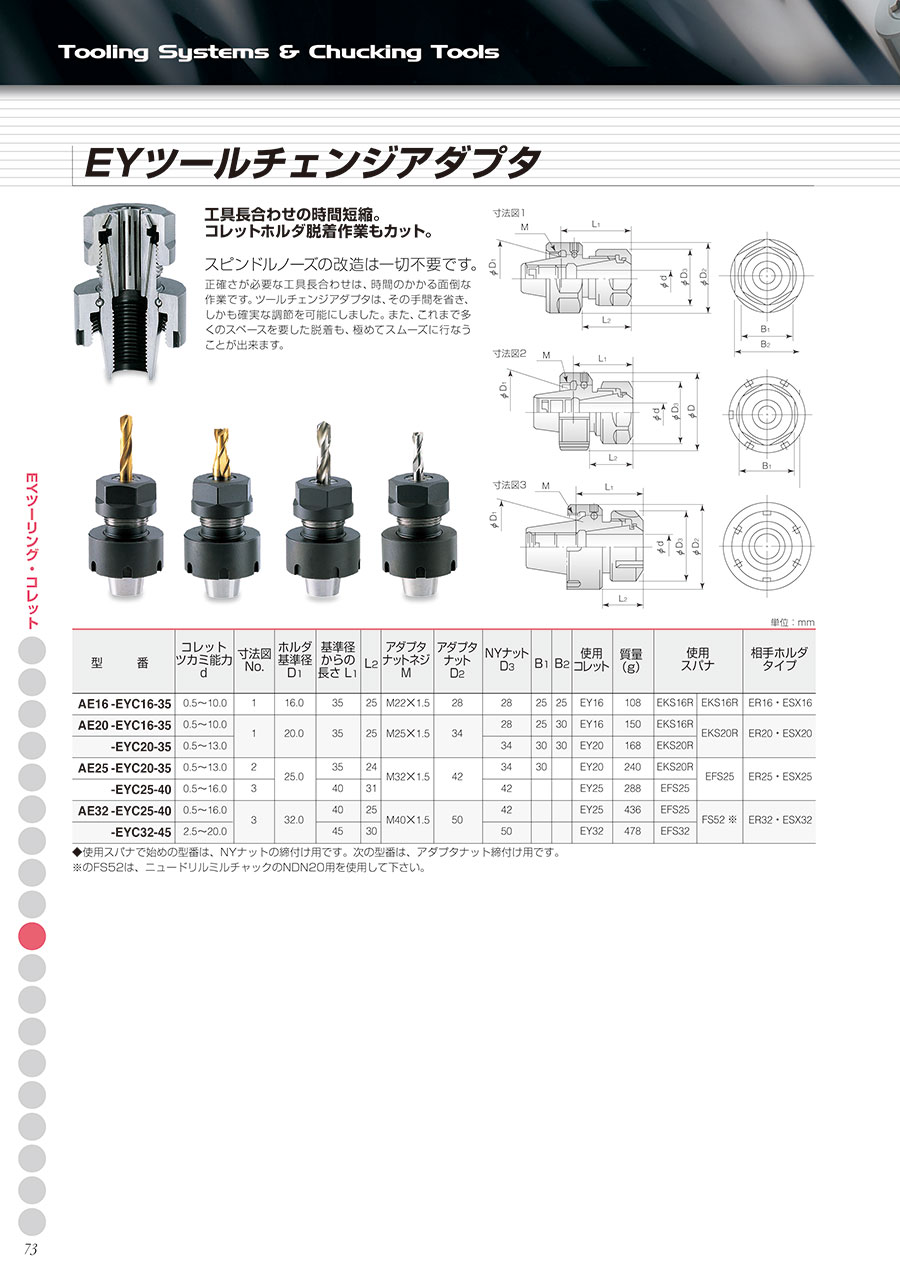

EYツールチェンジアダプタの外形図と寸法について

寸法図1

寸法図2

寸法図3

型番	コレットツカミ能力 d	寸法図 No.	ホルダ基準径 D₁	基準径からの長さ L₁	L₂	アダプタナットネジ M	アダプタナット D₂	NYナット D₃	B₁	B₂	使用コレット	質量（g）	使用スパナ		相手ホルダタイプ
AE16-EYC16-35	0.5～10.0	1	16.0	35	25	M22×1.5	28	28	25	25	EY16	108	EKS16R	EKS16R	ER16・ESX16
AE20-EYC16-35	0.5～10.0	1	20.0	35	25	M25×1.5	34	28	25	30	EY16	150	EKS16R	EKS20R	ER20・ESX20
AE20-EYC20-35	0.5～13.0	1	20.0	35	25	M25×1.5	34	34	30	30	EY20	168	EKS20R	EKS20R	ER20・ESX20
AE25-EYC20-35	0.5～13.0	2	25.0	35	24	M32×1.5	42	34	30	-	EY20	240	EKS20R	EFS25	ER25・ESX25
AE25-EYC25-40	0.5～16.0	3	25.0	40	31	M32×1.5	42	42	-	-	EY25	288	EFS25	EFS25	ER25・ESX25
AE32-EYC25-40	0.5～16.0	3	32.0	40	25	M40×1.5	50	42	-	-	EY25	436	EFS25	FS52※	ER32・ESX32
AE32-EYC32-45	2.5～20.0	3	32.0	45	30	M40×1.5	50	50	-	-	EY32	478	EFS32	FS52※	ER32・ESX32

（単位：mm）

使用スパナで始めの型番は、NYナットの締付け用です。次の型番は、アダプタナット締付け用です。
※のFS52は、ニュードリルミルチャックのNDN20用を使用して下さい。

開発秘話

弊社はお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。EY1ツーリングは、世界中で多く使用されているコレットの規格に合わせた汎用性の高いモデルです。是非お試しください。
