ニュードリルミルチャックは、特別付属品のクーラントシールスクリュを使用することで、7.0MPa（70kg/cm²）までの高圧スピンドルスルークーラントに対応。高圧クーラントを使用し加工を行うことで、切屑排出、切削スピードの向上、刃物磨耗の低減、品質の安定向上などが図れる（クーラントシールスクリュ別売）。

タップホルダとして使用が可能

主軸の回転と送りが同期化されたマシニングセンタにおけるタップ加工は、高速且つ精度を要するため、ツールホルダーを使用する事が多くなっている。ニュードリルミルチャックでは、右記の寸法までのタップを掴み、加工する事が可能。

チェック型番	被削機
チェック型番	軽合金アルミニウム	鋳物 FC30相当	鉄 S50C相当
NDC10型	M12	M12	M12
NDC13型	M16	M16	M16
NDC16型	M20	M16	M16
NDC20型	M24	M16	M16

タップ加工中に、タップ破損に至る異常トルクが発生した場合。

M16以下のタップは、タップがスリップする前に破損します。
M20以上のタップは、タップ破損前にスリップします。

シール付き長さ調節ネジについて

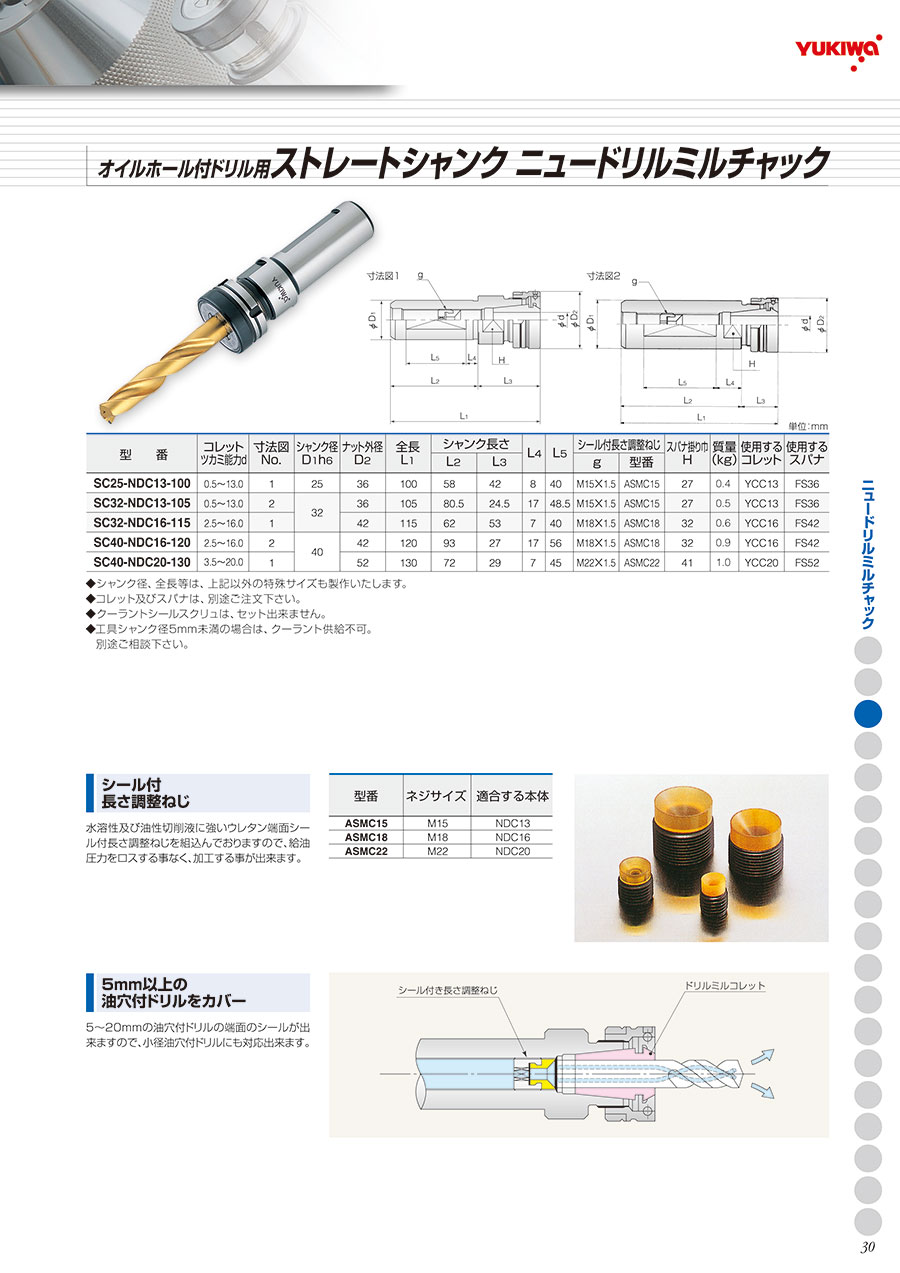

オイルホール付ドリル用ストレートシャンクニュードリルミルチャックは、シール付き長さ調整ネジを使用することで、5～20mmの油穴付ドリルの端面のシールが可能。小径油穴付ドリルにも対応出来る。

外形図

型番	ネジサイズ	適合する本体
ASMC15	M15	NDC13
ASMC18	M18	NDC16
ASMC22	M22	NDC20

外形図

寸法図1

寸法図2

注意・禁止事項

工具シャンク径6mm未満の場合は、クーラント供給不可です。
クーラントスールスクリュは、セット出来ません。
コレット、スパナ、特別付属品につきましては、別途お求めください。

開発秘話

ユキワ精工はお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。ニュードリルミルチャックは性能と汎用性の両立をテーマに作られた製品です。是非お試しください。

型番リスト

表示件数

型番

最小把握径

(mm)

最大把握径

(mm)

トラスココード

シャンク部外径

(mm)

重量

(g)

適合スパナ・レンチ

全長

(mm)

適合コレット

スパナ掛け巾H

(mm)

ナット外径D2

(mm)

シャンク長さL2

(mm)

シャンク長さL3

(mm)

シール付き長さ調整ネジ

最小発注数量

-	13.0以下	837-7015	25	400	FS36	100	8	40	YCC13	27	36	58	42	g：M15×1.5/型番：ASMC15	1個
-	13.0以下	837-7016	32	500	FS36	105	17	48.5	YCC13	27	36	80.5	24.5	g：M15×1.5/型番：ASMC15	1個
2.0以上	16.0以下	837-7017	32	600	FS42	115	7	40	YCC16	32	42	62	53	g：M18×1.5/型番：ASMC18	1個
2.0以上	16.0以下	837-7018	40	900	FS42	120	17	56	YCC16	32	42	93	27	g：M18×1.5/型番：ASMC18	1個
3.0以上	20.0以下	837-7019	40	1000	FS52	130	7	45	YCC20	41	52	72	58	g：M22×1.5/型番：ASMC22	1個

通常単価(税別) (税込単価)	通常出荷日

15,444円 ( 16,988円 )	1日目
15,444円 ( 16,988円 )	1日目
16,632円 ( 18,295円 )	1日目
16,632円 ( 18,295円 )	1日目
18,589円 ( 20,448円 )	1日目

詳細情報

基本情報

基本情報

高い汎用性を持つツーリングのスタンダードモデルのドリルチャック。
【特長】
・片角7度テーパの採用で把握力を向上させつつ締代を確保できる。
・豊富なシャンク形状と、アクセサリーで様々な加工に対応が可能。
・高剛性、高精度、高圧クーラントに対応。
・シール付長さ調整ねじ。
・水溶性及び油性切削液に強いウレタン端面シール付長さ調整ねじを組込んでおりますので、給油圧力をロスする事なく、加工する事が出来ます。
・5～20mmの油穴付ドリルの端面のシールが出来ますので、小径油穴付ドリルにも対応出来ます。
【用途】
・旋盤でセンタースルー加工等に利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オイルホール付ドリル用ストレートシャンクニュードリルミルチャックのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締め代はどれくらいありますか。

ヨーロッパ規格であるERタイプと同等です。一部例外もありますが、呼び径の-1.0mmの締め代がございます。
