パナソニック溶接システム

ライナー（コンジットチューブ）

Name: ライナー（コンジットチューブ）
Brand: パナソニック溶接システム
SKU: 223005009393
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 2,843円～3,519円

税込単価: 3,127円～3,871円

通常出荷日：4日目

【特長】レッドトーチ用のコンジットチューブ【用途】溶接用部品

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

パナソニック溶接システム

トーチボディ（トーチ本体）

通常価格(税別)： 9,551円 (税込価格：10,506円)

通常出荷日：在庫品1日目

よく一緒に見られています

パナソニック溶接システム

CO2溶接用レッドトーチ

通常価格(税別)： 29,220円 (税込価格：32,142円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

溶接棒・ワイヤ径

(mm)

電流

主な適用トーチ

(□は4型、3型トーチに対応/■は4型、1型対応)

適用ワイヤ径(mm)

((　)内はオプション部品が必要)

刻印

最小発注数量

0.6/0.8	180A	YT-18CS□ YT-18DS□	0.6/0.8	083	1個
0.9/1.0/1.2	200A/350A	YT-20CS□ YT-20CF□ YT-35CE□ YT-35DE□ YT-20DS□ YT-20DF□ YT-20MD1.2 YT-25CS□	0.9/1.0/1.2	125	1個
1.0/1.2/1.4	350A/500A	YT-35CS□ YT35DS□ YT-35CF□ YT-35DF□ YT-30MD2 YT-35CSG□ YT-35DSG□ YT-35CH4 YT-30ME1 YT-50CE□ YT-50DE□	1.0/1.2/1.4	S121	1個
1.2/1.4/1.6	500A	YT-50CS□ YT-50CSG3　YT-50DS□	1.2/1.4/1.6	S161	1個

通常単価(税別) (税込単価)	通常出荷日

2,843円 ( 3,127円 )	4日目
2,843円 ( 3,127円 )	4日目
3,277円 ( 3,605円 )	4日目
3,519円 ( 3,871円 )	4日目

基本情報

【特長】
レッドトーチ用のコンジットチューブ
【用途】
溶接用部品

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

製品特長・仕様

製品の基本仕様・特長

シールドガスをチップ先端まで送り出し、ワイヤー送給を円滑に行います。

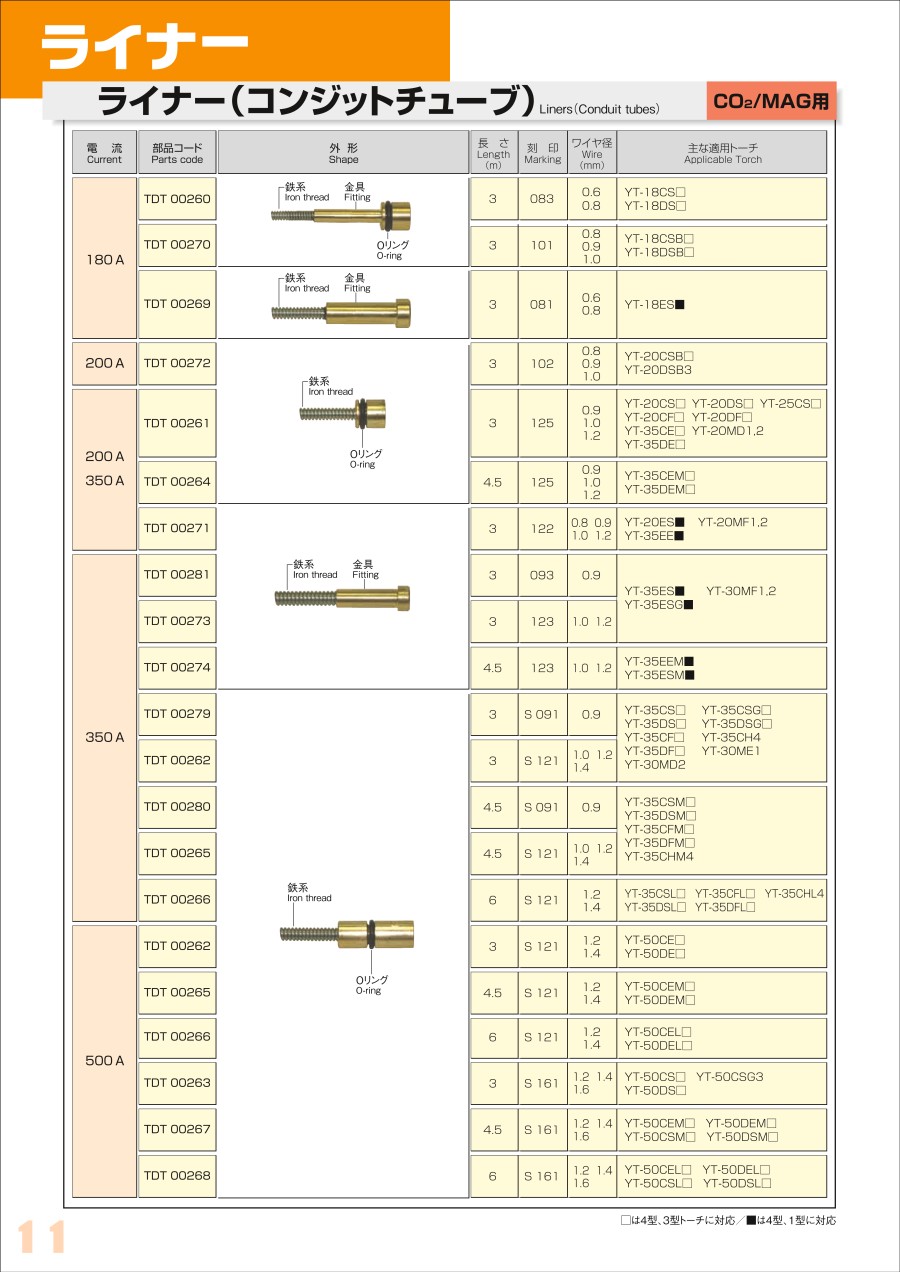

規格表

型番	電流	長さ	刻印	ワイヤ径	主な適用トーチ
TDT00260	180A	3	083	0.6 0.8	YT-18CS□／YT-18DS□
TDT00261	200A 350A	3	125	0.9 1.0 1.2	YT-20CS□／YT-20CF□／YT-35CE□／YT-35DE□／YT-20DS□／YT-20DF□／YT-20MD1.2／YT-25CS□
TDT00262	350A 500A	3	S 121	1.0 1.2 1.4	YT-35CS□／YT35DS□／YT-35CF□／YT-35DF□／YT-30MD2／YT-35CSG□／YT-35DSG□／YT-35CH4／YT-30ME1／YT-50CE□／YT-50DE□
TDT00263	500A	3	S 161	1.2 1.4 1.6	YT-50CS□／YT-50CSG3／YT-50DS□

使用方法・使用事例

使用方法

溶接トーチ内部のパワーケーブルに挿入して使用します。

使用事例

パナソニックCO₂／MAG溶接用トーチの純正部品として使用されています。（下の代表部品展開図No.10がライナー）
