パナソニック溶接システム

TIGトーチ用ノズル TGNシリーズ【10個入り】

TIGトーチ用ノズル TGNシリーズ
通常単価(税別)
11,962円
税込単価
13,158円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・150～300A用・内径：6.5mm,外径（B）:11mm,外径（C）:17.2mm・サイズ...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】耐熱手袋

ミスミ

【エコノミーシリーズ】耐熱手袋
通常価格(税別)： 5,000円 (税込価格：5,500円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    TGN00614
    TGN00815
    TGN00907
    TGN01104
    TGN01220

    A内径

    (mm)

    B外径

    (mm)

    NO.

    		最小発注数量
    6.5
    11
    No.4
    1パック

    10個入り

    8
    12.6
    No.5
    1パック

    10個入り

    9.5
    14
    No.6
    1パック

    10個入り

    11
    15.8
    No.7
    1パック

    10個入り

    12.7
    17.2
    No.8
    1パック

    10個入り

    通常単価(税別) (税込単価)
    通常出荷日
    11,962円
    ( 13,158円 )
    在庫品1日目当日出荷可能
    11,962円
    ( 13,158円 )
    在庫品1日目当日出荷可能
    11,962円
    ( 13,158円 )
    5日目
    11,962円
    ( 13,158円 )
    在庫品1日目当日出荷可能
    11,962円
    ( 13,158円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・150～300A用
    ・内径：6.5mm,外径（B）:11mm
    ,外径（C）:17.2mm
    ・サイズ：47mm

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    TIG溶接トーチに使用するガスレンズノズルです。ガスを安定させる働きをします。



    規格表

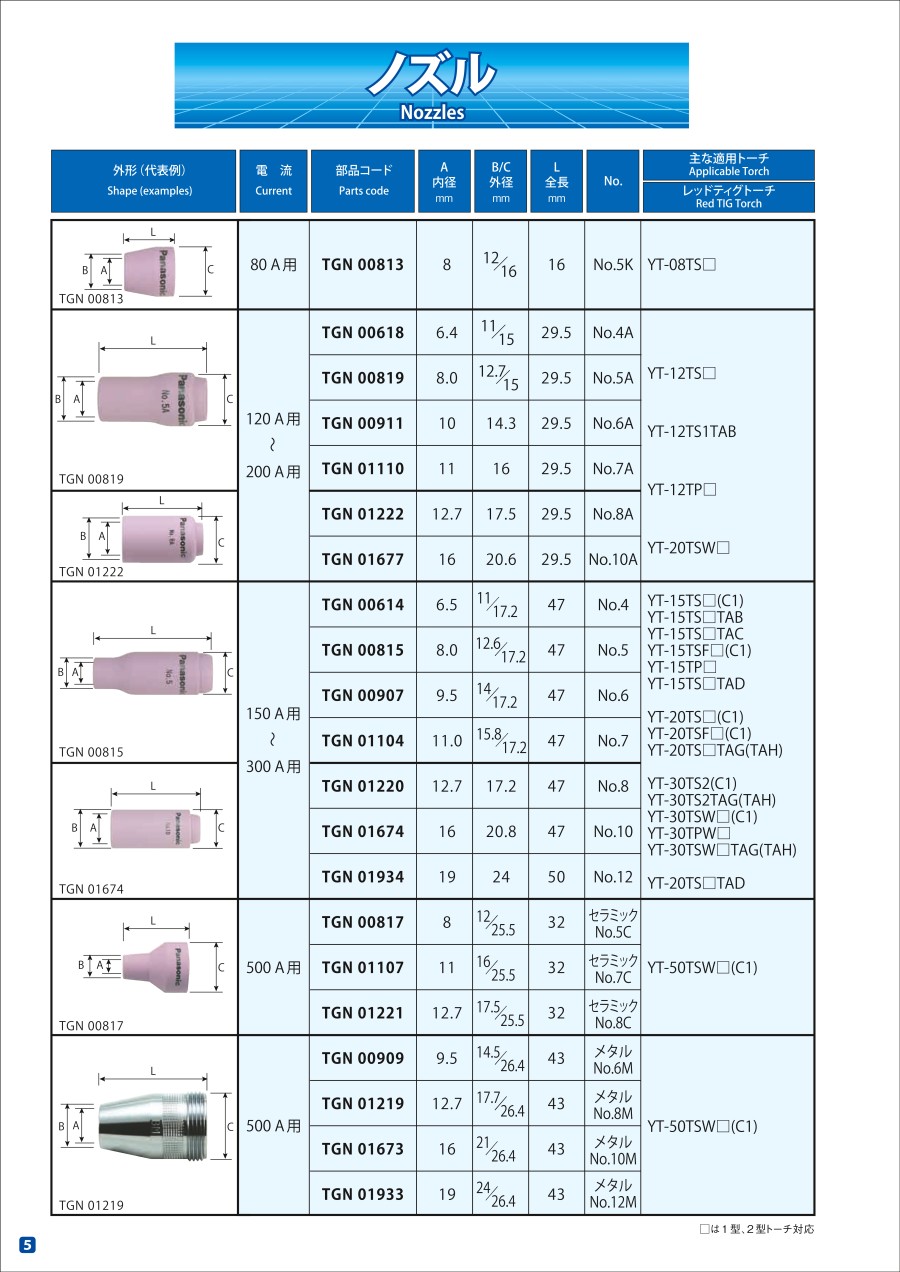

    TIGトーチ用ノズル 規格表

    外形図

    TIGトーチ用ノズル 外形図

    TGN 00815

    使用方法・使用事例

    使用方法

    ガスレンズコレットボディに締め付けて取付をします。

    使用事例

    パナソニックTIG溶接用トーチの純正部品として使用されています。（下の代表部品展開図No.1がTIGトーチ用ノズル）

    TIGトーチ用ノズル 関連画像

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TIGトーチ用ノズル TGNシリーズのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    TIGトーチ用ノズル TGNシリーズ
    TIGトーチ用ロングノズル
    GLノズル（標準ガスレンズ用）
    GLノズル（新型／細径ガスレンズ用）
    標準ガスレンズコレットボディー
    細径ガスレンズコレットボディー
    メーカーパナソニック溶接システムパナソニック溶接システムパナソニック溶接システムパナソニック溶接システムパナソニック溶接システムパナソニック溶接システム
    通常価格11,962円4,004円14,278円14,432円5,936円 -6,076円
    通常出荷日在庫品1日目〜在庫品1日目〜4日目在庫品1日目〜在庫品1日目〜在庫品1日目〜
    商品タイプ溶接用トーチ部品溶接用トーチ部品溶接用トーチ部品溶接用トーチ部品溶接用トーチ部品溶接用トーチ部品
    電流150A用～300A用150A用～300A用150A用～300A用150A用～300A用150A用～300A用150A用～300A用
    C外径(mm)17.2192418.8--
    L全長(mm)47824241.55050
    主な適用トーチレッドティグトーチ(□は1型、2型トーチ対応)YT-15TS□(C1) YT-15TS□TAB YT-15TS□TAC YT-15TSF□(C1) YT-15TP□ YT-15TS□TAD YT-20TS□(C1) YT-20TSF(C1) YT-20TS□TAG(TAH) YT-30TS2(C1) YT-30TS2TAG(TAH) YT-30TSW□(C1) YT-30TPW□ YT-30TSW□TAG(TAH) YT-20TS□TADYT-15TS□(TP□・TSF□),YT-15TS□TAB(C),YT-15TS□TAD,YT-20TS□(TSF□),YT-20TS□TAD/TAG(H),YT-30TS2,YT-30TS2TAG(H),YT-30TSW□(TPW□)YT-15TS□,YT-15TS□TAD,YT-15TSF□,YT-15TP□,YT-20TS□/TAG(H),YT-20TS□TAD,YT-20TSF□,YT-30TS2/TAG(H),YT-30TSW□/TAG(H),YT-30TPW□YT-15TS□,YT-15TS□TAD,YT-15TSF□,YT-15TP□,YT-20TS□TAD,YT-20TS□TAG(H),YT-20TSF□,YT-30TS2/TAG(H),YT-30TSW□/TAG(H),YT-30TPW□YT-15TS□,YT-15TS□TAD,YT-15TSF□,YT-15TP□,YT-20TS□,YT-20TS□/TAG(H),YT-20TS□TAD,YT-20TSF□,YT-30TS2/TAG(H),YT-30TSW□/TAG(H),YT-30TPW□YT-15TS□,YT-15TS□TAD,YT-15TSF□,YT-15TP□,YT-20TS□,YT-20TS□TAD,YT-20TS□TAG(H),YT-20TSF□,YT-30TS2/TAG(H),YT-30TSW□/TAG(H),YT-30TPW□
