商品情報





製品特長・仕様

製品の基本仕様・特長

同期誤差を補正する独自の新機能を内蔵
同期誤差により発生するスラスト負荷を1/10に低減し、ネジ精度とタップ寿命の向上が図れます。

メガシンクロタッピングホルダ（STシャンク） 製品の基本仕様・特長1


加工面の比較

難削材をコレットチャックで加工すると加工面にムシレが発生します。
BIGメガシンクロは同期誤差を補正し、切削負荷が低減しているため、非常に綺麗な加工面が得られました。

メガシンクロタッピングホルダ（STシャンク） 製品の基本仕様・特長2


センタスルー標準対応

クーラントの流れる流路を十分に確保していますので、油穴付きタップでもスリットと油穴からクーラント吐出できます。

メガシンクロタッピングホルダ（STシャンク） センタースルー標準対応

性能・試験情報

タップとワークに発生するスラスト負荷を軽減

正転から逆転時の送りのズレやタップ自身のピッチ誤差など100%の同期は困難です。
BIGメガシンクロは切削抵抗を吸収することでスラスト負荷を大幅に低減し、ネジ精度とタップ寿命の向上を実現します。

メガシンクロタッピングホルダ（STシャンク） 性能試験情報1
メガシンクロタッピングホルダ（STシャンク） 性能試験情報2

各社マシニングセンタによる負荷の違い

同じ回転数でも機械により動きが違い、負荷がまったく違ってきます。
一番大きな負荷のA社MCでもBIGメガシンクロを使用することで、大幅に負荷を減少できます。

メガシンクロタッピングホルダ（STシャンク） 性能試験情報3

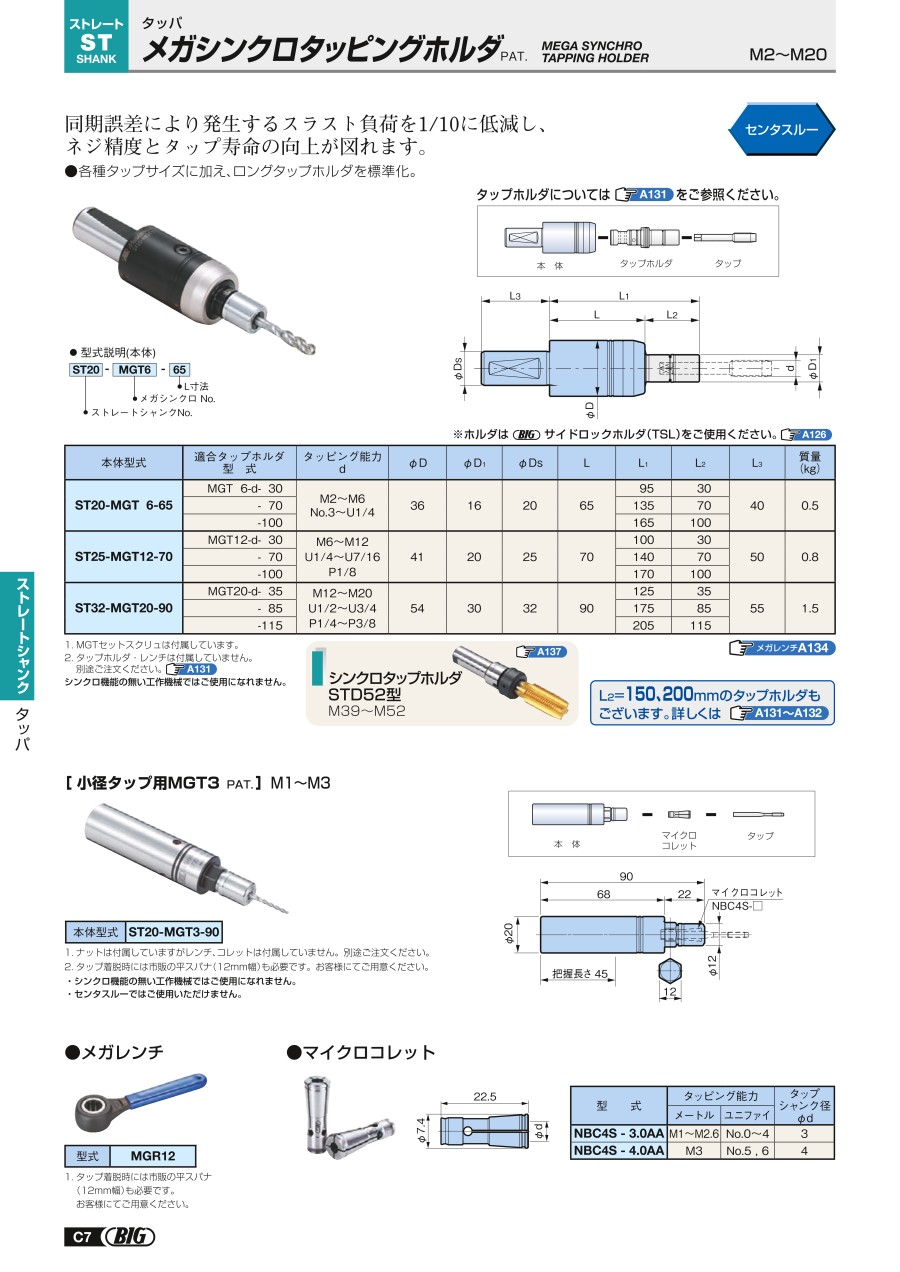

外形図

型番リスト

表示件数
  • 1
    • 型番
    ST20-MGT6-65
    ST25-MGT12-70
    ST32-MGT20-90

    主軸・シャンク番号

    タッピング能力・タップサイズ（メートルM）

    タッピング能力・タップサイズ（管用P）

    タッピング能力・タップサイズ（ユニファイU）

    ホルダ長さ

    (mm)

    先端チャック部外径

    (mm)

    適合タップホルダ

    重量

    (g)

    φD1

    (mm)

    タッピング能力 dメートル

    タッピング能力 dユニファイ

    タッピング能力 d管用

    L1

    (mm)

    φD

    (mm)

    L2

    (mm)

    L3

    (mm)

    φD2

    (mm)

    		最小発注数量
    20
    2～6
    -
    No3～1/4
    95/135/165
    36
    MGT 6-d- 30/MGT 6-d- 70/MGT 6-d-100
    500
    16
    M2～M6
    No.3～U1/4
    -
    65
    36
    30/70/100
    40
    20
    1個
    25
    6～12
    1/8
    1/4～7/16
    100/140/170
    41
    MGT12-d- 30/MGT12-d- 70/MGT12-d-100
    800
    20
    M6～M12
    U1/4～U7/16
    P1/8
    70
    41
    30/70/100
    50
    25
    1個
    32
    12～20
    1/4～3/8
    1/2～3/4
    125/175/205
    54
    MGT20-d- 35/MGT20-d- 85/MGT20-d-115
    1500
    30
    M12～M20
    U1/2～U3/4
    P1/4～P3/8
    90
    54
    35/85/115
    55
    32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,365円
    ( 15,802円 )
    5日目
    16,331円
    ( 17,964円 )
    5日目
    18,174円
    ( 19,991円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・同期誤差によるスラスト負荷を1/10に低減。ネジ精度とタップ寿命が向上します。
    ・各種タップサイズに加え、ロングタップホルダも標準化。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
