大昭和精機

ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ）

ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ）
通常単価(税別)
34,800円～50,815円
税込単価
38,280円～55,897円
通常出荷日：5日目～8日目

【特長】・センタスルータイプです。・防振ネジ付きチャックは、重切削や刃具の突き出しが長い場合にビビリを...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

ニューハイパワーミーリングチャック（BBTシャンク・Sタイプ） BBT30/BBT40/BBT50

大昭和精機

ニューハイパワーミーリングチャック（BBTシャンク・Sタイプ） BBT30/BBT40/BBT50
通常価格(税別)： 26,250円 (税込価格：28,875円)

通常出荷日：在庫品1日目

よく一緒に見られています

ニューハイパワーミーリングチャック（BTシャンク）BT50

大昭和精機

ニューハイパワーミーリングチャック（BTシャンク）BT50
通常価格(税別)： 32,775円 (税込価格：36,053円)

通常出荷日：3 日目 ～

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

・「ビビリ」に強い高剛性チャック。
・強力な把握力と高い振れ精度で、エンドミル加工をサポートします。

ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 製品特長関連画像1
ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 製品特長関連画像2

高精度を支える特殊スリット

ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 製品特長関連画像3
ミーリングチャックの大切な要素である振れ精度と把握力を両立させるため、大昭和精機独自のスリット形状を採用しました。
十分な弾性変形とシャンクに付着した油膜を切り安定した把握が行えます。

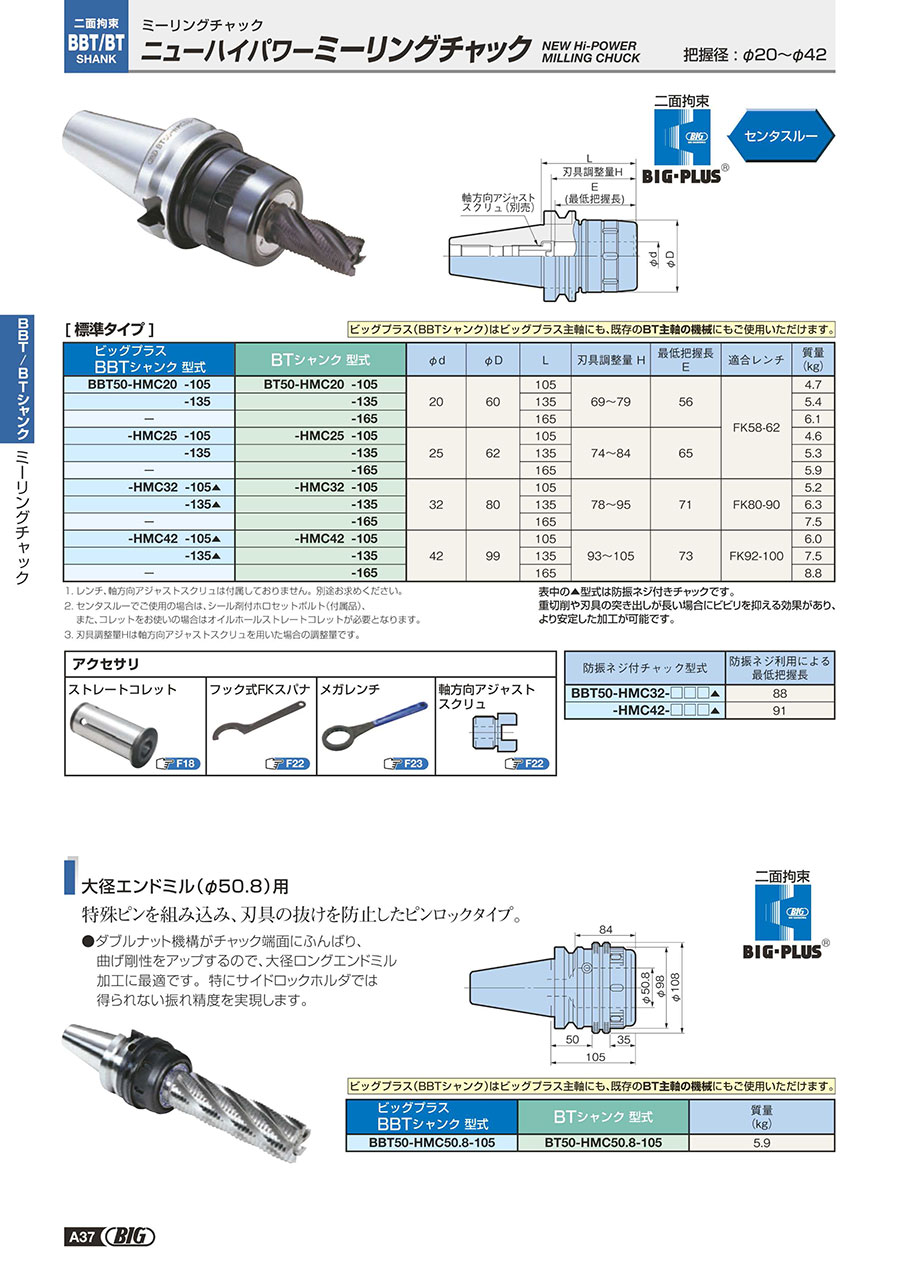

外形図

ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 外形図



選定サポート情報

ベーシックホルダとしても最適なミーリングチャック

ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 選定サポート情報関連画像1

ストレートコレットはもちろん、ボーリングバー、正面フライスアーバなどの補助アーバも安心して使うことができ、ベーシックホルダとしても最適です。


HMC 12Jタイプ 把握径：φ12
ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 選定サポート情報関連画像2
振れ調整式 RAホルダ 刃先先端の振れ→2μm以下に
ニューハイパワーミーリングチャック（BBTシャンク・標準タイプ） 選定サポート情報関連画像3

長年使用による機械主軸の振れ精度劣化をホルダで補正。
シンプルな構造で機上でも簡単に調整が可能です。

型番リスト

表示件数
  • 1
    • 型番
    BBT50-HMC20-105
    BBT50-HMC20-135
    BBT50-HMC25-105
    BBT50-HMC25-135
    BBT50-HMC32-105
    BBT50-HMC32-135
    BBT50-HMC32-200
    BBT50-HMC42-105
    BBT50-HMC42-135
    BBT50-HMC42-165

    主軸・シャンク種類

    最大把握径

    (mm)

    最小把握径

    (mm)

    把握径

    (mm)

    最小刃具挿入量

    (mm)

    最大刃具挿入量

    (mm)

    拘束面数

    ホルダ長さ

    (mm)

    先端チャック部外径

    (mm)

    CADデータ有無

    φd

    (mm)

    D

    (mm)

    刃具調整量H

    (mm)

    質量

    (g)

    最低把握長E

    (mm)

    適合レンチ

    		最小発注数量
    BBT
    20.0以下
    20.0以上
    20
    56
    79
    2
    105
    60
    2D／3D
    20
    60
    69～79
    4700
    56
    FK58-62
    1個
    BBT
    20.0以下
    20.0以上
    20
    56
    79
    2
    135
    60
    2D／3D
    20
    60
    69～79
    5400
    56
    FK58-62
    1個
    BBT
    -
    20.0以上
    25
    65
    84
    2
    105
    62
    2D／3D
    25
    62
    74～84
    4600
    65
    FK58-62
    1個
    BBT
    -
    20.0以上
    25
    65
    84
    2
    135
    62
    2D／3D
    25
    62
    74～84
    5300
    65
    FK58-62
    1個
    BBT
    -
    20.0以上
    32
    71
    95
    2
    105
    80
    2D／3D
    32
    80
    78～95
    5200
    71
    FK80-90
    1個
    BBT
    -
    20.0以上
    32
    71
    95
    2
    135
    80
    2D／3D
    32
    80
    78～95
    6300
    71
    FK80-90
    1個
    BBT
    -
    20.0以上
    32
    71
    95
    2
    200
    80
    -
    32
    80
    78～95
    9200
    71
    FK80-90
    1個
    BBT
    -
    20.0以上
    42
    73
    105
    2
    105
    99
    2D／3D
    42
    99
    93～105
    6000
    73
    FK92-100
    1個
    BBT
    -
    20.0以上
    42
    73
    105
    2
    135
    99
    2D／3D
    42
    99
    93～105
    7500
    73
    FK92-100
    1個
    BBT
    -
    20.0以上
    42
    73
    105
    2
    165
    99
    -
    42
    99
    93～105
    8800
    73
    FK92-100
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,800円
    ( 38,280円 )
    5日目
    37,500円
    ( 41,250円 )
    5日目
    36,825円
    ( 40,508円 )
    5日目
    40,067円
    ( 44,074円 )
    5日目
    36,825円
    ( 40,508円 )
    5日目
    40,067円
    ( 44,074円 )
    5日目
    50,815円
    ( 55,897円 )
    8日目
    42,115円
    ( 46,327円 )
    5日目
    43,482円
    ( 47,830円 )
    5日目
    47,405円
    ( 52,146円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・センタスルータイプです。
    ・防振ネジ付きチャックは、重切削や刃具の突き出しが長い場合にビビリを抑える効果があり、より安定した加工が可能です。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
