三菱マテリアル

カッタ用インサート XDGX-GL

Name: カッタ用インサート XDGX-GL
Brand: 三菱マテリアル
SKU: 223005000046
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 2,086円～5,572円

税込単価: 2,295円～6,129円

通常出荷日：1日目～3日目

アルミニウム合金・難削材加工用カッタ用インサート。【特長】・耐遠心力構造高剛性ダブルスクリュークランプ...

詳細を確認

44.0

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

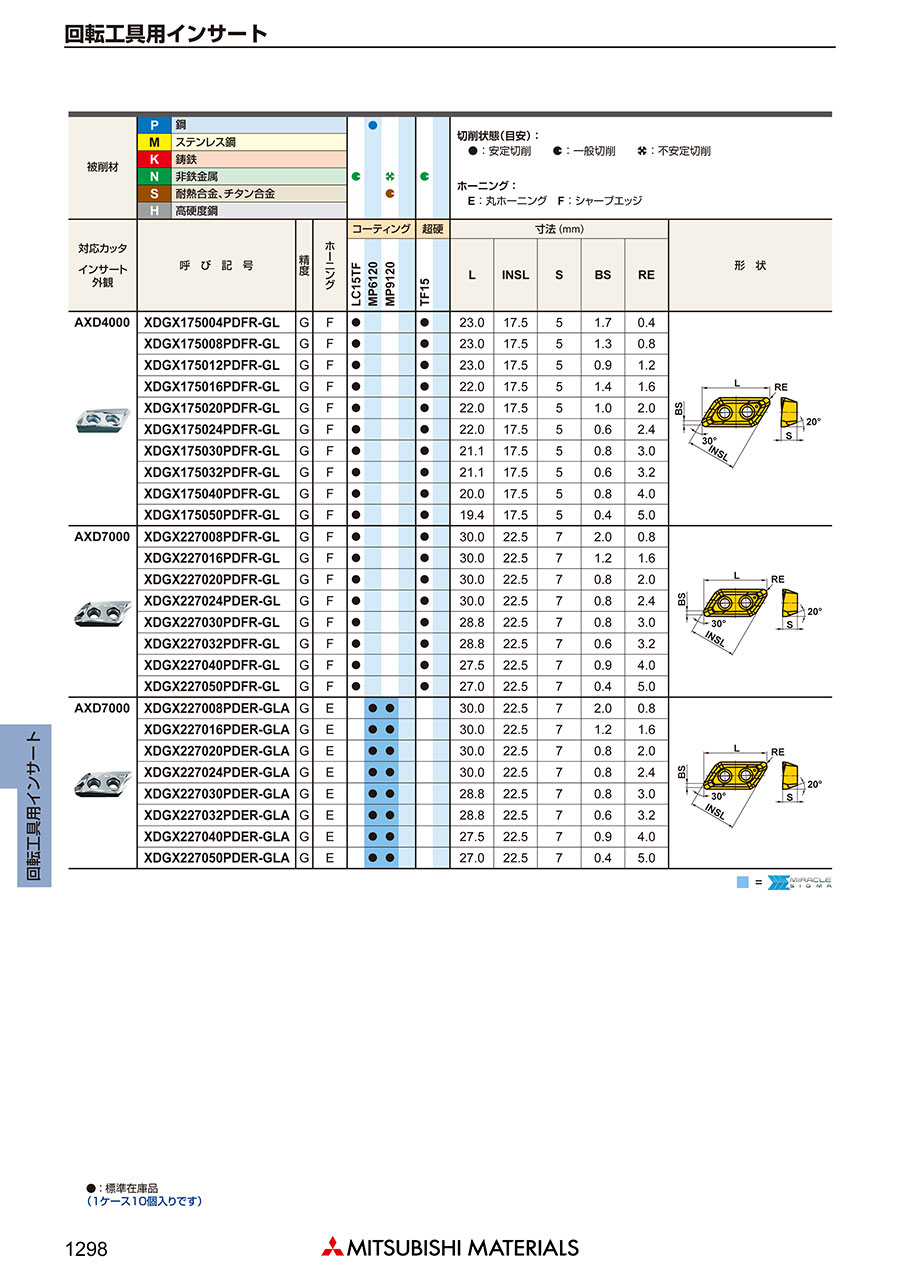

カッタ用インサート XDGX○○○-GLの詳細

XDGX1750○○○-GL イメージ

XDGX2270○○○-GL イメージ

カッタ用インサート XDGX○○○-GLの寸法

（単位：mm）

XDGX1750○○○-GLの寸法図

XDGX2270○○○-GLの寸法図

対応カッタ	呼び記号	精度	ホーニング	コーティング	超硬	寸法（mm）
対応カッタ	呼び記号	精度	ホーニング	LC15TF	TF15	L	S	BS	RE
AXD4000	XDGX175004PDFR-GL	G	F	●	●	23	5	1.7	0.4
	XDGX175008PDFR-GL	G	F	●	●	23	5	1.3	0.8
	XDGX175012PDFR-GL	G	F	●	●	23	5	0.9	1.2
	XDGX175016PDFR-GL	G	F	●	●	22	5	1.4	1.6
	XDGX175020PDFR-GL	G	F	●	●	22	5	1.0	2.0
	XDGX175024PDFR-GL	G	F	●	●	22	5	0.6	2.4
	XDGX175030PDFR-GL	G	F	●	●	21.1	5	0.8	3.0
	XDGX175032PDFR-GL	G	F	●	●	21.1	5	0.6	3.2
	XDGX175040PDFR-GL	G	F	●	●	20	5	0.8	4.0
	XDGX175050PDFR-GL	G	F	●	●	19.4	5	0.4	5.0
AXD7000	XDGX227008PDFR-GL	G	F	●	●	30	7	2.0	0.8
	XDGX227016PDFR-GL	G	F	●	●	30	7	1.2	1.6
	XDGX227020PDFR-GL	G	F	●	●	30	7	0.8	2.0
	XDGX227030PDFR-GL	G	F	●	●	28.8	7	0.8	3.0
	XDGX227032PDFR-GL	G	F	●	●	28.8	7	0.6	3.2
	XDGX227040PDFR-GL	G	F	●	●	27.5	7	0.9	4.0
	XDGX227050PDFR-GL	G	F	●	●	27	7	0.4	5.0

ホーニング
F：シャープエッジ

型番リスト

表示件数

型番

注文停止中

XDGX175004PDFR-GL-LC15TF

注文停止中

XDGX175004PDFR-GL-TF15

注文停止中

XDGX175008PDFR-GL-LC15TF

注文停止中

XDGX175008PDFR-GL-TF15

注文停止中

XDGX175012PDFR-GL-LC15TF

注文停止中

XDGX175012PDFR-GL-TF15

注文停止中

XDGX175016PDFR-GL-LC15TF

注文停止中

XDGX175016PDFR-GL-TF15

注文停止中

XDGX175020PDFR-GL-LC15TF

注文停止中

XDGX175020PDFR-GL-TF15

注文停止中

XDGX175024PDFR-GL-LC15TF

注文停止中

XDGX175024PDFR-GL-TF15

注文停止中

XDGX175030PDFR-GL-LC15TF

注文停止中

XDGX175030PDFR-GL-TF15

注文停止中

XDGX175032PDFR-GL-LC15TF

注文停止中

XDGX175032PDFR-GL-TF15

注文停止中

XDGX175040PDFR-GL-LC15TF

注文停止中

XDGX175040PDFR-GL-TF15

注文停止中

XDGX175050PDFR-GL-LC15TF

注文停止中

XDGX175050PDFR-GL-TF15

注文停止中

XDGX227008PDFR-GL-LC15TF

注文停止中

XDGX227008PDFR-GL-TF15

注文停止中

XDGX227016PDFR-GL-LC15TF

注文停止中

XDGX227016PDFR-GL-TF15

注文停止中

XDGX227020PDFR-GL-LC15TF

注文停止中

XDGX227020PDFR-GL-TF15

注文停止中

XDGX227030PDFR-GL-LC15TF

注文停止中

XDGX227030PDFR-GL-TF15

注文停止中

XDGX227032PDFR-GL-LC15TF

注文停止中

XDGX227032PDFR-GL-TF15

注文停止中

XDGX227040PDFR-GL-LC15TF

注文停止中

XDGX227040PDFR-GL-TF15

注文停止中

XDGX227050PDFR-GL-LC15TF

注文停止中

XDGX227050PDFR-GL-TF15

(mm)

呼び記号

材種記号

材種

対応カッタ

最小発注数量

23	5	1.7	0.4	XDGX175004PDFR-GL	LC15TF	コーティング	AXD4000	10個
23	5	1.7	0.4	XDGX175004PDFR-GL	TF15	超硬	AXD4000	10個
23	5	1.3	0.8	XDGX175008PDFR-GL	LC15TF	コーティング	AXD4000	10個
23	5	1.3	0.8	XDGX175008PDFR-GL	TF15	超硬	AXD4000	10個
23	5	0.9	1.2	XDGX175012PDFR-GL	LC15TF	コーティング	AXD4000	10個
23	5	0.9	1.2	XDGX175012PDFR-GL	TF15	超硬	AXD4000	10個
22	5	1.4	1.6	XDGX175016PDFR-GL	LC15TF	コーティング	AXD4000	10個
22	5	1.4	1.6	XDGX175016PDFR-GL	TF15	超硬	AXD4000	10個
22	5	1	2	XDGX175020PDFR-GL	LC15TF	コーティング	AXD4000	10個
22	5	1	2	XDGX175020PDFR-GL	TF15	超硬	AXD4000	10個
22	5	0.6	2.4	XDGX175024PDFR-GL	LC15TF	コーティング	AXD4000	10個
22	5	0.6	2.4	XDGX175024PDFR-GL	TF15	超硬	AXD4000	10個
21.1	5	0.8	3	XDGX175030PDFR-GL	LC15TF	コーティング	AXD4000	10個
21.1	5	0.8	3	XDGX175030PDFR-GL	TF15	超硬	AXD4000	10個
21.1	5	0.6	3.2	XDGX175032PDFR-GL	LC15TF	コーティング	AXD4000	10個
21.1	5	0.6	3.2	XDGX175032PDFR-GL	TF15	超硬	AXD4000	10個
20	5	0.8	4	XDGX175040PDFR-GL	LC15TF	コーティング	AXD4000	10個
20	5	0.8	4	XDGX175040PDFR-GL	TF15	超硬	AXD4000	10個
19.4	5	0.4	5	XDGX175050PDFR-GL	LC15TF	コーティング	AXD4000	10個
19.4	5	0.4	5	XDGX175050PDFR-GL	TF15	超硬	AXD4000	10個
30	7	2	0.8	XDGX227008PDFR-GL	LC15TF	コーティング	AXD7000	10個
30	7	2	0.8	XDGX227008PDFR-GL	TF15	超硬	AXD7000	10個
30	7	1.2	1.6	XDGX227016PDFR-GL	LC15TF	コーティング	AXD7000	10個
30	7	1.2	1.6	XDGX227016PDFRGL	TF15	超硬	AXD7000	10個
30	7	0.8	2	XDGX227020PDFR-GL	LC15TF	コーティング	AXD7000	10個
30	7	0.8	2	XDGX227020PDFR-GL	TF15	超硬	AXD7000	10個
28.8	7	0.8	3	XDGX227030PDFR-GL	LC15TF	コーティング	AXD7000	10個
28.8	7	0.8	3	XDGX227030PDFR-GL	TF15	超硬	AXD7000	10個
28.8	7	0.6	3.2	XDGX227032PDFR-GL	LC15TF	コーティング	AXD7000	10個
28.8	7	0.6	3.2	XDGX227032PDFR-GL	TF15	超硬	AXD7000	10個
27.5	7	0.9	4	XDGX227040PDFR-GL	LC15TF	コーティング	AXD7000	10個
27.5	7	0.9	4	XDGX227040PDFR-GL	TF15	超硬	AXD7000	10個
27	7	0.4	5	XDGX227050PDFR-GL	LC15TF	コーティング	AXD7000	10個
27	7	0.4	5	XDGX227050PDFR-GL	TF15	超硬	AXD7000	10個

通常単価(税別) (税込単価)	通常出荷日

5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	1日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,173円 ( 5,690円 )	2日目
2,086円 ( 2,295円 )	2日目
5,572円 ( 6,129円 )	3日目
3,364円 ( 3,700円 )	2日目
5,572円 ( 6,129円 )	2日目
3,333円 ( 3,666円 )	2日目
5,572円 ( 6,129円 )	2日目
3,333円 ( 3,666円 )	2日目
5,572円 ( 6,129円 )	2日目
3,333円 ( 3,666円 )	2日目
5,572円 ( 6,129円 )	2日目
3,333円 ( 3,666円 )	2日目
5,572円 ( 6,129円 )	2日目
3,333円 ( 3,666円 )	2日目
5,572円 ( 6,129円 )	2日目
3,333円 ( 3,666円 )	2日目

詳細情報

基本情報

基本情報

アルミニウム合金・難削材加工用カッタ用インサート。
【特長】
・耐遠心力構造高剛性ダブルスクリュークランプ機構を採用。
・高速回転時の遠心力によるインサートのせり出しを防止し、安定した加工を実現。
【用途】
・AXD4000、AXD7000用インサート。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
