精密ステンレスバイス DS50

製品特長・仕様

製品の基本仕様・特長

高精度の切削・研削・放電加工など幅広くご活用いただけるレンチ締めタイプのステンレスバイスです。

• 口開き（mm）：50
• 口幅（mm）：45
• 口金高さ（mm）：20

本体精度

性能・試験情報

締付力

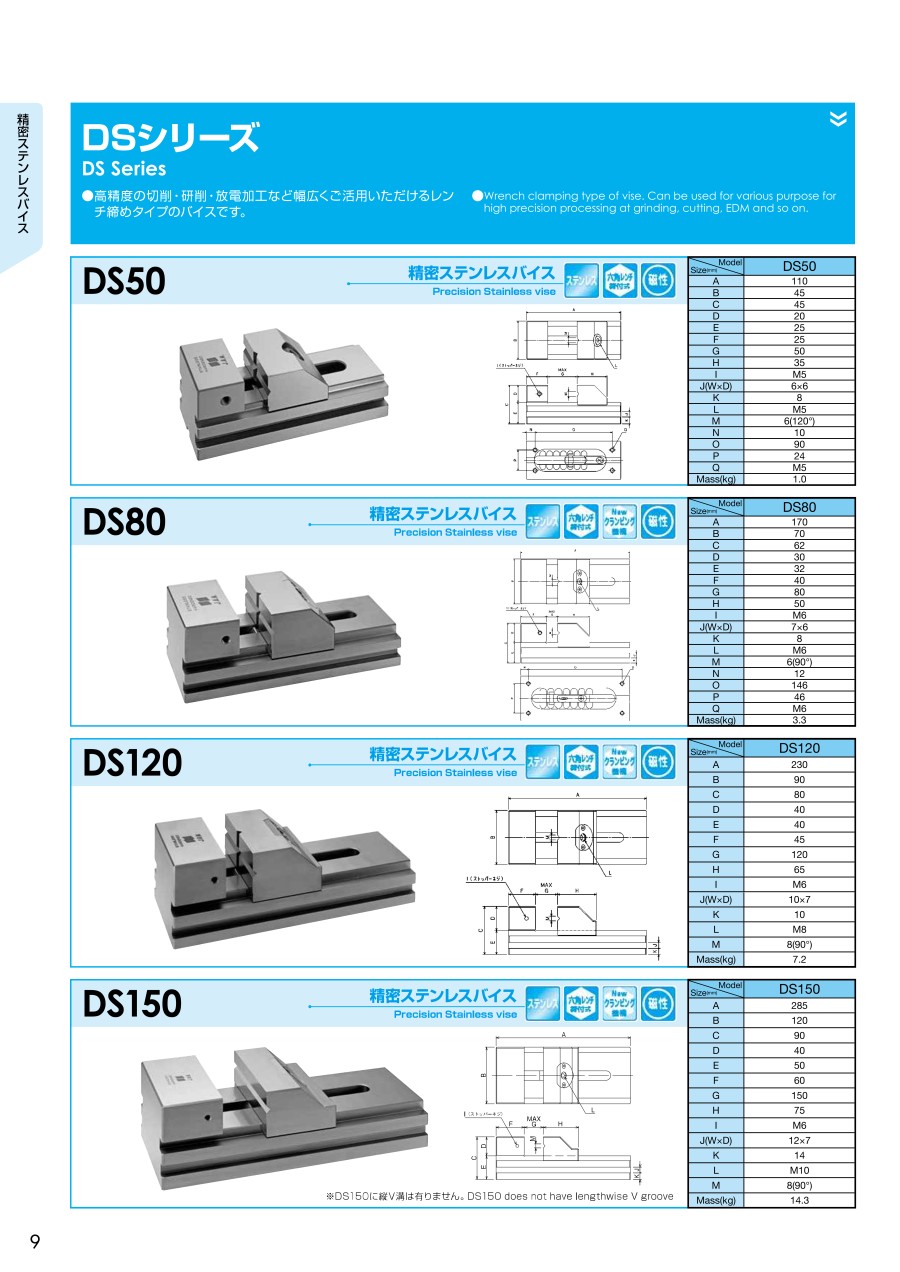

外形図

使用方法・使用事例

使用方法

ワークのクランプ方法

（1）クランプバーがプレート裏面に設けられたR溝に引掛った状態で、6角レンチでクランプネジを右に回すことにより、ワークの締付けができます。
  口金を開く場合は、6角レンチを左に回してクランプネジを緩めた後、6角レンチをa方向に傾けてクランプバーをR溝から外した状態で、移動ジョーをスライドさせます。（図1）

（2）口金を開いて、ワークをベッド面に載せます。ワークの高さが口金より低い場合には、ワークの下に適当なブロックを敷いて高さを調節します。（図2）

（3）口金を閉じたら、クランプネジを回してワークを締付けます。（図3）
