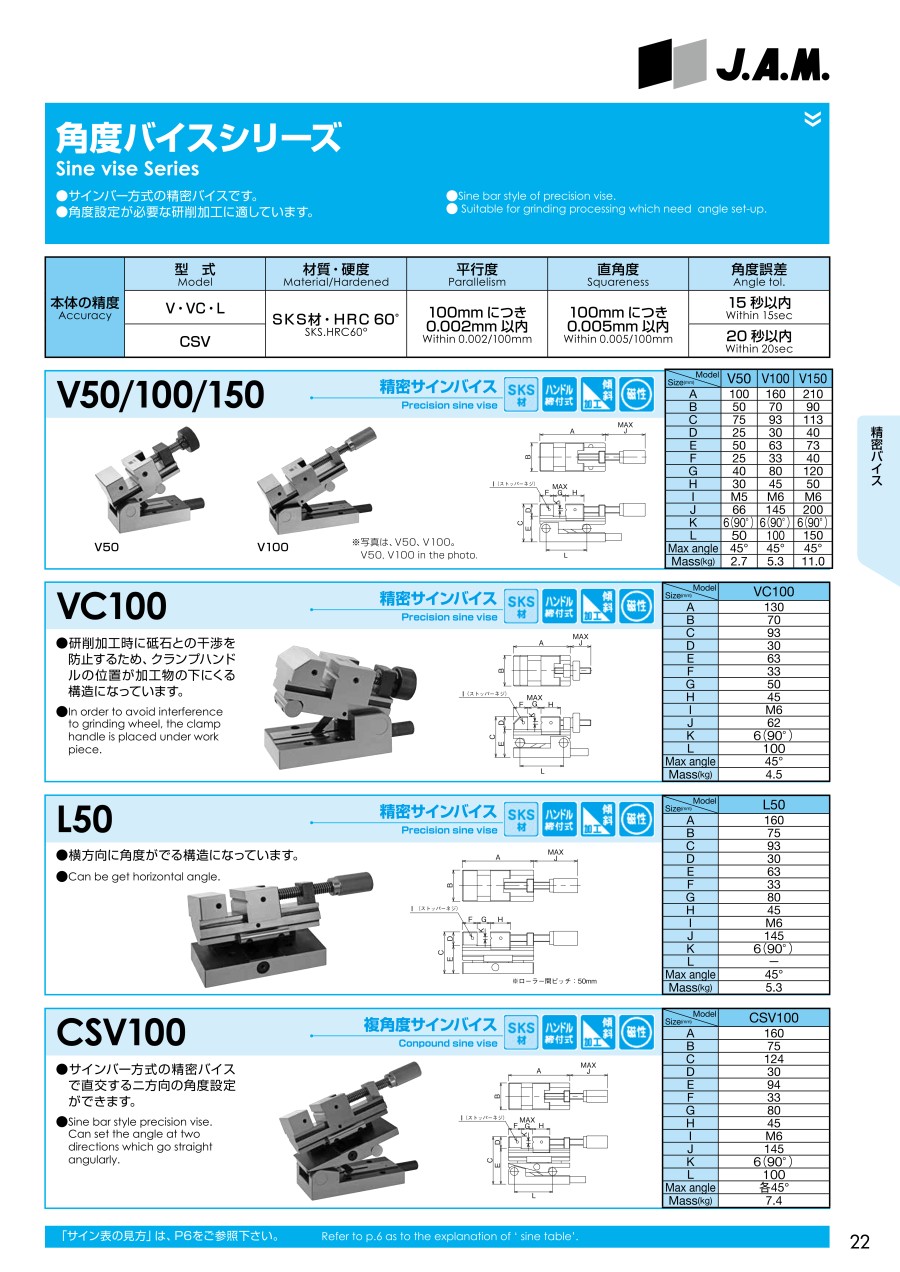

精密サインバイス VC100

製品特長・仕様

製品の基本仕様・特長

研削加工時に砥石との干渉を防止するため、クランプハンドルの位置が加工物の下にくる構造になっています。

• 口開き（mm）：50
• 口幅（mm）：70
• 口金高さ（mm）：30

本体精度

外形図

使用方法・使用事例

使用方法

サイン表の見方

＜角度とブロックゲージ寸法の選び方＞

【サインバイス型式 V100の場合】

V100のサインバーピッチ寸法は100mmですのでサイン数表の100mmの列を参照します。
注）サインバーピッチ150mmの場合は、500mm欄と100mm欄の数値を足してください。

■設定例（サインピッチ100mm）
24°15’の角度設定をする場合
（1）サイン数表の100mmの欄を参照
（2）24°15’の数値参照
（3）表記寸法のブロックゲージを用意しバイス傾斜部に挟み込みます。
（4）クランプハンドルでブロックゲージをしっかり固定します。

サイン数表

サイン機構を使用した製品には、サイン数表が付属しております。

角度が小さくブロックゲージが1mm以下の場合

＜角度とブロックゲージ寸法の選び方＞

プレートは図1のようにA面よりB面に1mm段差をつけておりますので、角度が小さくブロックゲージが1mm以下の場合、この段差を利用してクランプします。

【サインバイス型式 V100の場合】

■設定例（サインピッチ100mm）
0°03’の角度設定をする場合
（1）サイン数表の100mmの欄を参照
（2）0°03’の数値参照
（3）ブロックゲージ寸法は0.08727mmですので、この数値に1mmを足した1.08727mmのブロックゲージをB面とブロックバーの間にクランプしてください。
（4）クランプハンドルでブロックゲージをしっかり固定します。

サイン数表
