4枚刃 スクエアエンドミル AES-4
- 通常単価(税別)
- 5,349円～14,278円
- 税込単価
- 5,884円～15,706円
一般鋼材から非鉄、樹脂まで幅広い適用が可能なスクエアエンドミル。【特長】・高剛性4枚刃で溝加工から側面...
詳細を確認商品情報
4枚刃スクエアエンドミルの特長
寸法
寸法図
単位:mm
| 型番 CODE NUMBER | 径 φD | 刃長 l | 全長 L | シャンク d |
|---|---|---|---|---|
| AES-40100 | 1 | 3 | 40 | 4 |
| AES-40110 | 1.1 | 3 | 40 | 4 |
| AES-40120 | 1.2 | 3 | 40 | 4 |
| AES-40130 | 1.3 | 3 | 40 | 4 |
| AES-40140 | 1.4 | 3 | 40 | 4 |
| AES-40150 | 1.5 | 5 | 40 | 4 |
| AES-40160 | 1.6 | 5 | 40 | 4 |
| AES-40170 | 1.7 | 5 | 40 | 4 |
| AES-40180 | 1.8 | 5 | 40 | 4 |
| AES-40190 | 1.9 | 5 | 40 | 4 |
| AES-40200 | 2 | 6 | 40 | 4 |
| AES-40210 | 2.1 | 6 | 40 | 4 |
| AES-40220 | 2.2 | 6 | 40 | 4 |
| AES-40230 | 2.3 | 6 | 40 | 4 |
| AES-40240 | 2.4 | 6 | 40 | 4 |
| AES-40250 | 2.5 | 8 | 40 | 4 |
| AES-40260 | 2.6 | 8 | 40 | 4 |
| AES-40270 | 2.7 | 8 | 40 | 4 |
| AES-40280 | 2.8 | 8 | 40 | 4 |
| AES-40290 | 2.9 | 8 | 40 | 4 |
| AES-40300 | 3 | 8 | 45 | 4 |
| AES-40310 | 3.1 | 8 | 45 | 4 |
| AES-40320 | 3.2 | 8 | 45 | 4 |
| AES-40330 | 3.3 | 8 | 45 | 4 |
| AES-40340 | 3.4 | 8 | 45 | 4 |
| AES-40350 | 3.5 | 10 | 45 | 4 |
| AES-40360 | 3.6 | 10 | 45 | 4 |
単位:mm
| 型番 CODE NUMBER | 径 φD | 刃長 l | 全長 L | シャンク d |
|---|---|---|---|---|
| AES-40370 | 3.7 | 10 | 45 | 4 |
| AES-40380 | 3.8 | 10 | 45 | 4 |
| AES-40390 | 3.9 | 10 | 45 | 4 |
| AES-40400 | 4 | 12 | 45 | 6 |
AES-4切り込み量
側面加工
溝加工
AES-4 4枚刃スクエアエンドミル切削条件
| 被削材 Work Materials | 炭素鋼 SS材 S50C Carbon Steel | 合金鋼 SCM SK材 Alloy Steel | 調質鋼 NAK Prehardened Steel | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 刃径 Diameter | 回転数 Speed (RPM) | 側面 SideMilling (mm/min) | 溝 Slotting (mm/min) | 回転数 Speed (RPM) | 側面 SideMilling (mm/min) | 溝 Slotting (mm/min) | 回転数 Speed (RPM) | 側面 SideMilling (mm/min) | 溝 Slotting (mm/min) |
| 1 | 12,700 | 200 | 80 | 9,600 | 130 | 55 | 8,000 | 110 | 45 |
| 1.5 | 8,500 | 200 | 80 | 6,400 | 130 | 55 | 5,300 | 110 | 45 |
| 2 | 6,400 | 230 | 90 | 4,800 | 150 | 60 | 4,000 | 120 | 50 |
| 2.5 | 5,100 | 230 | 90 | 3,800 | 150 | 60 | 3,200 | 120 | 50 |
| 3 | 4,200 | 240 | 100 | 3,200 | 160 | 70 | 2,700 | 140 | 60 |
| 4 | 3,200 | 240 | 100 | 2,400 | 160 | 70 | 2,000 | 140 | 60 |
| 5 | 2,500 | 240 | 110 | 1,900 | 190 | 70 | 1,600 | 150 | 70 |
| 6 | 2,100 | 240 | 110 | 1,600 | 190 | 70 | 1,300 | 150 | 70 |
| 8 | 1,600 | 240 | 110 | 1,200 | 190 | 70 | 1,000 | 150 | 70 |
| 10 | 1,300 | 240 | 110 | 1,000 | 190 | 70 | 800 | 150 | 70 |
| 12 | 1,100 | 240 | 110 | 800 | 190 | 70 | 700 | 150 | 70 |
| 被削材 Work Materials | アルミ合金 Aluminium Alloy | 銅合金 Cupper Alloy | 樹脂 Resin | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 刃径 Diameter | 回転数 Speed (RPM) | 側面 SideMilling (mm/min) | 溝 Slotting (mm/min) | 回転数 Speed (RPM) | 側面 SideMilling (mm/min) | 溝 Slotting (mm/min) | 回転数 Speed (RPM) | 側面 SideMilling (mm/min) | 溝 Slotting (mm/min) |
| 1 | 17,500 | 380 | 240 | 14,300 | 290 | 120 | 15,900 | 320 | 140 |
| 1.5 | 11,700 | 380 | 240 | 9,600 | 290 | 120 | 10,600 | 320 | 140 |
| 2 | 8,800 | 450 | 290 | 7,200 | 340 | 150 | 8,000 | 380 | 180 |
| 2.5 | 7,000 | 450 | 290 | 5,700 | 340 | 150 | 6,400 | 380 | 180 |
| 3 | 5,800 | 500 | 320 | 4,800 | 380 | 170 | 5,300 | 420 | 200 |
| 4 | 4,400 | 500 | 320 | 3,600 | 380 | 170 | 4,000 | 420 | 200 |
| 5 | 3,500 | 540 | 350 | 2,900 | 410 | 180 | 3,200 | 450 | 210 |
| 6 | 2,900 | 540 | 350 | 2,400 | 410 | 180 | 2,700 | 450 | 210 |
| 8 | 2,200 | 540 | 350 | 1,800 | 410 | 180 | 2,000 | 450 | 210 |
| 10 | 1,800 | 540 | 350 | 1,400 | 410 | 180 | 1,600 | 450 | 210 |
| 12 | 1,500 | 540 | 350 | 1,200 | 410 | 180 | 1,300 | 450 | 210 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

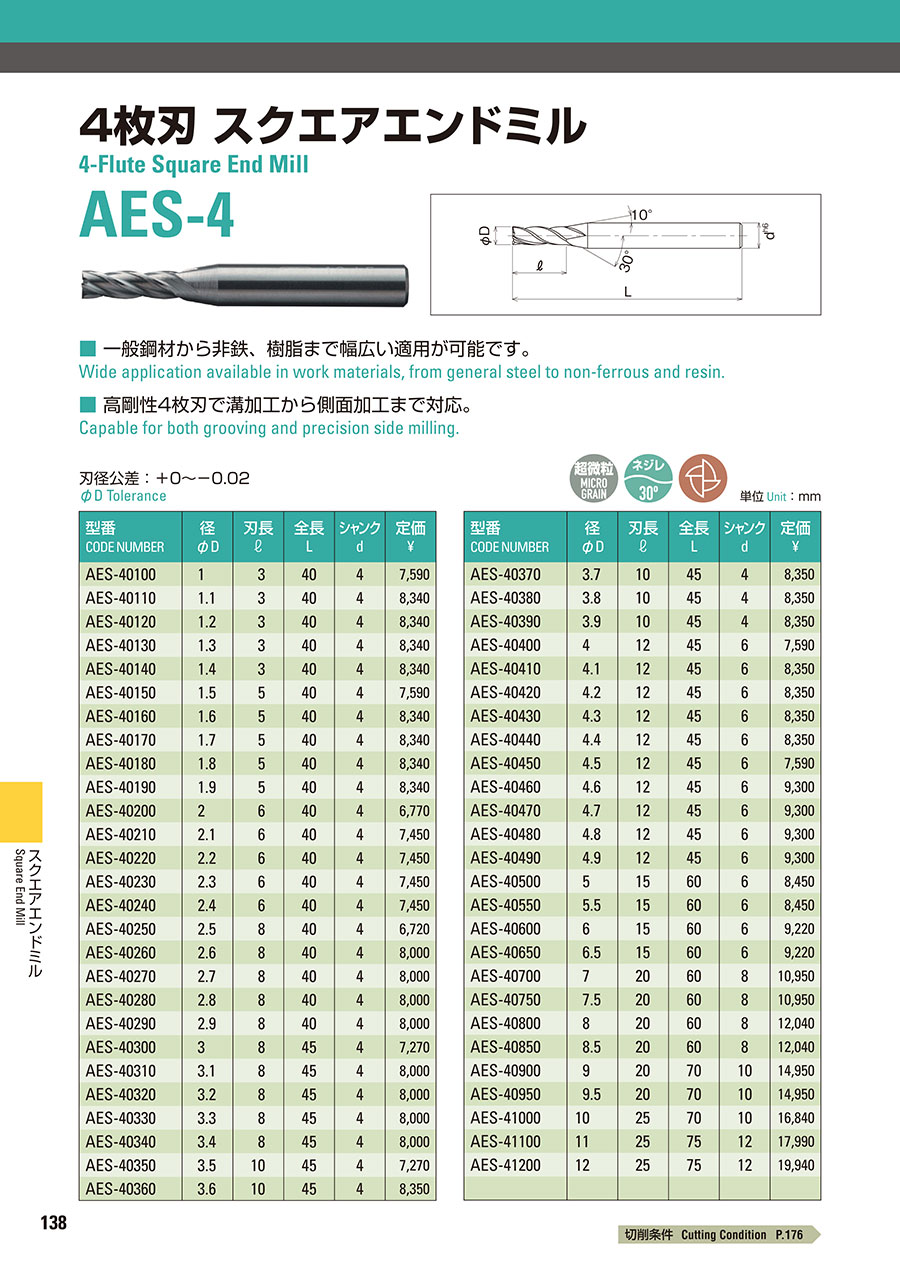

カタログ
