サイトウ製作所（ATOM・アトム）

2枚刃スクエアエンドミル AES-2

カタログ |

数量スライド割引

通常単価(税別): 5,129円～11,777円

税込単価: 5,642円～12,955円

標準スクエアエンドミル2枚刃。【特長】・一般鋼材から非鉄、樹脂まで幅広い適用が...

加工用途（加工形状）
平面 / 側面
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
ピンカド
ねじれ角詳細
30
刃径公差
+0～-0.02

未確定：候補が126型番あります。

商品情報
型番リスト
詳細情報

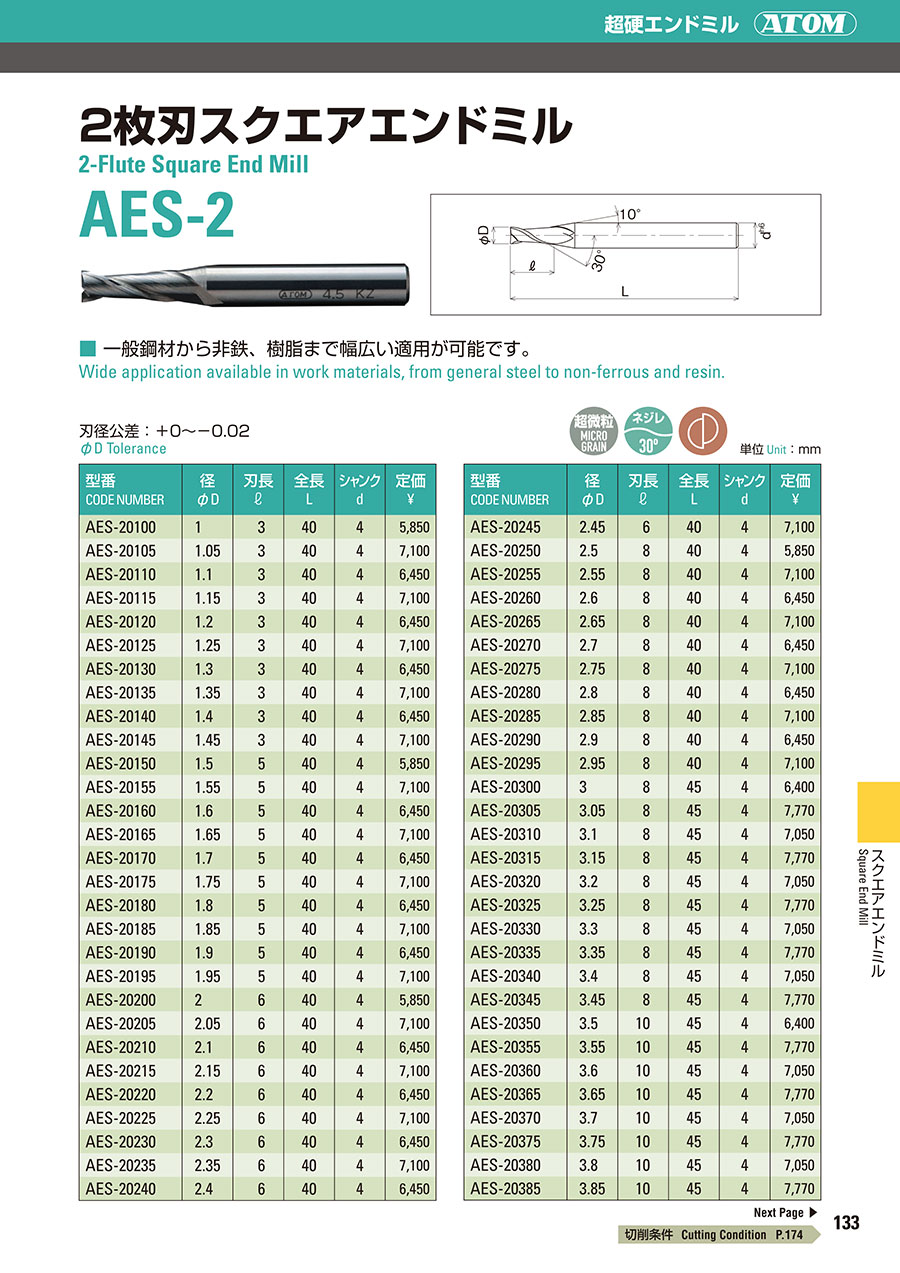

カタログ

商品情報

推奨切削条件

標準スクエアエンドミル 2枚刃の詳細

寸法図

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
AES-20100	1	3	40	4
AES-20105	1.05	3	40	4
AES-20110	1.1	3	40	4
AES-20115	1.15	3	40	4
AES-20120	1.2	3	40	4
AES-20125	1.25	3	40	4
AES-20130	1.3	3	40	4
AES-20135	1.35	3	40	4
AES-20140	1.4	3	40	4
AES-20145	1.45	3	40	4
AES-20150	1.5	5	40	4
AES-20155	1.55	5	40	4
AES-20160	1.6	5	40	4
AES-20165	1.65	5	40	4
AES-20170	1.7	5	40	4
AES-20175	1.75	5	40	4
AES-20180	1.8	5	40	4
AES-20185	1.85	5	40	4
AES-20190	1.9	5	40	4
AES-20195	1.95	5	40	4
AES-20200	2	6	40	4
AES-20205	2.05	6	40	4
AES-20210	2.1	6	40	4
AES-20215	2.15	6	40	4
AES-20220	2.2	6	40	4
AES-20225	2.25	6	40	4
AES-20230	2.3	6	40	4
AES-20235	2.35	6	40	4
AES-20240	2.4	6	40	4

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬エンドミル切削条件

被削材 Work Materials	炭素鋼 SS材 S50C Carbon Steel			合金鋼 SCM SK材 Alloy Steel			調質鋼 NAK Prehardened Steel
刃径 Diameter	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)
0.1～0.3	20,000	20～50	10～20	15,000	15～35	7～15	12,000	12～30	5～13
0.4～0.5	15,000	70～80	30～35	11,300	50～55	20～25	10,000	40～45	20～30
0.8	13,000	100	40	10,000	70	30	8,500	50	20
1	12,700	130	50	9,600	90	35	8,000	70	30
1.5	8,500	130	50	6,400	90	35	5,300	70	30
2	6,400	150	60	4,800	100	40	4,000	80	35
2.5	5,100	150	60	3,800	100	40	3,200	80	35
3	4,200	160	65	3,200	110	45	2,700	90	40
4	3,200	160	65	2,400	110	45	2,000	90	40
5	2,500	180	70	1,900	130	45	1,600	100	45
6	2,100	180	70	1,600	130	45	1,300	100	45
8	1,600	180	70	1,200	130	45	1,000	100	45
10	1,300	180	70	1,000	130	45	800	100	45
12	1,100	180	70	800	130	45	700	100	45

被削材Work Materials	アルミ合金 Aluminium Alloy			銅合金 Cupper Alloy			樹脂 Resin
刃径 Diameter	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)
0.1～0.3	25,000	100	40	20,000	70	30	20,000	90	40
0.4～0.5	20,000	150	60	18,000	100	40	18,000	130	50
0.8	18,000	200	60	15,000	150	70	17,000	170	75
1	17,500	250	100	14,300	190	80	15,900	210	95
1.5	11,700	250	100	9,600	190	80	10,600	210	95
2	8,800	300	120	7,200	230	100	8,000	250	120
2.5	7,000	300	120	5,700	230	100	6,400	250	120
3	5,800	330	140	4,800	250	110	5,300	280	130
4	4,400	330	140	3,600	250	110	4,000	280	130
5	3,500	360	150	2,900	270	120	3,200	300	140
6	2,900	360	150	2,400	270	120	2,700	300	140
8	2,200	360	150	1,800	270	120	2,000	300	140
10	1,800	360	150	1,400	270	120	1,600	300	140
12	1,500	360	150	1,200	270	120	1,300	300	140

AMES-2/AES-2切り込み量

側面加工

溝加工

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

1	3	4	40	1個
1.05	3	4	40	1個
1.1	3	4	40	1個
1.15	3	4	40	1個
1.2	3	4	40	1個
1.25	3	4	40	1個
1.3	3	4	40	1個
1.35	3	4	40	1個
1.4	3	4	40	1個
1.45	3	4	40	1個
1.5	5	4	40	1個
1.55	5	4	40	1個
1.6	5	4	40	1個
1.65	5	4	40	1個
1.7	5	4	40	1個
1.75	5	4	40	1個
1.8	5	4	40	1個
1.85	5	4	40	1個
1.9	5	4	40	1個
1.95	5	4	40	1個
2	6	4	40	1個
2.05	6	4	40	1個
2.1	6	4	40	1個
2.15	6	4	40	1個
2.2	6	4	40	1個
2.25	6	4	40	1個
2.3	6	4	40	1個
2.35	6	4	40	1個
2.4	6	4	40	1個
2.45	6	4	40	1個
2.5	8	4	40	1個
2.55	8	4	40	1個
2.6	8	4	40	1個
2.65	8	4	40	1個
2.7	8	4	40	1個
2.75	8	4	40	1個
2.8	8	4	40	1個
2.85	8	4	40	1個
2.9	8	4	40	1個
2.95	8	4	40	1個
3	8	4	45	1個
3.05	8	4	45	1個
3.1	8	4	45	1個
3.15	8	4	45	1個
3.2	8	4	45	1個
3.25	8	4	45	1個
3.3	8	4	45	1個
3.35	8	4	45	1個
3.4	8	4	45	1個
3.45	8	4	45	1個
3.5	10	4	45	1個
3.55	10	4	45	1個
3.6	10	4	45	1個
3.65	10	4	45	1個
3.7	10	4	45	1個
3.75	10	4	45	1個
3.8	10	4	45	1個
3.85	10	4	45	1個
3.9	10	4	45	1個
3.95	10	4	45	1個

通常単価(税別) (税込単価)	通常出荷日

5,129円 ( 5,642円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,129円 ( 5,642円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,129円 ( 5,642円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,129円 ( 5,642円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,381円 ( 5,919円 )	1日目
5,921円 ( 6,513円 )	1日目
5,331円 ( 5,864円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,331円 ( 5,864円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目
5,887円 ( 6,476円 )	1日目
6,478円 ( 7,126円 )	1日目

基本情報

基本情報

標準スクエアエンドミル2枚刃。
【特長】
・一般鋼材から非鉄、樹脂まで幅広い適用が可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHS形（スクエアタイプ・ショート刃長）
ダイジェット
ワンカット70エンドミル SEHH形（スクエアタイプ・レギュラ刃長）
オーエスジー
AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
