サイトウ製作所（ATOM・アトム）

ラジアスエンドミル 2枚刃

カタログ |

数量スライド割引

通常単価(税別): 5,662円～8,092円

税込単価: 6,228円～8,901円

ラジアスエンドミル（2枚刃）AERS。【特長】・コーナーRと底面ストレート...

加工用途（加工形状）
平面 / 側面 / 曲面
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
刃径公差
-0.03～0

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

ラジアスエンドミル(2枚刃) AERSの特長

寸法図

型番 CODE NUMBER	径 φD	R	刃長 l	全長 L	シャンク d
AERS-01010	1	0.1	3	45	4
AERS-01020	1	0.2	3	45	4
AERS-01030	1	0.3	3	45	4
AERS-01520	1.5	0.2	5	45	4
AERS-01530	1.5	0.3	5	45	4
AERS-01550	1.5	0.5	5	45	4
AERS-02020	2	0.2	6	45	4
AERS-02030	2	0.3	6	45	4
AERS-02050	2	0.5	6	45	4
AERS-02520	2.5	0.2	8	45	4
AERS-02530	2.5	0.3	8	45	4
AERS-02550	2.5	0.5	8	45	4
AERS-02575	2.5	0.75	8	45	4
AERS-03020	3	0.2	8	50	6
AERS-03030	3	0.3	8	50	6
AERS-03050	3	0.5	8	50	6
AERS-03075	3	0.75	8	50	6
AERS-03100	3	1	8	50	6
AERS-04020	4	0.2	12	60	6
AERS-04030	4	0.3	12	60	6
AERS-04050	4	0.5	12	60	6
AERS-04075	4	0.75	12	60	6
AERS-04100	4	1	12	60	6
AERS-04150	4	1.5	12	60	6
AERS-05020	5	0.2	15	60	6
AERS-05030	5	0.3	15	60	6
AERS-05050	5	0.5	15	60	6

型番 CODE NUMBER	径 φD	R	刃長 l	全長 L	シャンク d
AERS-05075	5	0.75	15	60	6
AERS-05100	5	1	15	60	6
AERS-05150	5	1.5	15	60	6
AERS-05200	5	2	15	60	6
AERS-06020	6	0.2	15	60	6
AERS-06030	6	0.3	15	60	6
AERS-06050	6	0.5	15	60	6
AERS-06075	6	0.75	15	60	6
AERS-06100	6	1	15	60	6
AERS-06150	6	1.5	15	60	6
AERS-06200	6	2	15	60	6

切削条件

被削材 Work Materials	炭素鋼 SS材 S50C Carbon Steel			合金鋼 SCM SK材 Alloy Steel			調質鋼 NAK Prehardened Steel			アルミ・銅合金・樹脂 Aluminium・Copper Alloy & Resin
刃径 Diameter	回転数 Speed (RPM)	送り速度 Feed		回転数 Speed (RPM)	送り速度 Feed		回転数 Speed (RPM)	送り速度 Feed		回転数 Speed (RPM)	送り速度 Feed
		mm/min			mm/min			mm/min			mm/min
		側面 SideMilling	溝 Slotting		側面 SideMilling	溝 Slotting		側面 SideMilling	溝 Slotting		側面 SideMilling	溝 Slotting
1	11,400	100	40	10,200	70	35	7,700	65	30	19,000	200	80
1.5	7,700	100	40	6,800	70	35	5,100	65	30	12,700	200	80
2	5,800	100	40	5,100	70	35	3,800	65	30	9,500	200	80
2.5	4,600	100	40	4,100	70	35	3,000	65	30	7,600	200	80
3	3,800	120	50	3,400	95	40	2,600	75	35	6,400	240	100
4	2,900	120	50	2,600	95	40	1,900	75	35	4,800	240	100
5	2,300	140	55	2,000	110	45	1,500	90	40	3,800	280	110
6	1,900	140	55	1,700	110	45	1,300	90	40	3,200	280	110

注意

1.機械、チャックは剛性のある精度の高いものをご使用下さい。
2.チャッキング時のエンドミルの振れ精度は0.01mm以下に抑えて下さい。
3.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

AERS切り込み量

側面加工

溝加工

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

最小発注数量

1	3	0.1	4	45	±20	1個
1	3	0.2	4	45	±20	1個
1	3	0.3	4	45	±20	1個
1.5	5	0.2	4	45	±20	1個
1.5	5	0.3	4	45	±20	1個
1.5	5	0.5	4	45	±30	1個
2	6	0.2	4	45	±20	1個
2	6	0.3	4	45	±20	1個
2	6	0.5	4	45	±30	1個
2.5	8	0.2	4	45	±20	1個
2.5	8	0.3	4	45	±20	1個
2.5	8	0.5	4	45	±30	1個
2.5	8	0.75	4	45	±30	1個
3	8	0.2	6	50	±20	1個
3	8	0.3	6	50	±20	1個
3	8	0.5	6	50	±30	1個
3	8	0.75	6	50	±30	1個
3	8	1	6	50	±50	1個
4	12	0.2	6	60	±20	1個
4	12	0.3	6	60	±20	1個
4	12	0.5	6	60	±30	1個
4	12	0.75	6	60	±30	1個
4	12	1	6	60	±50	1個
4	12	1.5	6	60	±50	1個
5	15	0.2	6	60	±20	1個
5	15	0.3	6	60	±20	1個
5	15	0.5	6	60	±30	1個
5	15	0.75	6	60	±30	1個
5	15	1	6	60	±50	1個
5	15	1.5	6	60	±50	1個
5	15	2	6	60	±50	1個
6	15	0.2	6	60	±20	1個
6	15	0.3	6	60	±20	1個
6	15	0.5	6	60	±30	1個
6	15	0.75	6	60	±30	1個
6	15	1	6	60	±50	1個
6	15	1.5	6	60	±50	1個
6	15	2	6	60	±50	1個

通常単価(税別) (税込単価)	通常出荷日

6,124円 ( 6,736円 )	1日目
6,104円 ( 6,714円 )	1日目
6,104円 ( 6,714円 )	1日目
6,031円 ( 6,634円 )	1日目
6,031円 ( 6,634円 )	1日目
6,031円 ( 6,634円 )	1日目
5,662円 ( 6,228円 )	1日目
5,884円 ( 6,472円 )	1日目
6,104円 ( 6,714円 )	1日目
5,662円 ( 6,228円 )	1日目
5,884円 ( 6,472円 )	1日目
6,104円 ( 6,714円 )	1日目
6,398円 ( 7,038円 )	1日目
6,104円 ( 6,714円 )	1日目
6,398円 ( 7,038円 )	1日目
6,619円 ( 7,281円 )	1日目
6,986円 ( 7,685円 )	1日目
7,208円 ( 7,929円 )	1日目
6,104円 ( 6,714円 )	1日目
6,472円 ( 7,119円 )	1日目
6,766円 ( 7,443円 )	1日目
7,355円 ( 8,091円 )	1日目
7,133円 ( 7,846円 )	1日目
7,355円 ( 8,091円 )	5日目
6,251円 ( 6,876円 )	1日目
6,472円 ( 7,119円 )	1日目
6,766円 ( 7,443円 )	1日目
7,724円 ( 8,496円 )	1日目
7,355円 ( 8,091円 )	1日目
7,724円 ( 8,496円 )	1日目
8,092円 ( 8,901円 )	5日目
6,398円 ( 7,038円 )	1日目
6,766円 ( 7,443円 )	1日目
6,986円 ( 7,685円 )	1日目
7,870円 ( 8,657円 )	5日目
7,504円 ( 8,254円 )	1日目
7,870円 ( 8,657円 )	1日目
8,092円 ( 8,901円 )	1日目

詳細情報

基本情報

基本情報

ラジアスエンドミル（2枚刃）AERS。
【特長】
・コーナーRと底面ストレート加工を同時に加工。
・直線部からR部にスムーズにつながった高精度ラジアス形状。

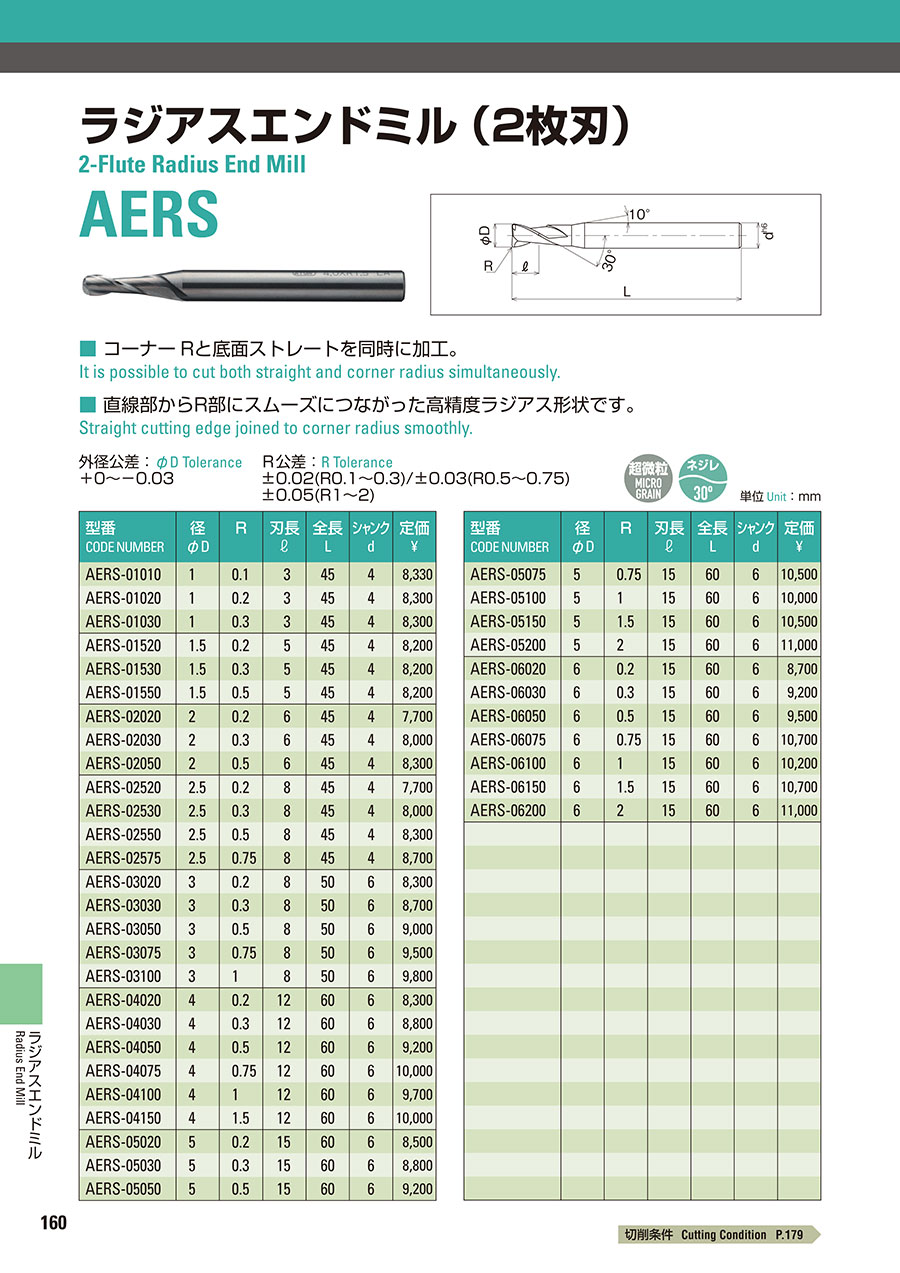

カタログ

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードラジアスエンドミル EHHRE-TH3
オーエスジー
AE-VMFE 超硬防振型エンドミルラジアスタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
