ミニチュアロング刃長スクエアエンドミル 2枚刃
- 通常単価(税別)
- 7,972円～20,235円
- 税込単価
- 8,769円～22,259円
最適刃長の選択が可能な豊富な刃長バリエーションのスクエアエンドミル。 【特長】 ・樹脂モデリング加工、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

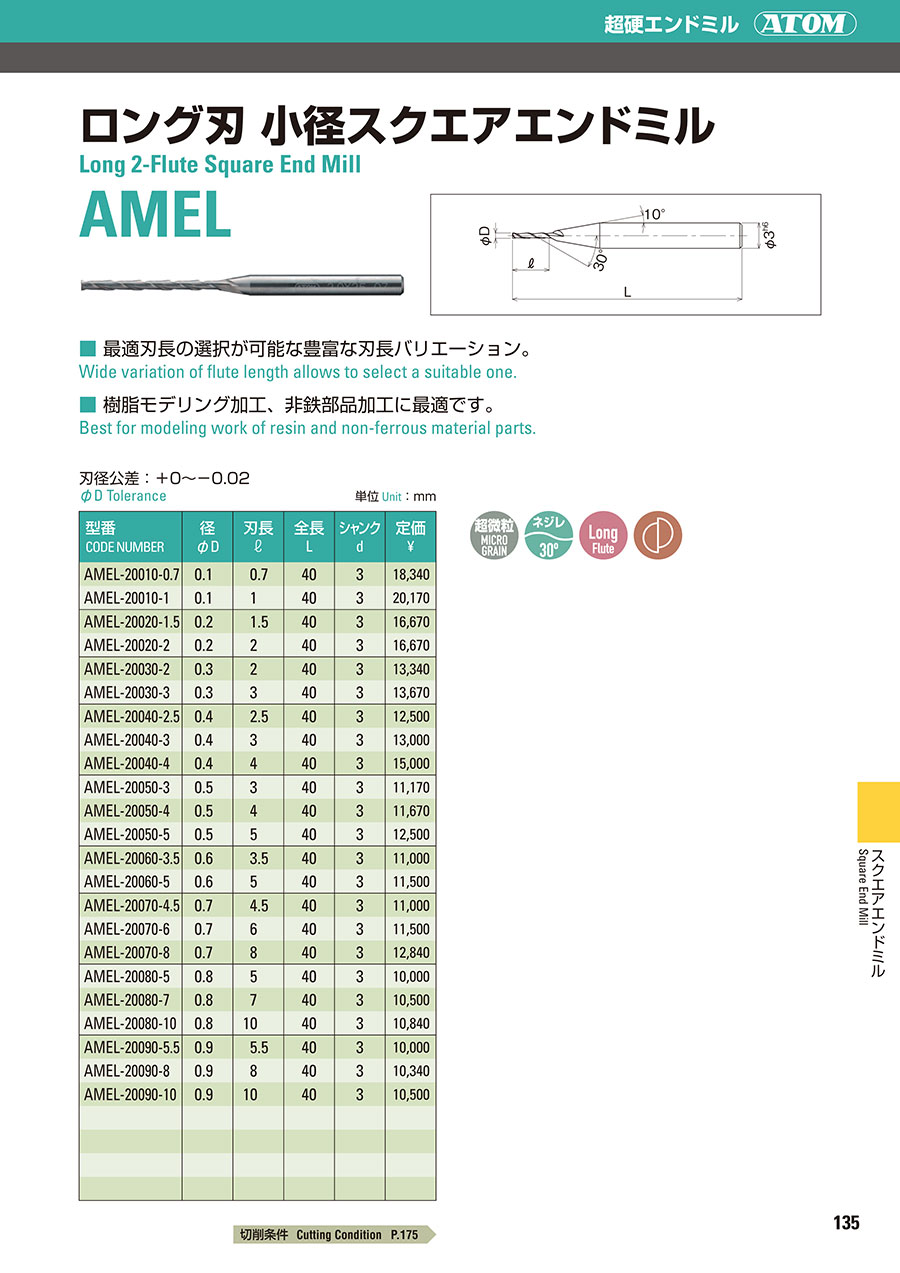

ロング刃スクエアエンドミルの特長
寸法
寸法図
単位:mm
| 型番 CODE NUMBER | 径 φD | 刃長 l | 全長 L | シャンク d |
|---|---|---|---|---|
| AMEL-20010-0.7 | 0.1 | 0.7 | 40 | 3 |
| AMEL-20010-1 | 0.1 | 1 | 40 | 3 |
| AMEL-20020-1.5 | 0.2 | 1.5 | 40 | 3 |
| AMEL-20020-2 | 0.2 | 2.0 | 40 | 3 |
| AMEL-20030-2 | 0.3 | 2 | 40 | 3 |
| AMEL-20030-3 | 0.3 | 3 | 40 | 3 |
| AMEL-20040-2.5 | 0.4 | 2.5 | 40 | 3 |
| AMEL-20040-3 | 0.4 | 3 | 40 | 3 |
| AMEL-20040-4 | 0.4 | 4 | 40 | 3 |
| AMEL-20050-3 | 0.5 | 3 | 40 | 3 |
| AMEL-20050-4 | 0.5 | 4 | 40 | 3 |
| AMEL-20050-5 | 0.5 | 5 | 40 | 3 |
| AMEL-20060-3.5 | 0.6 | 3.5 | 40 | 3 |
| AMEL-20060-5 | 0.6 | 5 | 40 | 3 |
| AMEL-20070-4.5 | 0.7 | 4.5 | 40 | 3 |
| AMEL-20070-6 | 0.7 | 6 | 40 | 3 |
| AMEL-20070-8 | 0.7 | 8 | 40 | 3 |
| AMEL-20080-5 | 0.8 | 5 | 40 | 3 |
| AMEL-20080-7 | 0.8 | 7 | 40 | 3 |
| AMEL-20080-10 | 0.8 | 10 | 40 | 3 |
| AMEL-20090-5.5 | 0.9 | 5.5 | 40 | 3 |
| AMEL-20090-8 | 0.9 | 8 | 40 | 3 |
| AMEL-20090-10 | 0.9 | 10 | 40 | 3 |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
超硬エンドミル切削条件
| 被削材 Work Materials | 炭素鋼 SS材 S50C Carbon Steel | 合金鋼 SCM SK材 Alloy Steel | 調質鋼 NAK Prehardened Steel | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径 Diameter | 刃長 Flute length | 回転数 Speed (RPM) | 送り Feed (mm/min) | 切り込み 幅(Ar) Cutting Width | 切込深さ (Ad) Cutting Depth | 回転数 Speed (RPM) | 送り Feed (mm/min) | 切り込み 幅(Ar) Cutting Width | 切込深さ (Ad) Cutting Depth | 回転数 Speed (RPM) | 送り Feed (mm/min) | 切り込み 幅(Ar) Cutting Width | 切込深さ (Ad) Cutting Depth |
| 0.1 | 0.7 | 16,000 | 10 | 0.01D | 1D | 13,000 | 7 | 0.01D | 1D | 12,000 | 6 | 0.01D | 1D |
| 0.1 | 1 | 16,000 | 10 | 0.01D | 1D | 13,000 | 7 | 0.01D | 1D | 12,000 | 6 | 0.01D | 1D |
| 0.2 | 1.5 | 14,000 | 10 | 0.05D | 1D | 11,200 | 7 | 0.05D | 1D | 10,000 | 6 | 0.05D | 1D |
| 0.2 | 2 | 14,000 | 10 | 0.015D | 1D | 11,200 | 7 | 0.015D | 1D | 10,000 | 6 | 0.015D | 1D |
| 0.3 | 2 | 14,000 | 15 | 0.05 | 2D | 11,200 | 10 | 0.05 | 2D | 10,000 | 8 | 0.05 | 2D |
| 0.3 | 3 | 14,000 | 15 | 0.02 | 2D | 11,200 | 10 | 0.02 | 2D | 10,000 | 8 | 0.02 | 2D |
| 0.5 | 3・4 | 10,500 | 40 | 0.05D | 2D | 8,400 | 30 | 0.05D | 2D | 6,700 | 25 | 0.05D | 2D |
| 0.5 | 5 | 10,500 | 40 | 0.025D | 2D | 8,400 | 30 | 0.025D | 2D | 6,700 | 25 | 0.025D | 2D |
| 0.8 | 5・7 | 9,100 | 50 | 0.05D | 2D | 7,300 | 35 | 0.05D | 2D | 5,800 | 25 | 0.05D | 2D |
| 0.8 | 10 | 9,100 | 50 | 0.025D | 2D | 7,300 | 35 | 0.025D | 2D | 5,800 | 25 | 0.025D | 2D |
| 1 | 5・6 | 9,500 | 70 | 0.05D | 2D | 7,600 | 45 | 0.05D | 2D | 5,700 | 35 | 0.05D | 2D |
| 1 | 7.5 | 9,500 | 70 | 0.05D | 2D | 7,600 | 45 | 0.05D | 2D | 5,700 | 35 | 0.05D | 2D |
| 1 | 10 | 9,500 | 70 | 0.025D | 2D | 7,600 | 45 | 0.025D | 2D | 5,700 | 35 | 0.025D | 2D |
| 1 | 12 | 9,500 | 70 | 0.025D | 2D | 7,600 | 45 | 0.025D | 2D | 5,700 | 35 | 0.025D | 2D |
| 1.2 | 7.5・10 | 8,000 | 70 | 0.05D | 2D | 6,400 | 45 | 0.05D | 2D | 5,700 | 35 | 0.05D | 2D |
| 1.2 | 12 | 8,000 | 70 | 0.03D | 2D | 6,400 | 45 | 0.03D | 2D | 5,700 | 35 | 0.03D | 2D |
| 1.5 | 10・15 | 6,500 | 70 | 0.05D | 2D | 5,200 | 45 | 0.05D | 2D | 3,800 | 35 | 0.05D | 2D |
| 1.5 | 18 | 6,500 | 70 | 0.025D | 2D | 5,200 | 45 | 0.025D | 2D | 3,800 | 35 | 0.025D | 2D |
| 1.5 | 20 | 6,500 | 70 | 0.025D | 2D | 5,200 | 45 | 0.025D | 2D | 3,800 | 35 | 0.025D | 2D |
| 2 | 10・12・15 | 5,000 | 90 | 0.05D | 3D | 4,000 | 55 | 0.05D | 3D | 2,900 | 40 | 0.05D | 3D |
| 2 | 20 | 5,000 | 90 | 0.05D | 3D | 4,000 | 55 | 0.05D | 3D | 2,900 | 40 | 0.05D | 3D |
| 2.5 | 15・20・25 | 4,000 | 90 | 0.05D | 3D | 3,200 | 60 | 0.05D | 3D | 2,300 | 40 | 0.05D | 3D |
| 3 | 20・25.30 | 3,200 | 90 | 0.05D | 3D | 2,600 | 70 | 0.05D | 3D | 1,900 | 45 | 0.05D | 3D |
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,942円 ( 13,136円 ) | 3日目 |
20,235円 ( 22,259円 ) | 3日目 |
10,860円 ( 11,946円 ) | 3日目 |
10,860円 ( 11,946円 ) | 5日目 |
13,421円 ( 14,763円 ) | 3日目 |
8,905円 ( 9,796円 ) | 3日目 |
12,543円 ( 13,797円 ) | 3日目 |
13,040円 ( 14,344円 ) | 3日目 |
15,049円 ( 16,554円 ) | 3日目 |
11,211円 ( 12,332円 ) | 3日目 |
11,707円 ( 12,878円 ) | 3日目 |
8,141円 ( 8,955円 ) | 3日目 |
12,494円 ( 13,743円 ) | 3日目 |
8,092円 ( 8,901円 ) | 3日目 |
11,573円 ( 12,730円 ) | 3日目 |
8,361円 ( 9,197円 ) | 3日目 |
11,359円 ( 12,495円 ) | 3日目 |
11,899円 ( 13,089円 ) | 3日目 |
7,972円 ( 8,769円 ) | 3日目 |
11,329円 ( 12,462円 ) | 3日目 |
11,713円 ( 12,884円 ) | 3日目 |
11,899円 ( 13,089円 ) | 3日目 |
