マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズ

Name: マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズ
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993934
Rating: 4.1 (9 reviews)

カタログ |

4.1

平均満足度4.1

この商品のレビューをみる（9件）

通常単価(税別): 4,212円～14,941円

税込単価: 4,633円～16,435円

鋼材細穴加工用に開発された、安定した長寿命加工を実現するシリーズです。【特長】...

詳細情報を確認する

シャンク径・MT No
3
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
直径公差 (mm)
-0.005～0
工具材質（詳細）
超微粒子合金
コーティング・表面処理（詳細）
FCS コーティング（TiAlN系）
被削材（詳細）
一般鋼/樹脂/調質鋼/アルミ/高硬度鋼/ステンレス鋼
ねじれ角 (°)
30
コーティング有無
有
シャンクタイプ詳細
ルーマ型

未確定：候補が297型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

特長

S50C、SCM、SK材などの鋼材の多孔穴加工用に開発されたドリル。
チップポケットを広く設計、高速・高送りの条件下でも切粉がスムーズに排出される。

小径ドリルの切れ刃エッジを生かすため、小径専用のファインコーティングシステム（FCS）を採用。
切れ味と耐摩耗性を追及したコーティングドリル。

マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズ　特長関連画像3

中間サイズφ1.6mm以上は切れ刃エッジにホーニング加工を付与した。
それにより、高周速（V）・高送りにおける切れ刃のチッピングを抑制し、より長い工具寿命を実現する。

性能・試験情報

工具寿命比較

他社品との寿命比較（平均値／加工回数5回）
加工条件　回転数：20,000rpm 送り（F）：80mm/min.（0.004mm/re.）ステップ（Q）：0.05mm ドリル径：φ0.3mm 穴深さ（t）：3mm

被削材 S50C

被削材 SCM440

外形図

φD<1.6:α°=120° φD≧1.6:α°=135°

l2=2.0 φD=φ0.02～0.04 l2=3.0 φD=φ0.05φ0.09

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材 Work Materials	炭素鋼・合金鋼・工具鋼 Steel						ステンレス Stainless Stee
被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD(HRC30~38)		SUS304等オーステナイト系 SUS304/316 Austentic		マルテンサイト・フェライト系 SUS420/430 Martensitic & Ferritic
先端径	条件
先端径	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.03～ 0.09	10,000→ 20,000	0.001～ 0.0015	10,000→ 20,000	0.001～ 0.0015	10,000→ 20,000	0.001	10,000→ 15,000	0.001～ 0.0015	10,000→ 20,000	0.001～ 0.002
φ0.1～ 0.29	25,000～ 20,000	0.002～ 0.01	20,000～ 15,000	0.0015～ 0.007	17,000～ 13,000	0.001～ 0.004	15,000～ 7,500	0.0005～ 0.001	20,000～ 13,000	0.0005～ 0.001
φ0.3～ 0.49	20,000～ 18,000	0.01～ 0.02	15,000	0.007～ 0.01	13,000～ 10,000	0.003～ 0.005	10,000～ 8,000	0.002～ 0.01	13,000～ 9,500	0.002～ 0.01
φ0.5～ 0.99	18,000～ 15,000	0.02～ 0.04	15,000～ 9,500	0.01～ 0.02	10,000～ 7,000	0.005～ 0.01	8,000～ 6,000	0.015～ 0.02	9,500～ 7,000	0.015～ 0.02
φ1～ 1.99	15,000～ 9,500	0.03～ 0.06	9,500～ 6,000	0.02～ 0.05	7,000～ 4,000	0.01～ 0.03	6,000～ 4,000	0.02～ 0.04	7,000～ 4,000	0.02～ 0.04
φ2.0～ 3.0	9,500～ 6,300	0.07～ 0.1	6,000～ 4,800	0.05～ 0.08	4,000～ 3,000	0.02～ 0.04	4,000～ 3,700	0.03～ 0.05	4,000～ 3,000	0.03～ 0.05

切削条件時の注意

細穴、特にφ1.0（直径1.0mm）以下の穴あけ加工の場合には、ガイド穴（センター穴）を施した上で穴加工を行って下さい。ドリル食い付き時の破損・チッピングを防ぎます。
チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
ドリルφ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

選定サポート情報

ショート刃（ADRS-SV）／標準刃長（ADR-SV）／セミロング刃（ADRSL-SV）／ロング刃（ADRL-SV）の4型番を標準化。
加工穴深さに応じた刃長のドリルが選べる。

マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズ　特長関連画像2

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

先端角

(°)

シンニング

有効加工深さ

(mm)

外形図

最小発注数量

0.03	0.6	38	120	-	0.6	TYPE1	1個
0.04	0.8	38	120	-	0.8	TYPE1	1個
0.05	1.1	38	120	-	1.1	TYPE1	1個
0.06	1.2	38	120	-	1.2	TYPE1	1個
0.07	1.4	38	120	-	1.4	TYPE1	1個
0.08	1.6	38	120	-	1.6	TYPE1	1個
0.09	1.8	38	120	-	1.8	TYPE1	1個
0.1	2.5	38	120	-	2.5	TYPE2	1個
0.11	2.5	38	120	-	2.5	TYPE2	1個
0.12	3	38	120	-	3	TYPE2	1個
0.13	3	38	120	-	3	TYPE2	1個
0.14	3	38	120	-	3	TYPE2	1個
0.15	4	38	120	-	4	TYPE2	1個
0.16	4	38	120	-	4	TYPE2	1個
0.17	4.5	38	120	-	4.5	TYPE2	1個
0.18	4.5	38	120	-	4.5	TYPE2	1個
0.19	4.5	38	120	-	4.5	TYPE2	1個
0.2	6	38	120	-	6	TYPE2	1個
0.21	6	38	120	-	6	TYPE2	1個
0.22	6	38	120	-	6	TYPE2	1個
0.23	6	38	120	-	6	TYPE2	1個
0.24	6	38	120	-	6	TYPE2	1個
0.25	7	38	120	-	7	TYPE2	1個
0.26	7	38	120	-	7	TYPE2	1個
0.27	7	38	120	-	7	TYPE2	1個
0.28	7	38	120	-	7	TYPE2	1個
0.29	7	38	120	-	7	TYPE2	1個
0.3	9	45	120	-	9	TYPE2	1個
0.31	9	45	120	-	9	TYPE2	1個
0.32	9	45	120	-	9	TYPE2	1個
0.33	9	45	120	-	9	TYPE2	1個
0.34	9	45	120	-	9	TYPE2	1個
0.35	10	45	120	-	10	TYPE2	1個
0.36	10	45	120	-	10	TYPE2	1個
0.37	10	45	120	-	10	TYPE2	1個
0.38	10	45	120	-	10	TYPE2	1個
0.39	10	45	120	-	10	TYPE2	1個
0.4	12	45	120	-	12	TYPE2	1個
0.41	12	45	120	-	12	TYPE2	1個
0.42	12	45	120	-	12	TYPE2	1個
0.43	12	45	120	-	12	TYPE2	1個
0.44	12	45	120	-	12	TYPE2	1個
0.45	12	45	120	-	12	TYPE2	1個
0.46	12	45	120	-	12	TYPE2	1個
0.47	12	45	120	-	12	TYPE2	1個
0.48	12	45	120	-	12	TYPE2	1個
0.49	12	45	120	-	12	TYPE2	1個
0.5	12	45	120	-	12	TYPE2	1個
0.51	12	45	120	-	12	TYPE2	1個
0.52	12	45	120	-	12	TYPE2	1個
0.53	12	45	120	-	12	TYPE2	1個
0.54	12	45	120	-	12	TYPE2	1個
0.55	12	45	120	-	12	TYPE2	1個
0.56	12	45	120	-	12	TYPE2	1個
0.57	12	45	120	-	12	TYPE2	1個
0.58	12	45	120	-	12	TYPE2	1個
0.59	12	45	120	-	12	TYPE2	1個
0.6	15	45	120	-	15	TYPE2	1個
0.61	15	45	120	-	15	TYPE2	1個
0.62	15	45	120	-	15	TYPE2	1個

通常単価(税別) (税込単価)	通常出荷日

14,941円 ( 16,435円 )	1日目
11,270円 ( 12,397円 )	1日目
9,863円 ( 10,849円 )	3日目
8,830円 ( 9,713円 )	1日目
7,793円 ( 8,572円 )	1日目
7,578円 ( 8,336円 )	5日目
7,187円 ( 7,906円 )	1日目
5,440円 ( 5,984円 )	5日目
4,617円 ( 5,079円 )	1日目
4,617円 ( 5,079円 )	5日目
4,617円 ( 5,079円 )	1日目
4,617円 ( 5,079円 )	5日目
4,617円 ( 5,079円 )	3日目
4,617円 ( 5,079円 )	1日目
4,617円 ( 5,079円 )	1日目
4,891円 ( 5,380円 )	5日目
4,891円 ( 5,380円 )	在庫品1日目当日出荷可能
4,891円 ( 5,380円 )	1日目
4,891円 ( 5,380円 )	1日目
4,891円 ( 5,380円 )	1日目
4,891円 ( 5,380円 )	5日目
4,891円 ( 5,380円 )	在庫品1日目当日出荷可能
4,891円 ( 5,380円 )	1日目
4,891円 ( 5,380円 )	1日目
4,891円 ( 5,380円 )	在庫品1日目当日出荷可能
4,891円 ( 5,380円 )	5日目
4,891円 ( 5,380円 )	1日目
4,470円 ( 4,917円 )	5日目
4,470円 ( 4,917円 )	5日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	5日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	5日目
4,470円 ( 4,917円 )	3日目
4,470円 ( 4,917円 )	3日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	3日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	5日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	1日目
4,470円 ( 4,917円 )	1日目

基本情報

基本情報

鋼材細穴加工用に開発された、安定した長寿命加工を実現するシリーズです。
【特長】
・軟鋼材から高硬度（HRC50）まで幅広い対応が可能なコーティングドリルです。

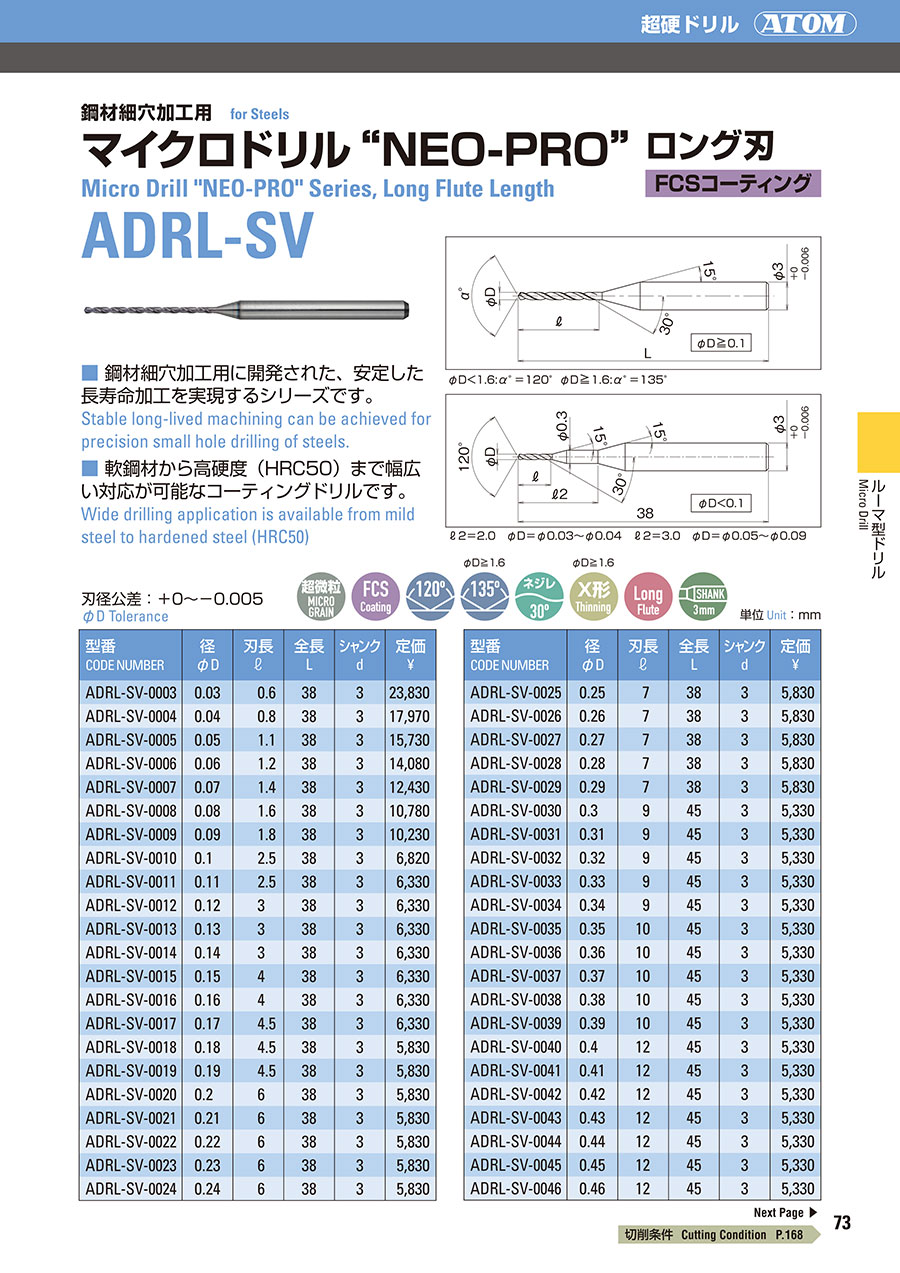

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズのレビュー

4.1平均満足度：4.19件のレビュー

星5
11%
星4
89%
星3
0%
星2
0%
星1
0%

硬度60

満足度：4.02020/06/20

硬度62度のSKD11の材質もなんなく加工できました非常に重宝です細穴放電必要ないので

1人が参考にしています。

細穴

満足度：4.02020/05/23

細穴放電がいらないので非常に重宝しております放電加工だと時間がかかりますｈし

1人が参考にしています。

製品の仕上げ加工に使用しています

満足度：4.02022/06/08

当社で製作している、セラミックにコーティング仕上をした製品に使用しています。今回穴部に変則があり、急遽穴を仕上げるために...もっと読む

0人が参考にしています。

アルミエア−ブロック材、細穴加工

満足度：4.02021/06/18

アルミ材へ、細穴加工、加工精度、工具寿命、問題ありません。納期も短納期なので、助かります。

0人が参考にしています。

マシニングセンターで細穴加工

満足度：4.02020/12/25

ADALシリーズを以前、購入使用していましたが、加工物の材質（HPM38やNAK80）によっては折れトラブルで苦労しま...もっと読む

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品マイクロドリル NEO-PRO ロング刃 ADRL-SVシリーズ	マイクロドリル NEO-PRO セミロング刃 ADRSL-SVシリーズ	マイクロドリル NEO-PRO ショート刃 ADRS-SVシリーズ	マイクロドリル NEO-PRO 標準刃長 ADR-SVシリーズ	難削材用マイクロドリルロング刃 ADRL-SUS	DLCルーマドリルロング刃 ADRL-DLC
メーカー	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）
通常価格	4,212円-	3,936円 -	3,469円 -	3,469円 -	3,984円 -	4,620円 -
通常出荷日	在庫品1日目〜	1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	1日目
シャンク径・MT No	3	3	3	3	3	3
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / チタン	アルミ / 銅 / 樹脂
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	非鉄用（DLC）

よく一緒に購入される商品

日進工具
MHR230 無限コーティング 2枚刃ロ…4.2
通常価格(税別) : 2,751円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬ロングネックスクエアエ…4.5
通常価格(税別) : 910円-
通常出荷日 : 在庫品1日目～
当日出荷可能
サイトウ製作所（ATOM・ア…
ルーマドリルロング刃4
通常価格(税別) : 3,892円-
通常出荷日 : 在庫品1日目～
当日出荷可能
サイトウ製作所（ATOM・ア…
2枚刃微小径スクエアエンドミル AMES…0
通常価格(税別) : 4,980円-
通常出荷日 : 1日目～
エフ・ピー・ツール
超硬リーマ Gシリーズ CG4.4
通常価格(税別) : 2,780円-
通常出荷日 : 在庫品1日目～
当日出荷可能
日進工具
MHRH230 高硬度用2枚刃ロングネッ…4
通常価格(税別) : 3,027円-
通常出荷日 : 在庫品1日目～
当日出荷可能
サイトウ製作所（ATOM・ア…
NCポインティングドリル V-ADPF3…0
通常価格(税別) : 5,200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
栄工舎
超硬ソリッドキーシードカッター CSKC0
通常価格(税別) : 10,304円-
通常出荷日 : 在庫品1日目～
当日出荷可能
大昭和精機
ニューベビーコレット4.3
通常価格(税別) : 5,811円-
通常出荷日 : 在庫品1日目～
当日出荷可能
