サイトウ製作所（ATOM・アトム）

NCポインティングドリル V-ADPF30

カタログ

通常単価(税別): 7,997円～54,392円特別価格

税込単価: 8,797円～59,831円特別価格

一部SALE 2026.12.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

NCポインティングドリル鋼材用 V-ADPF30、先端角は120度でTiAlNコーティングです。【特長...

よく一緒に見られています

サイトウ製作所（ATOM・アトム）

通常出荷日：在庫品1日目

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

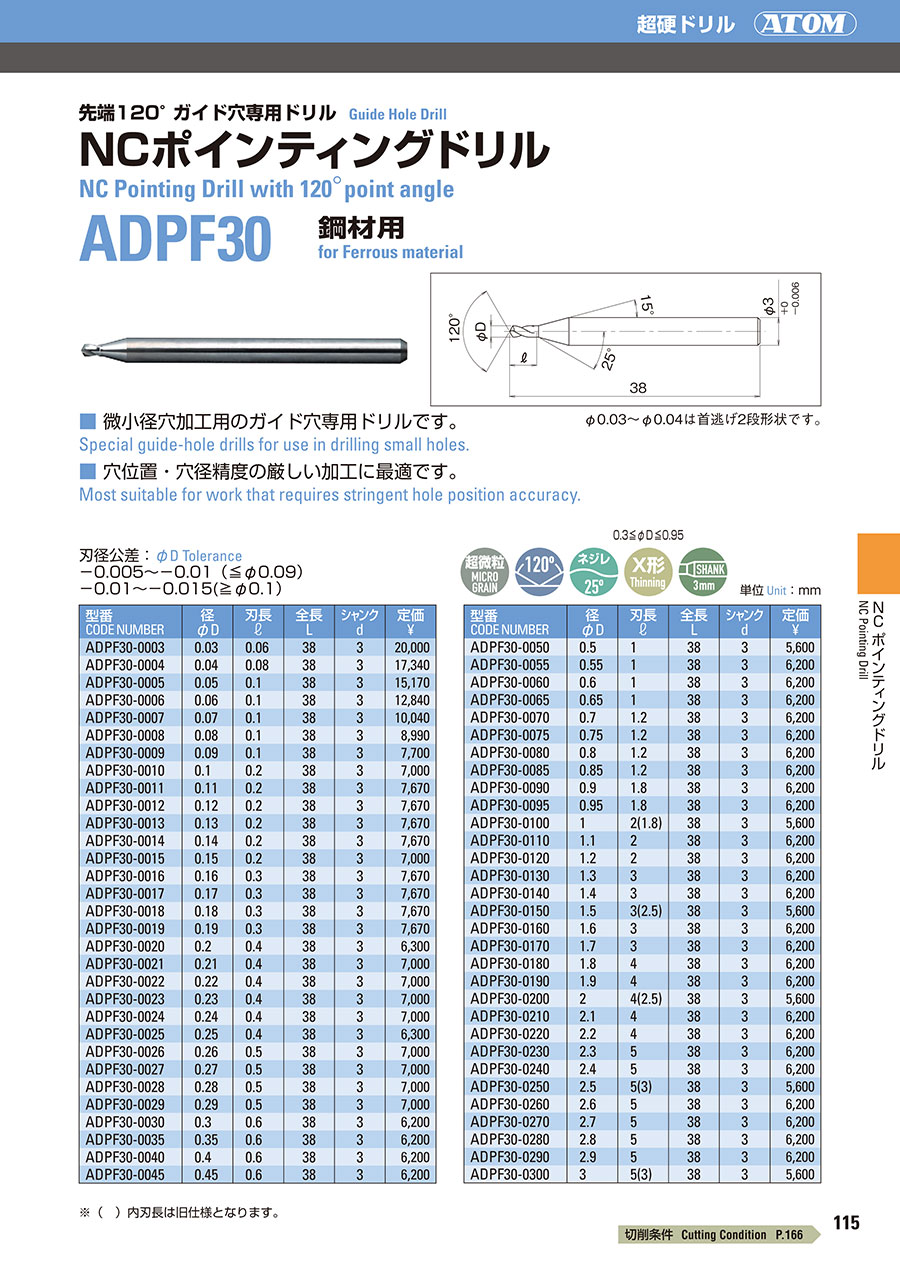

NCポインティングドリル鋼材用（先端角 120度） TiAlNコーティング V-ADPF30

寸法図（φ0.03〜0.04（直径0.03〜0.04mm）は首逃げ2段形状）

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
V-ADPF30-0003	0.03	0.06	38	3
V-ADPF30-0004	0.04	0.08	38	3
V-ADPF30-0005	0.05	0.1	38	3
V-ADPF30-0006	0.06	0.1	38	3
V-ADPF30-0007	0.07	0.1	38	3
V-ADPF30-0008	0.08	0.1	38	3
V-ADPF30-0009	0.09	0.1	38	3
V-ADPF30-0010	0.1	0.2	38	3
V-ADPF30-0011	0.11	0.2	38	3
V-ADPF30-0012	0.12	0.2	38	3
V-ADPF30-0013	0.13	0.2	38	3
V-ADPF30-0014	0.14	0.2	38	3
V-ADPF30-0015	0.15	0.2	38	3
V-ADPF30-0016	0.16	0.3	38	3
V-ADPF30-0017	0.17	0.3	38	3
V-ADPF30-0018	0.18	0.3	38	3
V-ADPF30-0019	0.19	0.3	38	3
V-ADPF30-0020	0.2	0.4	38	3
V-ADPF30-0021	0.21	0.4	38	3
V-ADPF30-0022	0.22	0.4	38	3
V-ADPF30-0023	0.23	0.4	38	3
V-ADPF30-0024	0.24	0.4	38	3
V-ADPF30-0025	0.25	0.4	38	3
V-ADPF30-0026	0.26	0.5	38	3
V-ADPF30-0027	0.27	0.5	38	3
V-ADPF30-0028	0.28	0.5	38	3
V-ADPF30-0029	0.29	0.5	38	3
V-ADPF30-0030	0.3	0.6	38	3
V-ADPF30-0035	0.35	0.6	38	3
V-ADPF30-0040	0.4	0.6	38	3
V-ADPF30-0045	0.45	0.6	38	3

型番 CODE NUMBER	径 φD	刃長 l	全長 L	シャンク d
V-ADPF30-0050	0.5	1	38	3
V-ADPF30-0055	0.55	1	38	3
V-ADPF30-0060	0.6	1	38	3
V-ADPF30-0065	0.65	1	38	3
V-ADPF30-0070	0.7	1.2	38	3
V-ADPF30-0075	0.75	1.2	38	3
V-ADPF30-0080	0.8	1.2	38	3
V-ADPF30-0085	0.85	1.2	38	3
V-ADPF30-0090	0.9	1.8	38	3
V-ADPF30-0095	0.95	1.8	38	3
V-ADPF30-0100	1	2	38	3
V-ADPF30-0110	1.1	2	38	3
V-ADPF30-0120	1.2	2	38	3
V-ADPF30-0130	1.3	3	38	3
V-ADPF30-0140	1.4	3	38	3
V-ADPF30-0150	1.5	3	38	3
V-ADPF30-0160	1.6	3	38	3
V-ADPF30-0170	1.7	3	38	3
V-ADPF30-0180	1.8	4	38	3
V-ADPF30-0190	1.9	4	38	3
V-ADPF30-0200	2	4	38	3
V-ADPF30-0210	2.1	4	38	3
V-ADPF30-0220	2.2	4	38	3
V-ADPF30-0230	2.3	5	38	3
V-ADPF30-0240	2.4	5	38	3
V-ADPF30-0250	2.5	5	38	3
V-ADPF30-0260	2.6	5	38	3
V-ADPF30-0270	2.7	5	38	3
V-ADPF30-0280	2.8	5	38	3
V-ADPF30-0290	2.9	5	38	3
V-ADPF30-0300	3	5	38	3

ガイド穴専用ドリル超硬 NCポインティングドリル

120度タイプ位置決め専用

ガイド穴の底辺が広いと正確な穴位置が得られない。

特徴

小径、微小径穴加工用に設計されたガイド（センター）穴専用ドリル。
φ0.3～0.95（直径0.3～0.95mm）はシンニングを施し、小径で高い位置精度のガイド穴が得られる。
φ1（直径1mm）以上はシンニング無しで先端チゼル幅を小さく設計。高い位置精度を確保しながら、中心付近まで先端角を有効に使用可能。
共にガイド穴底辺の幅は二次工程ドリル芯厚より狭く保たれる。

用途・効果

正確なガイド穴により加工穴曲がりを防ぐ。
ドリル食い付き時に起こる刃先の破損、チッピングを防ぐ。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

溝長

(mm)

刃径公差

(mm)

シンニング

最小発注数量

0.02	0.04	－0.002～－0.009	-	1個
0.03	0.06	－0.002～－0.009	-	1個
0.04	0.08	－0.002～－0.009	-	1個
0.05	0.1	－0.002～－0.009	-	1個
0.06	0.1	－0.002～－0.009	-	1個
0.07	0.1	－0.002～－0.009	-	1個
0.08	0.1	－0.002～－0.009	-	1個
0.09	0.1	－0.002～－0.009	-	1個
0.1	0.2	－0.007～－0.014	-	1個
0.11	0.2	－0.007～－0.014	-	1個
0.12	0.2	－0.007～－0.014	-	1個
0.13	0.2	－0.007～－0.014	-	1個
0.14	0.2	－0.007～－0.014	-	1個
0.15	0.2	－0.007～－0.014	-	1個
0.16	0.3	－0.007～－0.014	-	1個
0.17	0.3	－0.007～－0.014	-	1個
0.18	0.3	－0.007～－0.014	-	1個
0.19	0.3	－0.007～－0.014	-	1個
0.2	0.4	－0.007～－0.014	-	1個
0.21	0.4	－0.007～－0.014	-	1個
0.22	0.4	－0.007～－0.014	-	1個
0.23	0.4	－0.007～－0.014	-	1個
0.24	0.4	－0.007～－0.014	-	1個
0.25	0.4	－0.007～－0.014	-	1個
0.26	0.5	－0.007～－0.014	-	1個
0.27	0.5	－0.007～－0.014	-	1個
0.28	0.5	－0.007～－0.014	-	1個
0.29	0.5	－0.007～－0.014	-	1個
0.3	0.6	－0.005～－0.013	X形	1個
0.35	0.6	－0.005～－0.013	X形	1個
0.4	0.6	－0.005～－0.013	X形	1個
0.45	0.6	－0.005～－0.013	X形	1個
0.5	1	－0.005～－0.013	X形	1個
0.55	1	－0.005～－0.013	X形	1個
0.6	1	－0.005～－0.013	X形	1個
0.65	1	－0.005～－0.013	X形	1個
0.7	1.2	－0.005～－0.013	X形	1個
0.75	1.2	－0.005～－0.013	X形	1個
0.8	1.2	－0.005～－0.013	X形	1個
0.85	1.2	－0.005～－0.013	X形	1個
0.9	1.8	－0.005～－0.013	X形	1個
0.95	1.8	－0.005～－0.013	X形	1個
1	2	－0.005～－0.013	-	1個
1.1	2	－0.005～－0.013	-	1個
1.2	2	－0.005～－0.013	-	1個
1.3	3	－0.005～－0.013	-	1個
1.4	3	－0.005～－0.013	-	1個
1.5	3	－0.005～－0.013	-	1個
1.6	3	－0.005～－0.013	-	1個
1.7	3	－0.005～－0.013	-	1個
1.8	4	－0.005～－0.013	-	1個
1.9	4	－0.005～－0.013	-	1個
2	4	－0.005～－0.013	-	1個
2.1	4	－0.005～－0.013	-	1個
2.2	4	－0.005～－0.013	-	1個
2.3	5	－0.005～－0.013	-	1個
2.4	5	－0.005～－0.013	-	1個
2.5	5	－0.005～－0.013	-	1個
2.6	5	－0.005～－0.013	-	1個
2.7	5	－0.005～－0.013	-	1個

通常単価(税別) (税込単価)	通常出荷日

54,392円 ( 59,831円 )	3日目
21,951円 ( 24,146円 )	3日目
19,378円 ( 21,316円 )	3日目
17,332円 ( 19,065円 )	3日目
15,020円 ( 16,522円 )	3日目
11,519円 ( 12,671円 )	2日目
11,805円 ( 12,986円 )	3日目
10,396円 ( 11,436円 )	3日目
9,111円 ( 10,022円 )	3日目
9,809円 ( 10,790円 )	3日目
9,821円 ( 10,803円 )	3日目
9,821円 ( 10,803円 )	3日目
9,821円8,347円 ( 9,182円 )	在庫品1日目当日出荷可能
9,077円 ( 9,985円 )	3日目
9,821円 ( 10,803円 )	3日目
9,821円 ( 10,803円 )	3日目
9,849円 ( 10,834円 )	5日目
9,821円 ( 10,803円 )	2日目
8,361円 ( 9,197円 )	2日目
9,017円 ( 9,919円 )	3日目
9,007円 ( 9,908円 )	3日目
9,017円 ( 9,919円 )	3日目
9,017円 ( 9,919円 )	3日目
8,322円 ( 9,154円 )	3日目
9,007円 ( 9,908円 )	3日目
9,041円 ( 9,945円 )	3日目
9,017円 ( 9,919円 )	3日目
9,017円 ( 9,919円 )	3日目
7,997円 ( 8,797円 )	3日目
8,006円 ( 8,807円 )	3日目
8,026円 ( 8,829円 )	3日目
8,026円 ( 8,829円 )	5日目
8,294円 ( 9,123円 )	5日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
8,026円 ( 8,829円 )	2日目
7,997円 ( 8,797円 )	3日目
8,006円 ( 8,807円 )	5日目
8,006円 ( 8,807円 )	3日目
8,006円 ( 8,807円 )	3日目
8,006円6,805円 ( 7,486円 )	在庫品1日目当日出荷可能
8,267円 ( 9,094円 )	5日目
8,113円 ( 8,924円 )	5日目
8,006円 ( 8,807円 )	5日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
8,267円 ( 9,094円 )	3日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
7,997円 ( 8,797円 )	3日目
8,271円 ( 9,098円 )	5日目
7,997円 ( 8,797円 )	3日目
8,006円 ( 8,807円 )	3日目
8,006円 ( 8,807円 )	3日目
8,006円 ( 8,807円 )	3日目
8,271円 ( 9,098円 )	3日目
8,006円 ( 8,807円 )	3日目
8,006円 ( 8,807円 )	3日目

基本情報

基本情報

NCポインティングドリル鋼材用 V-ADPF30、先端角は120度でTiAlNコーティングです。
【特長】
・微小径穴加工用のガイド穴専用ドリルです。
・TiAINコーティングにより耐摩耗性が向上、長寿命加工を実現。
【用途】
・穴位置精度・穴径の公差が厳しい加工。
・ピッチ精度が厳しい小径多孔穴あけ加工。

カタログ

カタログ (見開き版)

商品担当おすすめ

サイトウ製作所（ATOM・アトム）
難削材用マイクロドリル標準刃長 ADR-SUSシリーズ
サイトウ製作所（ATOM・アトム）
マイクロドリル NEO-PRO 標準刃長 ADR-SVシリーズ
サイトウ製作所（ATOM・アトム）
ルーマドリル標準刃長

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NCポインティングドリル V-ADPF30のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 NCポインティングドリル V-ADPF30	NCポインティングドリル V-ADPF309	NCポインティングドリル ADPN30	NCポインティングドリル ADPF31	NCポインティングドリル V-ADPF31	超硬ＮＣ用スポットドリル
メーカー	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	サイトウ製作所（ATOM・アトム）	ミスミ
通常価格	7,997円-	7,421円 -	7,235円 -	7,241円 -	8,006円 -	5,420円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
種別	センタードリル / スポットドリル	センタードリル / スポットドリル	センタードリル / スポットドリル	センタードリル / スポットドリル	センタードリル / スポットドリル	スポットドリル
先端角(°)	120	90	120	120	120	90
全長(mm)	38	38	38	38	38	40
被削材	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / ステンレス鋼	アルミ / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
シャンク径・MTNo	3	3	3	3.175	3.175	3
