サイトウ製作所（ATOM・アトム）

マイクロドリル NEO-PRO ショート刃 ADRS-SVシリーズ

Name: マイクロドリル NEO-PRO ショート刃 ADRS-SVシリーズ
Brand: サイトウ製作所（ATOM・アトム）
SKU: 223004993923
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 3,469円～4,974円

税込単価: 3,816円～5,471円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

鋼材細穴加工用に開発された、安定した長寿命加工を実現するシリーズです。【特長】・軟鋼材から高硬度（HR...

詳細を確認

55.0

未確定：候補が291型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

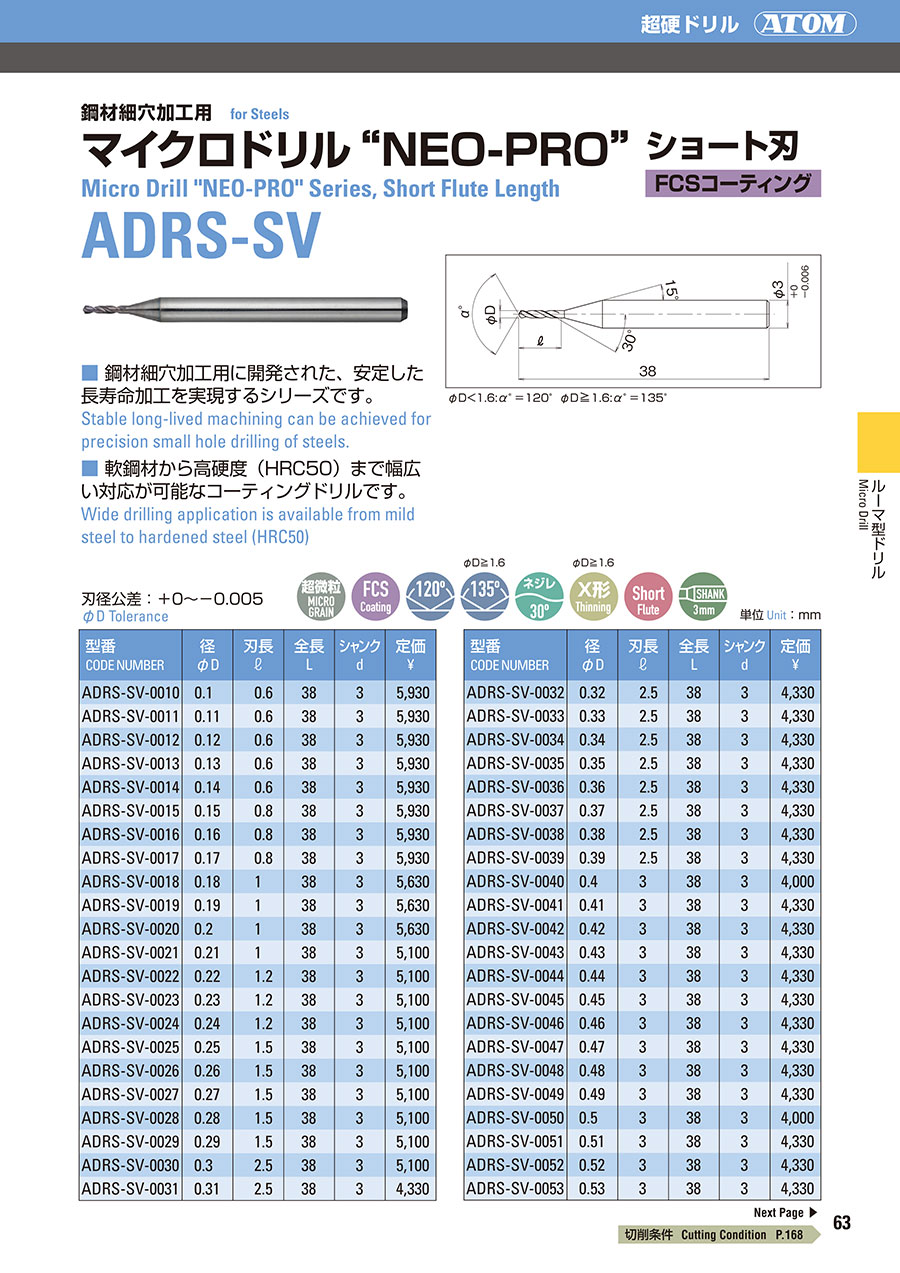

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

特長

S50C、SCM、SK材などの鋼材の多孔穴加工用に開発されたドリル。
チップポケットを広く設計、高速・高送りの条件下でも切粉がスムーズに排出される。

小径ドリルの切れ刃エッジを生かすため、小径専用のファインコーティングシステム（FCS）を採用。
切れ味と耐摩耗性を追及したコーティングドリル。

中間サイズφ1.6mm以上は切れ刃エッジにホーニング加工を付与した。
それにより、高周速（V）・高送りにおける切れ刃のチッピングを抑制し、より長い工具寿命を実現する。

性能・試験情報

工具寿命比較

他社品との寿命比較（平均値／加工回数5回）
加工条件　回転数：20,000rpm 送り（F）：80mm/min.（0.004mm/re.）ステップ（Q）：0.05mm ドリル径：φ0.3mm 穴深さ（t）：3mm

被削材 S50C

被削材 SCM440

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材 Work Materials	炭素鋼・合金鋼・工具鋼 Steel						樹脂 Resin
被削材 Work Materials	炭素鋼 Carbon steel SS S50C		合金鋼 Alloy Steel SCM SKS		調質鋼 Hardened Steel NAK SKD (HRC30~38)		エンプラ Engeneering Plastic
先端径	条件
先端径	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.02～0.09	10,000→20,000	0.001～0.0015	10,000→20,000	0.001～0.0015	10,000→20,000	0.001	10,000→20,000	0.001～0.003
φ0.1～0.29	19,000～13,000	0.002～0.01	16,000～11,000	0.0014～0.007	13000～8,800	0.001～0.004	20,000～15,000	0.005～0.01
φ0.3～0.49	13,000～12,000	0.01～0.02	11,000～9,700	0.007～0.01	8,800～6,500	0.003～0.005	15000	0.01～0.02
φ0.5～0.99	12,000～9,600	0.02～0.04	9,700～6,400	0.01～0.02	6,500～4,800	0.005～0.01	15,000～10,000	0.02～0.04
φ1～1.99	9,600～6,400	0.03～0.06	6,400～4,000	0.02～0.05	3,100～2,400	0.01～0.03	10,000～6,000	0.05～0.07
φ2.0～3.0	6,400～4,200	0.07～0.1	4,000～3,200	0.05～0.08	2,400～1,600	0.02～0.04	6,000～5,000	0.07～0.1

被削材 Work Materials	非鉄金属 Non-Ferrous				ステンレス Stainless Steel
被削材 Work Materials	アルミ合金 Aluminium Alloy		銅合金 Copper Alloy		SUS304等オーステナイト系 SUS304/316 Austentic		マルテンサイト・フェライト系 SUS420/430 Martensitic & Ferritic
先端径	条件
先端径	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)	回転数 Rotation (min^-1)	送り量 Feed (mm/rev)
φ0.02～0.09	10,000→30,000	0.001～0.003	10,000→20,000	0.001～0.005	10,000→20,000	0.0005～0.001	10,000→20,000	0.001～0.0015
φ0.1～0.29	22,200～16,500	0.005～0.02	16,000～11,000	0.002～0.008	10,000～5,000	0.0005～0.001	13,000～8,800	0.0005～0.001
φ0.3～0.49	16,500～13,000	0.02～0.04	11,000～11,500	0.008～0.015	5,000～4,500	0.001～0.005	8,800～6,500	0.001～0.005
φ0.5～0.99	13,000～12,700	0.04～0.06	11,500～9,600	0.015～0.04	4,500～3,200	0.005～0.01	6,500～4,800	0.005～0.01
φ1～1.99	12,700～6,400	0.06～0.12	9,600～4,800	0.04～0.08	3,200～2,400	0.01～0.03	4,800～3,200	0.01～0.03
φ2.0～3.0	6,400～5,300	0.12～0.2	4,800～4,200	0.08～0.15	2,400～1,800	0.03～0.05	3,200～2,100	0.03～0.05

細穴、特にφ1.0（直径1.0mm）以下の穴あけ加工の場合には、ガイド穴（センター穴）を施した上で穴加工を行って下さい。ドリル食い付き時の破損・チッピングを防ぎます。
チャッキング時のドリル振れ精度は0.003mm以下に抑えて下さい。
ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数でご使用下さい。その場合送り量も同じ比率で下げて下さい。
ドリルφ0.5（直径0.5mm）以下ご使用の場合は、上記切削条件よりもご使用のスピンドル精度が最も安定する回転数を優先させて下さい。

選定サポート情報

ショート刃（ADRS-SV）／標準刃長（ADR-SV）／セミロング刃（ADRSL-SV）／ロング刃（ADRL-SV）の4型番を標準化。
加工穴深さに応じた刃長のドリルが選べる。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

先端角

(°)

シンニング

有効加工深さ

(mm)

最小発注数量

0.1	0.6	120	-	0.6	1個
0.11	0.6	120	-	0.6	1個
0.12	0.6	120	-	0.6	1個
0.13	0.6	120	-	0.6	1個
0.14	0.6	120	-	0.6	1個
0.15	0.8	120	-	0.8	1個
0.16	0.8	120	-	0.8	1個
0.17	0.8	120	-	0.8	1個
0.18	1	120	-	1	1個
0.19	1	120	-	1	1個
0.2	1	120	-	1	1個
0.21	1	120	-	1	1個
0.22	1.2	120	-	1.2	1個
0.23	1.2	120	-	1.2	1個
0.24	1.2	120	-	1.2	1個
0.25	1.5	120	-	1.5	1個
0.26	1.5	120	-	1.5	1個
0.27	1.5	120	-	1.5	1個
0.28	1.5	120	-	1.5	1個
0.29	1.5	120	-	1.5	1個
0.3	2.5	120	-	2.5	1個
0.31	2.5	120	-	2.5	1個
0.32	2.5	120	-	2.5	1個
0.33	2.5	120	-	2.5	1個
0.34	2.5	120	-	2.5	1個
0.35	2.5	120	-	2.5	1個
0.36	2.5	120	-	2.5	1個
0.37	2.5	120	-	2.5	1個
0.38	2.5	120	-	2.5	1個
0.39	2.5	120	-	2.5	1個
0.4	3	120	-	3	1個
0.41	3	120	-	3	1個
0.42	3	120	-	3	1個
0.43	3	120	-	3	1個
0.44	3	120	-	3	1個
0.45	3	120	-	3	1個
0.46	3	120	-	3	1個
0.47	3	120	-	3	1個
0.48	3	120	-	3	1個
0.49	3	120	-	3	1個
0.5	3	120	-	3	1個
0.51	3	120	-	3	1個
0.52	3	120	-	3	1個
0.53	3	120	-	3	1個
0.54	3	120	-	3	1個
0.55	3	120	-	3	1個
0.56	3	120	-	3	1個
0.57	3	120	-	3	1個
0.58	3	120	-	3	1個
0.59	3	120	-	3	1個
0.6	3	120	-	3	1個
0.61	3	120	-	3	1個
0.62	3	120	-	3	1個
0.63	3	120	-	3	1個
0.64	3	120	-	3	1個
0.65	3	120	-	3	1個
0.66	3	120	-	3	1個
0.67	3	120	-	3	1個
0.68	3	120	-	3	1個
0.69	3	120	-	3	1個

通常単価(税別) (税込単価)	通常出荷日

4,974円 ( 5,471円 )	5日目
4,974円 ( 5,471円 )	1日目
4,974円 ( 5,471円 )	1日目
4,974円 ( 5,471円 )	1日目
4,974円 ( 5,471円 )	1日目
4,974円 ( 5,471円 )	1日目
4,974円 ( 5,471円 )	3日目
4,974円 ( 5,471円 )	1日目
4,722円 ( 5,194円 )	5日目
4,722円 ( 5,194円 )	1日目
4,722円 ( 5,194円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	1日目
4,281円 ( 4,709円 )	5日目
4,281円 ( 4,709円 )	5日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	5日目
3,631円 ( 3,994円 )	5日目
3,631円 ( 3,994円 )	5日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	在庫品1日目当日出荷可能
3,469円 ( 3,816円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	5日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,469円 ( 3,816円 )	在庫品1日目当日出荷可能
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	5日目
3,631円 ( 3,994円 )	5日目
3,631円 ( 3,994円 )	1日目
3,469円 ( 3,816円 )	在庫品1日目当日出荷可能
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目
3,631円 ( 3,994円 )	1日目

基本情報

基本情報

鋼材細穴加工用に開発された、安定した長寿命加工を実現するシリーズです。
【特長】
・軟鋼材から高硬度（HRC50）まで幅広い対応が可能なコーティングドリルです。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
