サイトウ製作所（ATOM・アトム）

テーパーボールエンドミル 2枚刃

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 8,337円～27,486円

税込単価: 9,171円～30,235円

テーパーボールエンドミル ATBES-2 【特長】・最大テーパー角15度まで...

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂
標準/追加工区分
メーカー標準品
刃数 (枚)
2
ねじれ角詳細
30

未確定：候補が330型番あります。

商品情報
型番リスト
詳細情報

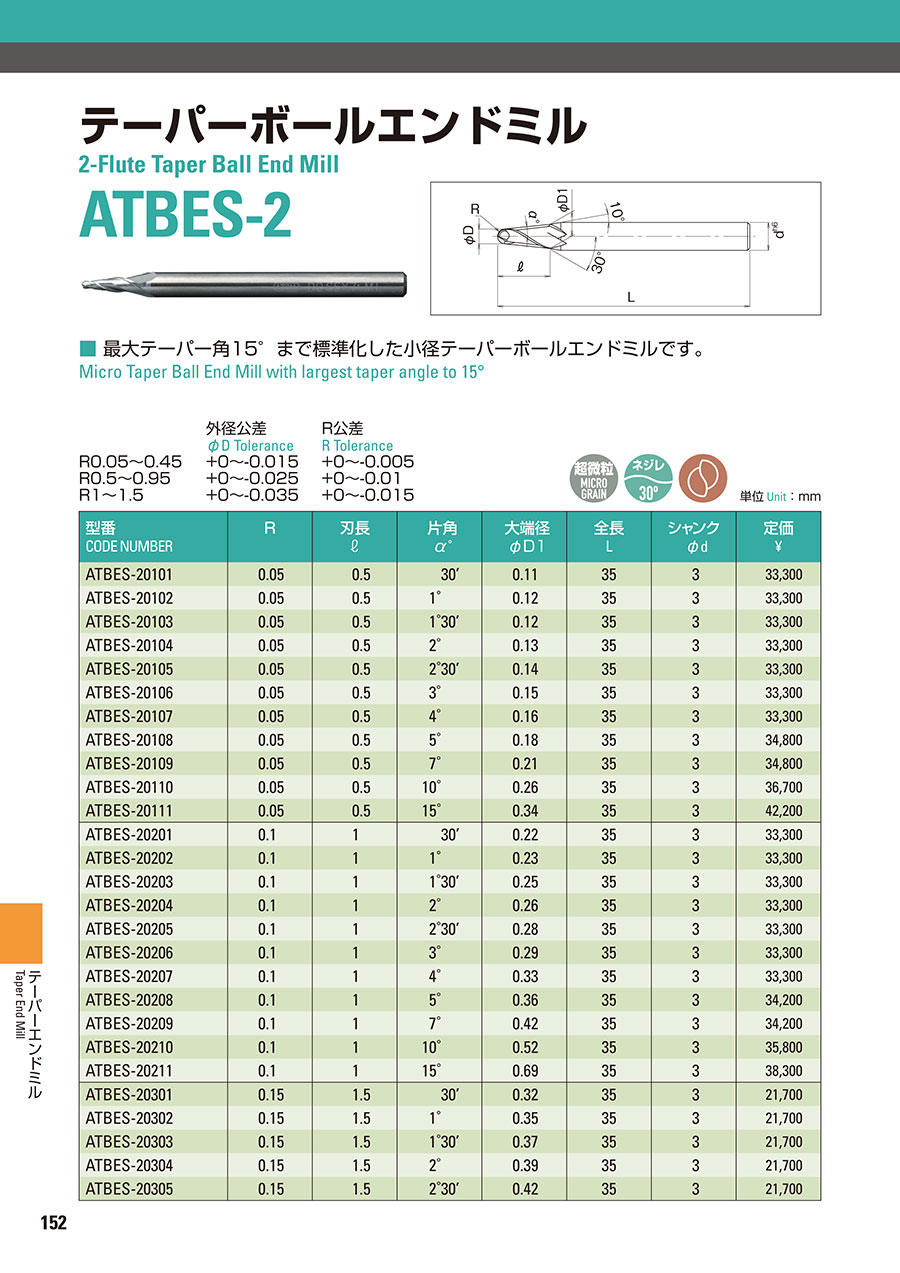

カタログ

商品情報

推奨切削条件

テーパーボールエンドミル ATBES-2の特長

寸法図

型番 CODE NUMBER	R	刃長 l	片角 α˚	大端径 φ	全長 L	シャンク φd
ATES-20101	0.05	0.5	30´	0.11	35	3
ATES-20102	0.05	0.5	1˚	0.12	35	3
ATBES-20103	0.05	0.5	1˚30´	0.12	35	3
ATBES-20104	0.05	0.5	2˚	0.13	35	3
ATBES-20105	0.05	0.5	2˚30´	0.14	35	3
ATBES-20106	0.05	0.5	3˚	0.15	35	3
ATBES-20107	0.05	0.5	4˚	0.16	35	3
ATBES-20108	0.05	0.5	5˚	0.18	35	3
ATBES-20109	0.05	0.5	7˚	0.21	35	3
ATBES-20110	0.05	0.5	10˚	0.26	35	3
ATBES-20111	0.05	0.5	15˚	0.34	35	3
ATBES-20201	0.1	1	30´	0.22	35	3
ATBES-20202	0.1	1	1˚	0.23	35	3
ATBES-20203	0.1	1	1˚30´	0.25	35	3
ATBES-20204	0.1	1	2˚	0.26	35	3
ATBES-20205	0.1	1	2˚30´	0.28	35	3
ATBES-20206	0.1	1	3˚	0.29	35	3
ATBES-20207	0.1	1	4˚	0.33	35	3
ATBES-20208	0.1	1	5˚	0.36	35	3
ATBES-20209	0.1	1	7˚	0.42	35	3
ATBES-20210	0.1	1	10˚	0.52	35	3
ATBES-20211	0.1	1	15˚	0.69	35	3
ATBES-20301	0.15	1.5	30´	0.32	35	3
ATBES-20302	0.15	1.5	1˚	0.35	35	3
ATBES-20303	0.15	1.5	1˚30´	0.37	35	3
ATBES-20304	0.15	1.5	2˚	0.39	35	3
ATBES-20305	0.15	1.5	2˚30´	0.42	35	3
ATBES-20306	0.15	1.5	3˚	0.44	35	3
ATBES-20307	0.15	1.5	4˚	0.49	35	3
ATBES-20308	0.15	1.5	5˚	0.54	35	3
ATBES-20309	0.15	1.5	7˚	0.63	35	3
ATBES-20310	0.15	1.5	10˚	0.78	35	3
ATBES-20311	0.15	1.5	15˚	1.03	35	3

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

超硬エンドミル切削条件

ATES テーパーエンドミル/ATBES テーパーボール（2枚刃）

被削材 Work Materials	炭素鋼 SS材 S50C Carbon Stee			合金鋼 SCM SK材 Alloy Steel			調質鋼 NAK Prehardened Steel
刃径 Diameter	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)
0.1	20,000	30	20～30	15,000	20	15～20	15,000	15	10～20
0.2	20,000	50	30	15,000	40	20	15,000	30	20
0.3	18,000	70	40	13,000	50	30	13,000	40	20
0.4～0.5	15,000	80	50	11,300	55	40	10,000	45	30
0.8	13,000	100	60	10,000	70	45	8,500	50	30
1	12,700	130	75	9,600	90	50	8,000	70	45
1.5	8,500	130	75	6,400	90	50	5,300	70	45
2	6,400	150	90	4,800	100	60	4,000	80	55
2.5	5,100	150	90	3,800	100	60	3,200	80	55
3	4,200	160	100	3,200	110	70	2,700	90	60

被削材 Work Materials	アルミ合金 Aluminium Alloy			銅合金 Cupper Alloy
刃径 Diameter	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)	回転数 Speed (RPM)	側面 SideMilling (mm/min)	溝 Slotting (mm/min)
0.1	25,000	100	60	20,000	70	40
0.2	25,000	100	60	20,000	70	40
0.3	22,000	150	60	18,000	100	40
0.4～0.5	20,000	150	90	18,000	100	60
0.8	18,000	200	90	15,000	150	60
1	17,500	250	150	14,300	190	100
1.5	11,700	250	150	9,600	190	100
2	8,800	300	180	7,200	230	130
2.5	7,000	300	180	5,700	230	130
3	5,800	330	210	4,800	250	150

ATES/ATBES 切り込み量

側面加工

溝加工

注意

1.機械、チャックは剛性のある精度の高いものをご使用下さい。
2.チャッキング時のエンドミルの振れ精度は0.01mm以下に抑えて下さい。
3.ご使用の機械の最高回転数が上記切削条件に達しない場合は、なるべく安定領域での高い回転数で使用し、送り速度を調整して下さい。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

...

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

刃径公差

最小発注数量

0.1	0.5	0.05	0.5	0.11	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	1	0.12	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	1.5	0.12	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	2	0.13	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	2.5	0.14	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	3	0.15	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	4	0.16	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	5	0.18	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	7	0.21	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	10	0.26	3	35	-5～0	-0.015～0	1個
0.1	0.5	0.05	15	0.34	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	0.5	0.22	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	1	0.23	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	1.5	0.25	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	2	0.26	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	2.5	0.28	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	3	0.29	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	4	0.33	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	5	0.36	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	7	0.42	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	10	0.52	3	35	-5～0	-0.015～0	1個
0.2	1	0.1	15	0.69	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	0.5	0.32	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	1	0.35	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	1.5	0.37	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	2	0.39	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	2.5	0.42	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	3	0.44	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	4	0.49	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	5	0.54	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	7	0.63	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	10	0.78	3	35	-5～0	-0.015～0	1個
0.3	1.5	0.15	15	1.03	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	0.5	0.43	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	1	0.46	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	1.5	0.49	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	2	0.53	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	2.5	0.56	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	3	0.59	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	4	0.65	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	5	0.72	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	7	0.85	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	10	1.04	3	35	-5～0	-0.015～0	1個
0.4	2	0.2	15	1.38	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	0.5	0.53	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	1	0.56	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	1.5	0.59	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	2	0.62	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	2.5	0.65	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	3	0.68	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	4	0.75	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	5	0.81	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	7	0.93	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	10	1.12	3	35	-5～0	-0.015～0	1個
0.5	2	0.25	15	1.46	3	35	-5～0	-0.015～0	1個
0.6	3	0.3	0.5	0.65	3	35	-5～0	-0.015～0	1個
0.6	3	0.3	1	0.69	3	35	-5～0	-0.015～0	1個
0.6	3	0.3	1.5	0.74	3	35	-5～0	-0.015～0	1個
0.6	3	0.3	2	0.79	3	35	-5～0	-0.015～0	1個
0.6	3	0.3	2.5	0.84	3	35	-5～0	-0.015～0	1個

通常単価(税別) (税込単価)	通常出荷日

21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
22,666円 ( 24,933円 )	1日目
22,666円 ( 24,933円 )	1日目
23,903円 ( 26,293円 )	1日目
27,486円 ( 30,235円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
21,689円 ( 23,858円 )	1日目
22,275円 ( 24,503円 )	1日目
22,275円 ( 24,503円 )	1日目
23,317円 ( 25,649円 )	1日目
24,946円 ( 27,441円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
14,785円 ( 16,264円 )	1日目
14,785円 ( 16,264円 )	1日目
16,935円 ( 18,629円 )	1日目
18,759円 ( 20,635円 )	1日目
14,003円 ( 15,403円 )	1日目
14,003円 ( 15,403円 )	1日目
14,003円 ( 15,403円 )	1日目
14,003円 ( 15,403円 )	1日目
14,003円 ( 15,403円 )	1日目
14,003円 ( 15,403円 )	1日目
14,003円 ( 15,403円 )	1日目
14,785円 ( 16,264円 )	1日目
14,785円 ( 16,264円 )	1日目
16,935円 ( 18,629円 )	1日目
18,759円 ( 20,635円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
14,134円 ( 15,547円 )	1日目
14,134円 ( 15,547円 )	1日目
15,762円 ( 17,338円 )	1日目
18,108円 ( 19,919円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目
13,158円 ( 14,474円 )	1日目

...

基本情報

基本情報

テーパーボールエンドミル ATBES-2
【特長】
・最大テーパー角15度まで標準化した小径テーパーボールエンドミル。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
4枚刃中仕上げ～仕上げ・高能率倣い加工用ロングタイプねじれ角30° TEBO
タンガロイ
4枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBO

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパーボールエンドミル 2枚刃のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品テーパーボールエンドミル 2枚刃	テーパーボールエンドミル NTB-2	台形ランナー用テーパーボールエンドミル NERB-2	TSCシリーズ超硬テーパボールエンドミルランナー溝用/2枚刃	2刃ショート MG-TPBDS	無限コーティングプレミアムロングテーパネック2枚刃ボールエンドミル MRBTNH230
メーカー	サイトウ製作所（ATOM・アトム）	日進工具	日進工具	ミスミ	オーエスジー	日進工具
通常価格	8,337円-	8,375円 -	10,974円 -	5,940円 -	15,796円	4,053円 -
通常出荷日	在庫品1日目〜	1日目	1日目	在庫品1日目	1日目	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
標準/追加工区分	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品
刃数(枚)	2	2	2	2	2	2
ねじれ角詳細	30	-	-	-	-	-
