オーツカ光学

照明拡大鏡 OLGHT3シリーズ/レクタレンズシステムPUL

照明拡大鏡 OLGHT3シリーズ/レクタレンズシステムPUL RECTA-PUL
通常単価(税別)
16,811円
税込単価
18,492円
通常出荷日：5日目

角形レンズと一方向からの方位照明による蛍光管式照明拡大鏡。【特長】・長方形の角形レンズにより横方向の視...

詳細を確認

よく一緒に見られています

LED照明拡大鏡 フリーアーム式 SKKL-Fシリーズ

オーツカ光学

LED照明拡大鏡 フリーアーム式 SKKL-Fシリーズ
通常価格(税別)： 37,279円 (税込価格：41,007円)

通常出荷日：在庫品1日目

型番:

RECTA-PUL
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

RECTA-PULの仕様・寸法情報

商品タイプ
アクセサリー
倍率(倍)
-
レンズ寸法(mm)
-
外径(mm)
-
取付タイプ
-
種類
-
シリーズ（種類）
-
消費電力(W)
-
重量(g)
-
製品寸法(mm)
-
仕様説明
-
入力電圧(V)
-
定格周波数(Hz)
-
補足情報
-
クランプ可能範囲(mm)
-
ランプ
-
レンズ
-
-
-

型番リスト

表示件数
  • 1
    • 型番
    RECTA-PUL

    商品タイプ

    倍率

    (倍)

    レンズ寸法

    (mm)

    外径

    (mm)

    取付タイプ

    種類

    シリーズ（種類）

    消費電力(W)

    重量

    (g)

    製品寸法

    (mm)

    仕様説明

    入力電圧

    (V)

    定格周波数

    (Hz)

    補足情報

    クランプ可能範囲

    (mm)

    ランプ

    レンズ

    		最小発注数量
    アクセサリー
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,811円
    ( 18,492円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    角形レンズと一方向からの方位照明による蛍光管式照明拡大鏡。
    【特長】
    ・長方形の角形レンズにより横方向の視野を広くとれるため、使用時の違和感が少ない。
    ・光源には27W蛍光管を採用し、小型ながら充分な照度を確保する事が可能。
    ・光源にコンパクト蛍光管を採用し、小型ながら充分な照度を確保する事が可能で、点灯方式には、インバーター回路基板を採用しており、蛍光管特有の「チラツキ」を抑制しています。
    ・コンバーター回路基板を採用しており、蛍光管特有のチラツキを抑制。
    【用途】
    ・金属、樹脂製の部品や製品の外観目視検査に。
    ・プリント基板や電子部品の外観検査にも最適。

    商品情報

    製品仕様

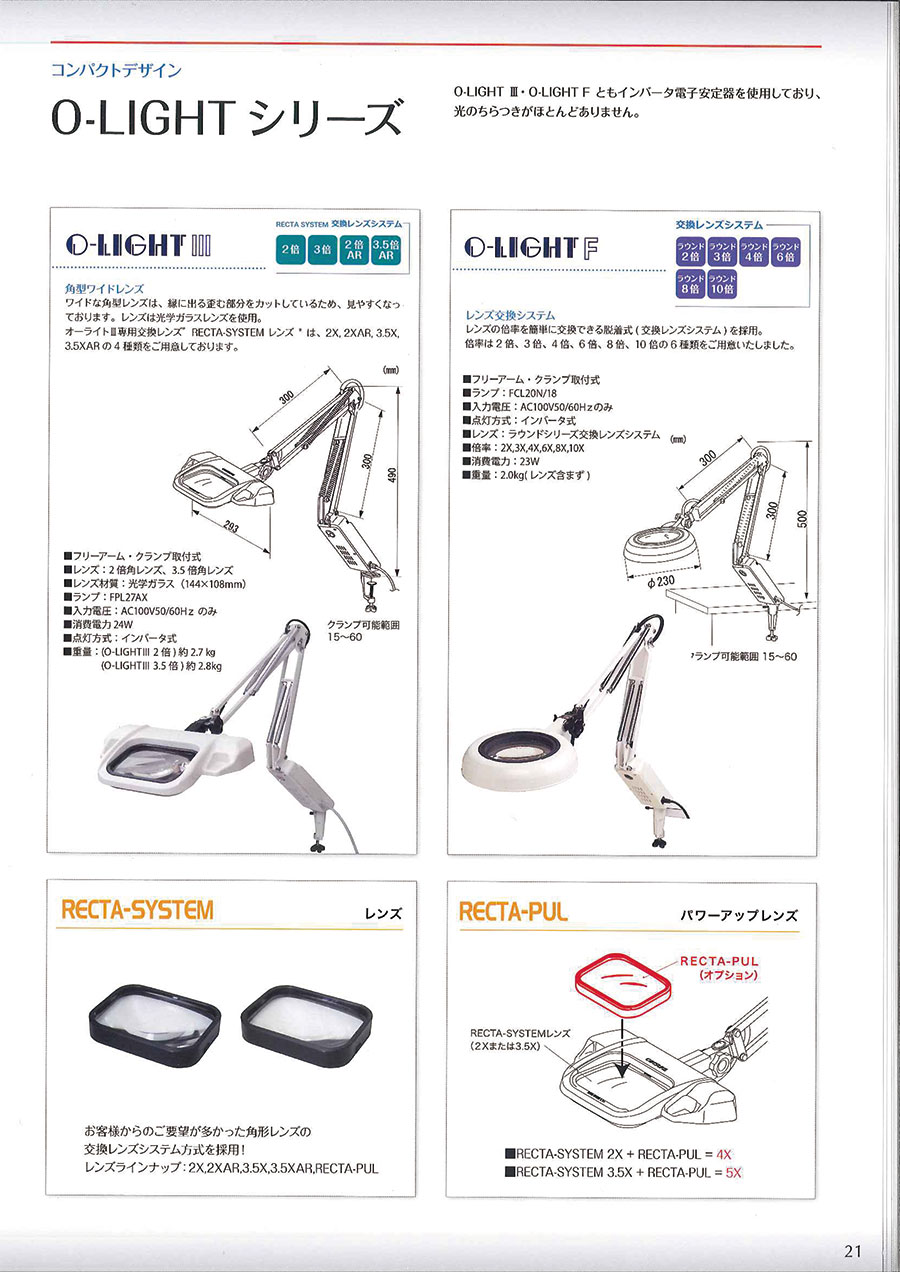

    O-LIGHT3

    コンパクトデザイン(O-LIGHTシリーズ):関連画像

    O-LIGHT3の外観

    コンパクトデザイン(O-LIGHTシリーズ):関連画像

    O-LIGHT3の寸法図（単位：mm）

    • 光源にコンパクト蛍光管を採用し、小型ながら充分な照度を確保する事が可能で、点灯方式には、インバーター回路基板を採用しており、蛍光管特有の「チラツキ」を抑制する。
    • 角形のレンズは、外周部の歪みをカットして有り、長時間の作業にも対応が可能で、レンズに反射防止コートを施したオプションの「ARコート」レンズを使用する事で、レンズの反射を抑制、光線透過量が増大し、作業時の負担や疲労を軽減する事が可能。
    • 製品名：蛍光管式照明拡大鏡
    • 型式名：オーライト3型（フリーアーム式）
    レンズ -
    倍率ラインナップ 2倍、3.5倍、2倍AR、3.5倍AR
    AR（反射防止）コートレンズラインナップ 有り／2倍、3.5倍
    照明 -
    光源 27Wコンパクト蛍光管（FPL-27AX）
    入力電圧 100V・50／60Hz・Aプラグ
    消費電力 27W
    調光機能 無し
    本体 -
    重量（Kg） 約2.6Kg（レンズ無し・本体重量）
    アーム長（mm） 約850
    ヘッド部寸法（mm） 293×205
    クランプ可能幅（mm） 15～60
    使用温度範囲 5℃～40℃
    防塵・防水保護等級 IP20（屋内使用に限る）

    レクタ-PUL

    コンパクトデザイン(O-LIGHTシリーズ):関連画像

    RECTA-PULの外観

    • レクタシステムレンズ専用パワーアップレンズ「RECTA-PUL」は、レクタシステムレンズの2倍、3.5倍の上に装着をして倍率を増幅する為の補助レンズ。
    • 2倍のレンズに装着して「4倍」、3.5倍のレンズ装着して「5倍」に倍率を変更する事が可能。
    • 製品名：照明拡大鏡「レクタ システムレンズ」用オプション、レクタ-PUL
    レンズ -
    倍率 4倍（2倍レンズ装着時）／5倍（3.5倍レンズ装着時）
    有効レンズ寸法／接眼径（mm） 139×103
    レンズ方式 レクタ システムレンズ
    AR（反射防止）コートレンズラインナップ 無し
    レンズ材質 樹脂製（ARコートは光学ガラス）
    レンズ構成 1枚
    重量（g） 295
    対応機種 オーライトIII、オーライトIII-Lシリーズ

    開発秘話



    当初は個人EU様向けに開発された製品でしたが、工業用としてPRをしたところ、売上を大幅に伸ばした製品です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    照明拡大鏡 OLGHT3シリーズ/レクタレンズシステムPULの型番RECTA-PULのページです。 型番RECTA-PULに関する仕様情報を記載しております。
    照明拡大鏡 OLGHT3シリーズ/レクタレンズシステムPULのレビュー
    1平均満足度：1.01件のレビュー
    ギアの組み立てに使用
    1
    満足度：1.02019/11/13
    1ｍｍ、2ｍｍの部品なので拡大しないと見えないため、他の商品と比較することなくこの商品を購入しました。明るさについては問...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qデスク上で使用する「デスクスタンド式」はありますか？
    A
    この製品はクランプ固定式の「フリーアーム式」のみのご用意となります。
    Q購入後のレンズに、後から反射防止コーティングを行うことは可能ですか？
    A
    不可です。購入時にARモデルをご購入ください。
