住友電工ハードメタル

スーパーマルチドリル外部給油式 GS型 4Dタイプ

カタログ |

通常単価(税別): 7,099円～16,968円

税込単価: 7,809円～18,665円

通常出荷日：2日目～7日目

新フルート形状の採用により、広い切りくずポケットで優れた切りくず処理と排出を可能にした超硬ソリッドドリ...

未確定：候補が117型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

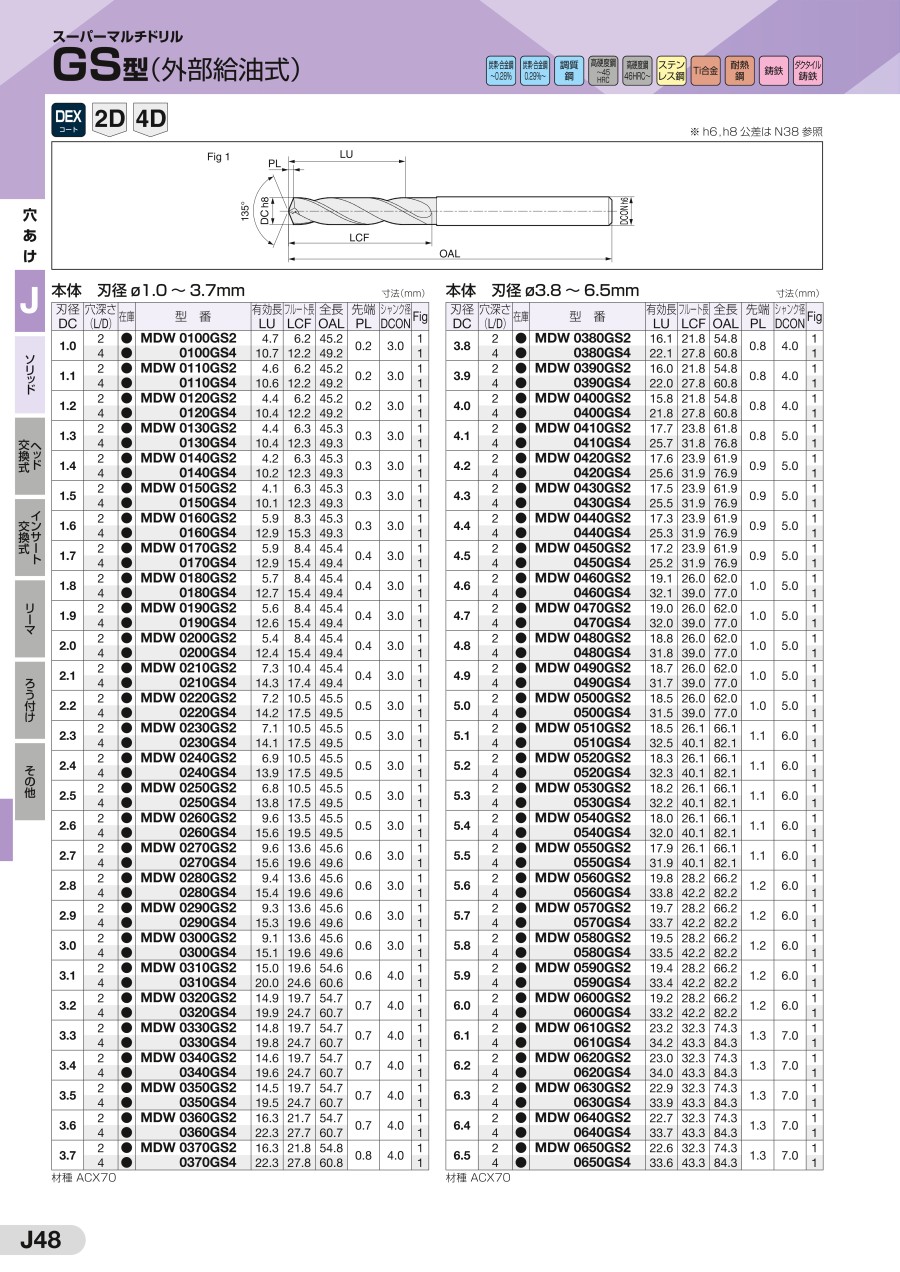

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

新溝形状 Jフルート
独自のフルート形状で、切りくず処理と排出が大幅に向上
●小型機械においても、振れの少ない安定した穴あけを実現

■切りくず処理

■切削抵抗比較

ドリル専用コーティング DEXコート
独自のナノコーティング技術を駆使した新世代ドリル専用コーティングで、従来コーティング比2倍以上の長寿命を実現
●シリコンとクロムを添加することで、耐摩耗性・耐熱性・耐溶着性を大幅に向上
●新開発の複合超多層構造の採用により、耐チッピング性（膜強度）が大幅にアップ

■膜構造

2種類の超多層膜を交互に積層した世界初の複合超多層膜コート

■膜の特長

■DEXコート使用実例

外形図

推奨切削条件

推奨切削条件表

v_c：切削速度 m/min f：送り量 mm/rev

下限値-推奨値-上限値

適用被削材

炭素鋼合金鋼		調質鋼	高硬度鋼		ステンレス鋼	Ti合金	耐熱鋼	鋳鉄	ダクタイル鋳鉄	アルミ合金	銅合金	複合材 CFRP
～0.28%	0.29%～	調質鋼	～45HRC	46HRC～	ステンレス鋼	Ti合金	耐熱鋼	鋳鉄	ダクタイル鋳鉄	アルミ合金	銅合金	複合材 CFRP
○	◎	◎	○	-	○	-	○	○	○	-	-	-

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

有効加工深さ

(mm)

最小発注数量

1	12.2	49.2	3	4	1個
1	12.2	49.2	3	4	1個
1.1	12.2	49.2	3	4.4	1個
1.2	12.2	49.2	3	4.8	1個
1.3	12.3	49.3	3	5.2	1個
1.4	12.3	49.3	3	5.6	1個
1.5	12.3	49.3	3	6	1個
1.6	15.3	49.3	3	6.4	1個
1.7	15.4	49.4	3	6.8	1個
1.8	15.4	49.4	3	7.2	1個
1.9	15.4	49.4	3	7.6	1個
2	15.4	49.4	3	8	1個
2	15.4	49.4	3	8	1個
2.1	17.4	49.4	3	8.4	1個
2.2	17.5	49.5	3	8.8	1個
2.3	17.5	49.5	3	9.2	1個
2.4	17.5	49.5	3	9.6	1個
2.5	17.5	49.5	3	10	1個
2.6	19.5	49.5	3	10.4	1個
2.7	19.6	49.6	3	10.8	1個
2.8	19.6	49.6	3	11.2	1個
2.9	19.6	49.6	3	11.6	1個
3	19.6	49.6	3	12	1個
3	19.6	49.6	3	12	1個
3.1	24.6	60.6	4	12.4	1個
3.2	24.7	60.7	4	12.8	1個
3.3	24.7	60.7	4	13.2	1個
3.4	24.7	60.7	4	13.6	1個
3.5	24.7	60.7	4	14	1個
3.6	27.7	60.7	4	14.4	1個
3.7	27.8	60.8	4	14.8	1個
3.8	27.8	60.8	4	15.2	1個
3.9	27.8	60.8	4	15.6	1個
3.9	27.8	60.8	4	15.6	1個
4	27.8	60.8	4	16	1個
4.1	31.8	76.8	5	16.4	1個
4.2	31.9	76.9	5	16.8	1個
4.3	31.9	76.9	5	17.2	1個
4.4	31.9	76.9	5	17.6	1個
4.5	31.9	76.9	5	18	1個
4.6	39	77	5	18.4	1個
4.7	39	77	5	18.8	1個
4.8	39	77	5	19.2	1個
4.9	39	77	5	19.6	1個
5	39	77	5	20	1個
5.1	40.1	82.1	6	20.4	1個
5.1	40.1	82.1	6	20.4	1個
5.2	40.1	82.1	6	20.8	1個
5.3	40.1	82.1	6	21.2	1個
5.4	40.1	82.1	6	21.6	1個
5.5	40.1	82.1	6	22	1個
5.6	42.2	82.2	6	22.4	1個
5.7	42.2	82.2	6	22.8	1個
5.8	42.2	82.2	6	23.2	1個
5.9	42.2	82.2	6	23.6	1個
6	42.2	82.2	6	24	1個
6.1	43.3	84.3	7	24.4	1個
6.2	43.3	84.3	7	24.8	1個
6.3	43.3	84.3	7	25.2	1個
6.4	43.3	84.3	7	25.6	1個

通常単価(税別) (税込単価)	通常出荷日

7,099円 ( 7,809円 )	3日目
7,622円 ( 8,384円 )	5日目
7,099円 ( 7,809円 )	7日目
7,622円 ( 8,384円 )	5日目
7,099円 ( 7,809円 )	7日目
7,099円 ( 7,809円 )	2日目
7,099円 ( 7,809円 )	2日目
7,099円 ( 7,809円 )	7日目
7,099円 ( 7,809円 )	7日目
7,099円 ( 7,809円 )	2日目
7,622円 ( 8,384円 )	5日目
7,099円 ( 7,809円 )	3日目
7,622円 ( 8,384円 )	3日目
7,099円 ( 7,809円 )	2日目
7,099円 ( 7,809円 )	2日目
7,099円 ( 7,809円 )	2日目
7,099円 ( 7,809円 )	2日目
7,622円 ( 8,384円 )	3日目
7,622円 ( 8,384円 )	3日目
7,099円 ( 7,809円 )	2日目
7,099円 ( 7,809円 )	2日目
7,622円 ( 8,384円 )	5日目
7,099円 ( 7,809円 )	3日目
7,622円 ( 8,384円 )	3日目
8,657円 ( 9,523円 )	2日目
8,657円 ( 9,523円 )	2日目
8,659円 ( 9,525円 )	3日目
8,659円 ( 9,525円 )	3日目
8,659円 ( 9,525円 )	3日目
9,121円 ( 10,033円 )	5日目
9,121円 ( 10,033円 )	2日目
9,121円 ( 10,033円 )	3日目
9,052円 ( 9,957円 )	3日目
9,121円 ( 10,033円 )	2日目
9,121円 ( 10,033円 )	3日目
9,893円 ( 10,882円 )	2日目
9,893円 ( 10,882円 )	2日目
9,893円 ( 10,882円 )	3日目
9,893円 ( 10,882円 )	3日目
9,893円 ( 10,882円 )	3日目
9,127円 ( 10,040円 )	2日目
9,127円 ( 10,040円 )	2日目
8,425円 ( 9,268円 )	5日目
8,425円 ( 9,268円 )	5日目
8,425円 ( 9,268円 )	3日目
9,667円 ( 10,634円 )	3日目
8,924円 ( 9,816円 )	3日目
9,045円 ( 9,950円 )	3日目
8,924円 ( 9,816円 )	3日目
8,924円 ( 9,816円 )	5日目
8,924円 ( 9,816円 )	5日目
10,209円 ( 11,230円 )	2日目
10,209円 ( 11,230円 )	2日目
9,423円 ( 10,365円 )	3日目
9,554円 ( 10,509円 )	3日目
9,423円 ( 10,365円 )	3日目
10,209円 ( 11,230円 )	2日目
10,209円 ( 11,230円 )	2日目
9,423円 ( 10,365円 )	3日目
9,423円 ( 10,365円 )	5日目

基本情報

基本情報

新フルート形状の採用により、広い切りくずポケットで優れた切りくず処理と排出を可能にした超硬ソリッドドリルです。DEXコートを適用することで、多様な被削材、幅広い切削領域で安定長寿命を実現します。
【特長】
・新刃型と専用コーティング「DEXコート」の組合せにより、多様な被削材に対して長寿命を実現
・小型機械においても、ブレの少ない安定した穴あけを実現
・MQL（Minimum Quantity Lubrication：最小量潤滑）にも対応

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スーパーマルチドリル外部給油式 GS型 4Dタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スーパーマルチドリル外部給油式 GS型 4Dタイプ	フラットマルチドリル MDF型外部給油式 2Dタイプ	スーパーマルチドリル XHGS型（内部給油式）	スーパーマルチドリル PHT型（内部給油式）	マイクロマルチドリル MDUS型外部給油式/小径タイプ	フラットマルチドリル MDF-A型（外部給油式）
メーカー	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル	住友電工ハードメタル
通常価格	7,099円-	5,929円 -	14,228円 -	9,486円 -	6,743円 -	9,732円 -
通常出荷日	2日目〜	在庫品1日目〜	1日目〜	1日目〜	3日目〜	2日目
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / ステンレス鋼 / アルミ / 銅	アルミ
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	非鉄用（DLC）
単品/セット品	単品	単品	単品	単品	単品	単品
