住友電工ハードメタル

SEC-マルチドリルヘッド SMDT-MTL

カタログ |

数量スライド割引

通常単価(税別): 7,659円～24,269円

税込単価: 8,425円～26,696円

【特長】・放射状セレーション締結により、高精度かつ高強度のヘッド交換ドリルです...

コーティング・表面処理有無
有
コーティング・表面処理（詳細）
DEXコート

未確定：候補が207型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■特長
独自の放射状セレーション締結により、高精度かつ高強度のヘッド交換ドリルです。ヘッド交換により、常に新しい刃先で使用でき、生産性、コスト低減および工具管理の簡素化に貢献できます。
また再研磨代を1.5mm～3mm程度確保しており、更に工具コストの低減が可能です。
（※MTL／MEL／MBのみ再研磨可能）

■シリーズ構成表

※MFS型は M型／L型／D型／12D型ホルダでも使用可能です。

■工具寿命とコストダウン効果

■加工精度

■工具強度

性能・試験情報

MTL型一般鋼の高能率加工に最適

●高い刃先強度
大きな刃先処理により、切刃部の欠損を軽減。

●安定した加工穴精度
X型シンニングにより、食い付き時の求心性に優れ安定した穴あけを実現。

■使用実例 MTL型

■加工精度

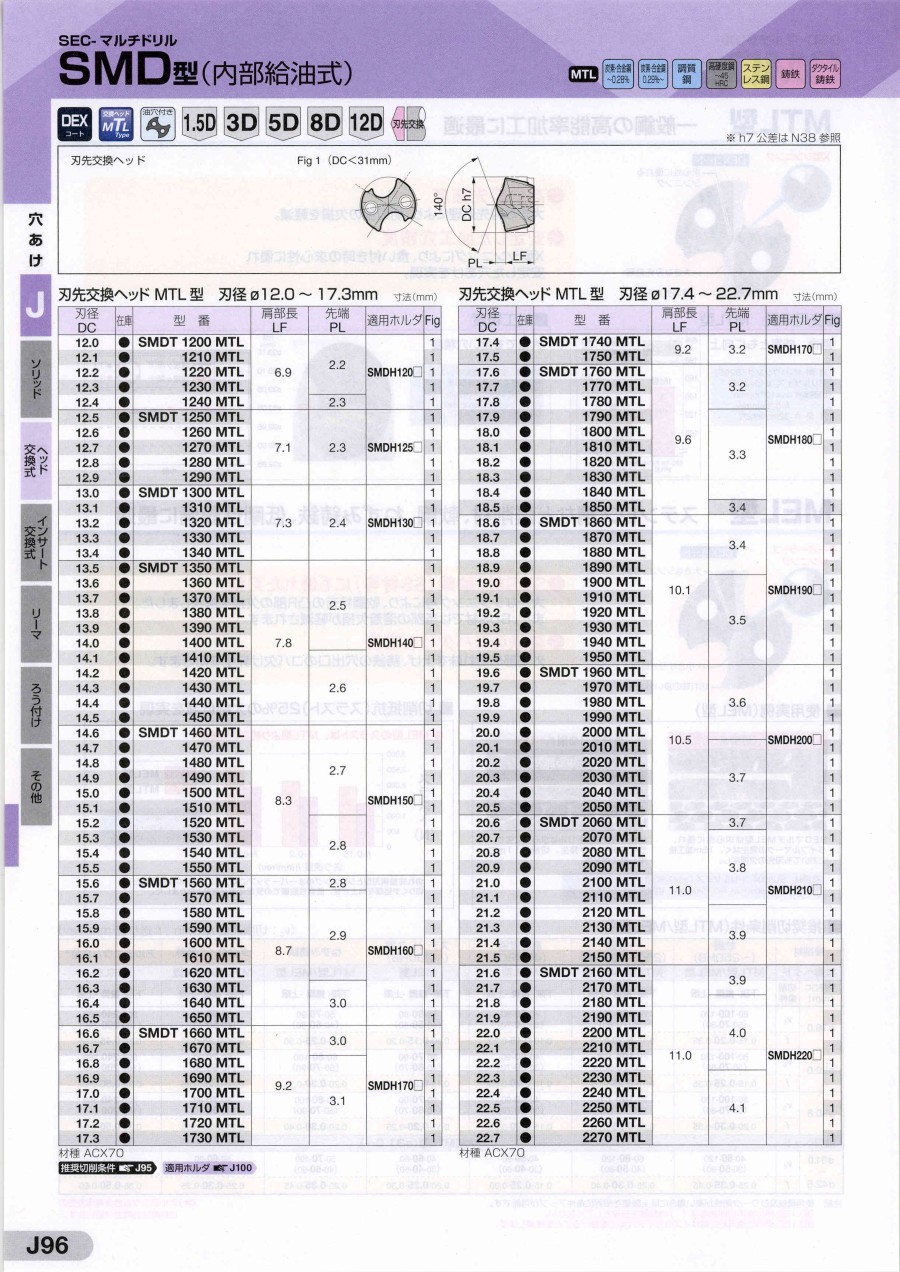

外形図

DC＜31mm

DC≧31mm

使用方法・使用事例

使用方法

■ヘッド交換要領

推奨切削条件

推奨切削条件表

v_c：切削速度（m/min） f：送り量（mm/rev）

注記：使用機械及びワーク剛性が高い場合には、上限値を限界に条件アップが可能です。
8D、12D用の推奨切削条件速度は（）内数値を目安としてください。8D、12D用のご使用前に同サイズのガイド穴加工を設けることを推奨します。

型番リスト

表示件数

型番

適合本体

ドリル径（刃径）

(mm)

被削材

ドリル先端長

(mm)

機能長さ

(mm)

有効長

(mm)

先端角

工具材質

最小発注数量

SMDH120□	12	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.2	6.9	9.1	140°	ACX70	1個
SMDH120□	12.1	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.2	6.9	9.1	140°	ACX70	1個
SMDH120□	12.2	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.2	6.9	9.1	140°	ACX70	1個
SMDH120□	12.3	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.2	6.9	9.1	140°	ACX70	1個
SMDH120□	12.4	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.3	6.9	9.2	140°	ACX70	1個
SMDH125□	12.5	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.3	7.1	9.4	140°	ACX70	1個
SMDH125□	12.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.3	7.1	9.4	140°	ACX70	1個
SMDH125□	12.7	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.3	7.1	9.4	140°	ACX70	1個
SMDH125□	12.8	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.3	7.1	9.4	140°	ACX70	1個
SMDH125□	12.9	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.3	7.1	9.4	140°	ACX70	1個
SMDH130□	13	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.4	7.3	9.7	140°	ACX70	1個
SMDH130□	13.1	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.4	7.3	9.7	140°	ACX70	1個
SMDH130□	13.2	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.4	7.3	9.7	140°	ACX70	1個
SMDH130□	13.3	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.4	7.3	9.7	140°	ACX70	1個
SMDH130□	13.4	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.4	7.3	9.7	140°	ACX70	1個
SMDH140□	13.5	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.5	7.8	10.3	140°	ACX70	1個
SMDH140□	13.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.5	7.8	10.3	140°	ACX70	1個
SMDH140□	13.7	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.5	7.8	10.3	140°	ACX70	1個
SMDH140□	13.8	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.5	7.8	10.3	140°	ACX70	1個
SMDH140□	13.9	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.5	7.8	10.3	140°	ACX70	1個
SMDH140□	14	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.5	7.8	10.3	140°	ACX70	1個
SMDH140□	14.1	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.6	7.8	10.4	140°	ACX70	1個
SMDH140□	14.2	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.6	7.8	10.4	140°	ACX70	1個
SMDH140□	14.3	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.6	7.8	10.4	140°	ACX70	1個
SMDH140□	14.4	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.6	7.8	10.4	140°	ACX70	1個
SMDH140□	14.5	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.6	7.8	10.4	140°	ACX70	1個
SMDH150□	14.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.7	8.3	11	140°	ACX70	1個
SMDH150□	14.7	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.7	8.3	11	140°	ACX70	1個
SMDH150□	14.8	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.7	8.3	11	140°	ACX70	1個
SMDH150□	14.9	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.7	8.3	11	140°	ACX70	1個
SMDH150□	15	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.7	8.3	11	140°	ACX70	1個
SMDH150□	15.1	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.7	8.3	11	140°	ACX70	1個
SMDH150□	15.2	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.8	8.3	11.1	140°	ACX70	1個
SMDH150□	15.3	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.8	8.3	11.1	140°	ACX70	1個
SMDH150□	15.4	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.8	8.3	11.1	140°	ACX70	1個
SMDH150□	15.5	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.8	8.3	11.1	140°	ACX70	1個
SMDH160□	15.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.8	8.7	11.5	140°	ACX70	1個
SMDH160□	15.7	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.9	8.7	11.6	140°	ACX70	1個
SMDH160□	15.8	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.9	8.7	11.6	140°	ACX70	1個
SMDH160□	15.9	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.9	8.7	11.6	140°	ACX70	1個
SMDH160□	16	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.9	8.7	11.6	140°	ACX70	1個
SMDH160□	16.1	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.9	8.7	11.6	140°	ACX70	1個
SMDH160□	16.2	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	2.9	8.7	11.6	140°	ACX70	1個
SMDH160□	16.3	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.0	8.7	11.7	140°	ACX70	1個
SMDH160□	16.4	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.0	8.7	11.7	140°	ACX70	1個
SMDH160□	16.5	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.0	8.7	11.7	140°	ACX70	1個
SMDH170□	16.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.0	9.2	12.2	140°	ACX70	1個
SMDH170□	16.7	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.0	9.2	12.2	140°	ACX70	1個
SMDH170□	16.8	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.1	9.2	12.3	140°	ACX70	1個
SMDH170□	16.9	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.1	9.2	12.3	140°	ACX70	1個
SMDH170M/SMDH170L/SMDH170D	17	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	-	-	-	-	-	1個
SMDH170□	17	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.1	9.2	12.3	140°	ACX70	1個
SMDH170□	17.1	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.1	9.2	12.3	140°	ACX70	1個
SMDH170□	17.2	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.1	9.2	12.3	140°	ACX70	1個
SMDH170□	17.3	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.1	9.2	12.3	140°	ACX70	1個
SMDH170□	17.4	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.2	9.2	12.4	140°	ACX70	1個
SMDH170□	17.5	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.2	9.2	12.4	140°	ACX70	1個
SMDH180M/SMDH180L/SMDH180D	17.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	-	-	-	-	-	1個
SMDH180□	17.6	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.2	9.6	12.8	140°	ACX70	1個
SMDH180□	17.7	P（鋼）[◎] / M（ステンレス鋼）[○] / K（鋳鉄）[◎] / H（高硬度材）[○]	3.2	9.6	12.8	140°	ACX70	1個

通常単価(税別) (税込単価)	通常出荷日

7,885円 ( 8,674円 )	5日目
7,885円 ( 8,674円 )	5日目
7,884円 ( 8,672円 )	7日目
7,884円 ( 8,672円 )	2日目
7,884円 ( 8,672円 )	1日目
7,884円 ( 8,672円 )	3日目
7,884円 ( 8,672円 )	2日目
7,884円 ( 8,672円 )	2日目
7,884円 ( 8,672円 )	1日目
7,884円 ( 8,672円 )	1日目
8,116円 ( 8,928円 )	3日目
8,115円 ( 8,927円 )	7日目
8,115円 ( 8,927円 )	1日目
8,115円 ( 8,927円 )	1日目
8,115円 ( 8,927円 )	1日目
8,116円 ( 8,928円 )	5日目
8,346円 ( 9,181円 )	1日目
8,346円 ( 9,181円 )	1日目
8,346円 ( 9,181円 )	1日目
8,346円 ( 9,181円 )	1日目
8,347円 ( 9,182円 )	3日目
8,347円 ( 9,182円 )	3日目
8,347円 ( 9,182円 )	3日目
8,346円 ( 9,181円 )	1日目
8,346円 ( 9,181円 )	1日目
8,347円 ( 9,182円 )	3日目
8,657円 ( 9,523円 )	1日目
8,657円 ( 9,523円 )	1日目
8,657円 ( 9,523円 )	1日目
8,657円 ( 9,523円 )	1日目
8,658円 ( 9,524円 )	3日目
8,657円 ( 9,523円 )	1日目
8,657円 ( 9,523円 )	1日目
8,657円 ( 9,523円 )	1日目
8,657円 ( 9,523円 )	1日目
8,658円 ( 9,524円 )	3日目
8,657円 ( 9,523円 )	7日目
8,657円 ( 9,523円 )	2日目
8,658円 ( 9,524円 )	5日目
8,657円 ( 9,523円 )	1日目
8,658円 ( 9,524円 )	3日目
8,657円 ( 9,523円 )	1日目
8,658円 ( 9,524円 )	3日目
8,658円 ( 9,524円 )	5日目
8,658円 ( 9,524円 )	5日目
8,658円 ( 9,524円 )	5日目
7,659円 ( 8,425円 )	5日目
8,045円 ( 8,850円 )	1日目
8,045円 ( 8,850円 )	1日目
8,045円 ( 8,850円 )	1日目
8,045円 ( 8,850円 )	1日目
7,659円 ( 8,425円 )	3日目
8,045円 ( 8,850円 )	1日目
8,045円 ( 8,850円 )	1日目
8,045円 ( 8,850円 )	1日目
8,045円 ( 8,850円 )	1日目
7,659円 ( 8,425円 )	3日目
8,315円 ( 9,147円 )	1日目
8,315円 ( 9,147円 )	2日目
7,916円 ( 8,708円 )	5日目

基本情報

基本情報

【特長】
・放射状セレーション締結により、高精度かつ高強度のヘッド交換ドリルです
・耐摩耗性と防錆に優れる特殊表面処理採用
・ヘッド交換により、常に新しい刃先で使用でき、生産性、コスト低減および工具管理の簡素化に貢献できます
・再研磨代を1.5mm～3mm程度確保しており、更に工具コストの低減が可能です
・大きな刃先処理により、切刃部の欠損を軽減
・X型シンニングにより、食い付き時の求心性に優れ安定した穴あけを実現
【用途】
・一般鋼の高能率加工に最適

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
