GSX MILL 3枚刃スロットエンドミル GSXSLT30000C-1.5D型
- 通常単価(税別)
- 6,226円～22,247円
- 税込単価
- 6,849円～24,472円
【特長】・高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用で、ウェット加工での信頼性が向上しました・耐...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

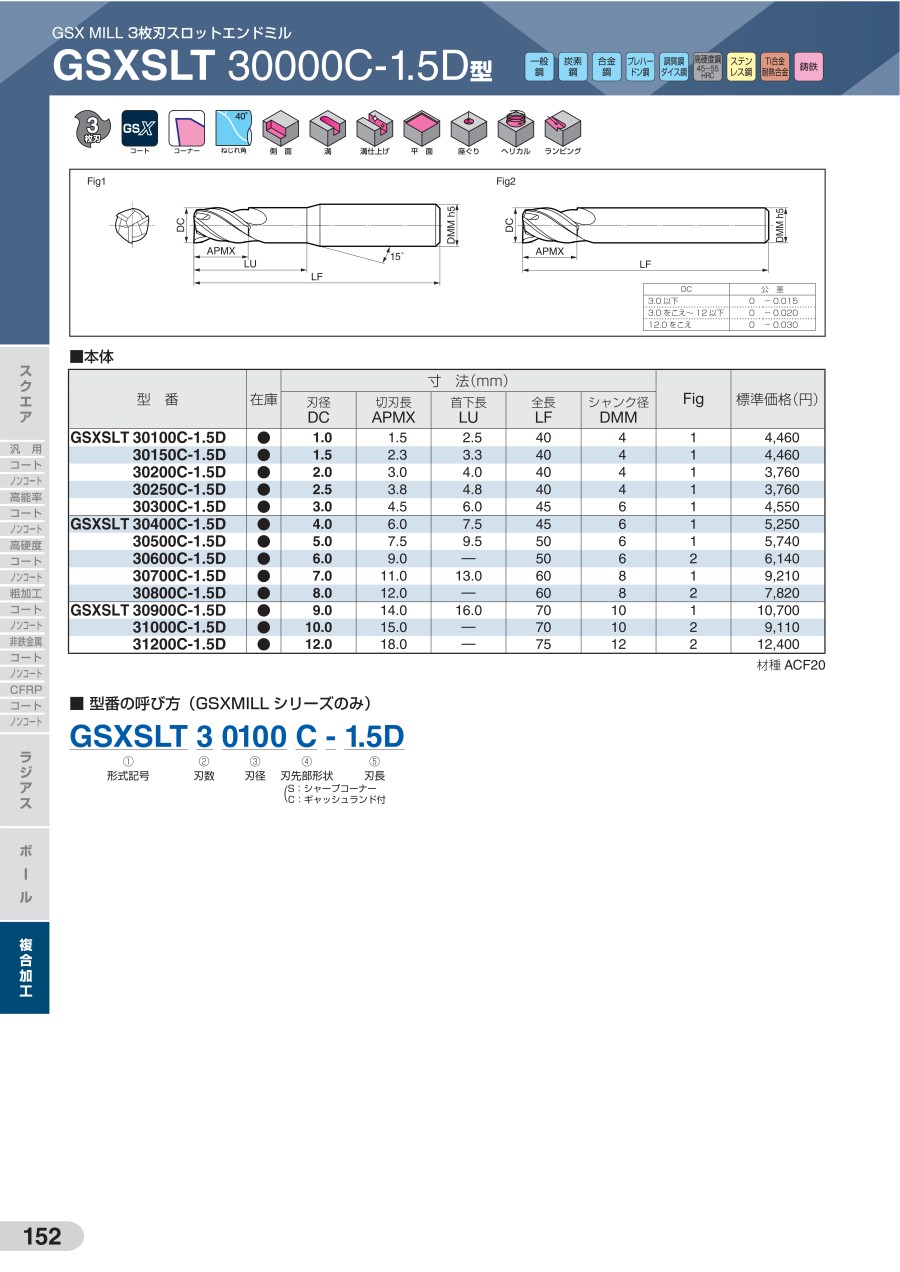

外形図
| φDC | 公差 |
|---|---|
| 3.0以下 | -0.015～0 |
| 3.0をこえ～12以下 | -0.020～0 |
| 12.0をこえ | -0.030～0 |
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
● 側面加工
● 溝加工
● ドリリング加工
1. 安定した加工を行うためには、剛性のある精度の高い機械・ホルダをご使用ください。
2. ドライ加工の場合はエアブローを使用してください。
3. ステンレス鋼、耐熱合金、チタン合金を加工する場合はウェットで加工してください。
4. ステンレス鋼、耐熱合金、チタン合金のドリリング加工では0.1Dcでのステップ加工を行ってください。
5. ご使用の機械の回転速度が推奨切削条件に達しない場合は、最高回転速度でご使用ください。
適用被削材
| 一般鋼 | 炭素鋼 | 合金鋼 | プレハー ドン鋼 | 調質鋼 ダイス鋼 | 高硬度鋼 | ステン レス鋼 | Ti合金 耐熱合金 | 鋳鉄 | アルミ 合金 | 銅 合金 | グラ ファイト | CFRP | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45～55 HRC | 55～60 HRC | 60～65 HRC | ||||||||||||
| ○ | ◎ | ◎ | ◎ | ◎ | ◎ | - | - | ◎ | ○ | ○ | - | - | - | - |
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,993円 ( 7,692円 ) | 7日目 |
6,993円 ( 7,692円 ) | 7日目 |
6,226円 ( 6,849円 ) | 7日目 |
6,226円 ( 6,849円 ) | 7日目 |
7,071円 ( 7,778円 ) | 7日目 |
7,306円 ( 8,037円 ) | 7日目 |
7,980円 ( 8,778円 ) | 2日目 |
8,518円 ( 9,370円 ) | 7日目 |
16,494円 ( 18,143円 ) | 2日目 |
16,051円 ( 17,656円 ) | 7日目 |
19,181円 ( 21,099円 ) | 7日目 |
16,340円 ( 17,974円 ) | 7日目 |
22,247円 ( 24,472円 ) | 7日目 |
詳細情報
基本情報
【特長】
・高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用で、ウェット加工での信頼性が向上しました
・耐摩耗性、耐熱性を高めたGSXコートの採用により、幅広い被削材加工での信頼性、寿命が向上しました
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
