三菱マテリアル

SPX形エンドミル深切込み用（シェルタイプ）

SPX形エンドミル深切込み用（シェルタイプ）
通常単価(税別)
164,605円～178,368円
税込単価
181,066円～196,205円
通常出荷日：2日目

深切込み加工用スクエアエンドミル。【特長】・波形刃タイプインサートでは、喰い付き衝撃緩和、低切削抵抗。...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

DCCC 深切込み用カッタ シャンクタイプ

三菱マテリアル

DCCC 深切込み用カッタ シャンクタイプ
通常価格(税別)： 63,045円 (税込価格：69,350円)

通常出荷日：2 日目

よく一緒に見られています

SPX形エンドミル深切込み用（シャンクタイプ）

三菱マテリアル

SPX形エンドミル深切込み用（シャンクタイプ）
通常価格(税別)： 140,810円 (税込価格：154,891円)

通常出荷日：2 日目 ～

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

SPX形エンドミル深切込み用（シェルタイプ） SPX形エンドミル深切込み用（シェルタイプ） イメージ

SPX形エンドミル深切込み用（シェルタイプ） イメージ



重切削・深切込み加工において安定した低切削抵抗を実現

  • 波形刃形WHブレーカが切りくずを細かく分断します。
  • ストレート刃形JMブレーカが良好な仕上げ面を生み出します。

SPX形エンドミル深切込み用（シェルタイプ） 特長

性能・試験情報

■切削性能

低切削抵抗

SPX形エンドミル深切込み用（シェルタイプ） 低切削抵抗1

＜切削条件＞
被削材 ： FCD450
切削速度 ： 100m/min
1 刃当たりの送り ： 0.20mm/刃
切込み ： 50mm
切削幅 ： 5mm
乾式切削

SPX形エンドミル深切込み用（シェルタイプ） 低切削抵抗2

切りくず分断

SPX形エンドミル深切込み用（シェルタイプ） 切りくず分断

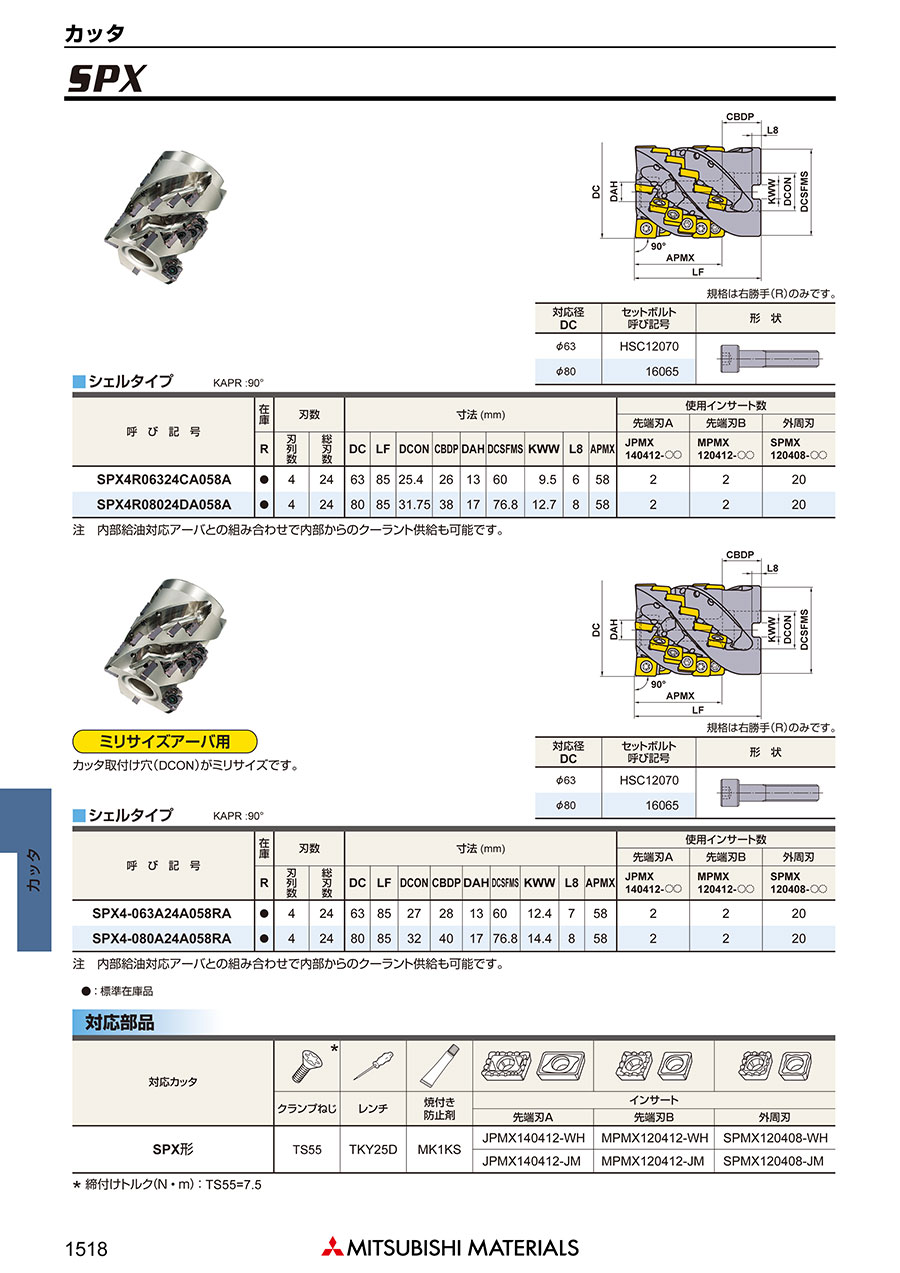

外形図

SPX形エンドミル深切込み用（シェルタイプ） 外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


肩削り加工条件

SPX形エンドミル深切込み用（シェルタイプ） 推奨切削条件表1


溝削り加工条件

SPX形エンドミル深切込み用（シェルタイプ） 推奨切削条件表2

切削条件時の注意

本切削条件は、機械及びワーク剛性が高い状況におけるびびりが発生しない目安です。
加工中にびびりやインサートのチッピングなどが発生する場合は、適宜調整ください。

適用被削材

SPX形エンドミル深切込み用（シェルタイプ） 適用被削材


型番リスト

表示件数
  • 1
    • 型番
    SPX4-063A24A058RA
    SPX4-080A24A058RA
    SPX4R06324CA058A
    SPX4R08024DA058A

    刃径 D

    (φ)

    詳細タイプ

    アーバ取付径 DCON

    (mm)

    インロー高さ CBDP

    (mm)

    キー溝深さ L8

    (mm)

    ボルト穴径 DAH

    (mm)

    		最小発注数量
    63
    ミリサイズアーバ用
    27
    26
    6
    13
    1個
    80
    ミリサイズアーバ用
    32
    38
    8
    17
    1個
    63
    普通サイズアーバ用
    25.4
    26
    6
    13
    1個
    80
    普通サイズアーバ用
    31.75
    38
    8
    17
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    164,605円
    ( 181,066円 )
    2日目
    178,368円
    ( 196,205円 )
    2日目
    166,707円
    ( 183,378円 )
    2日目
    176,639円
    ( 194,303円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    深切込み加工用スクエアエンドミル。
    【特長】
    ・波形刃タイプインサートでは、喰い付き衝撃緩和、低切削抵抗。
    ・強固なクランプ。
    ・らせん状のヒールカット採用。
    【用途】
    ・肩削り、壁面荒加工用。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SPX形エンドミル深切込み用（シェルタイプ）のレビュー
    この商品のレビューはありません
