ASX400形正面フライス（スクリューインタイプ）

製品特長・仕様

製品の基本仕様・特長

高精度
曲面切刃と高精度本体・インサートの採用により、高品位な底面の仕上げはもちろん、良好な壁面精度が得られます。

低抵抗
インサートは3次元曲面切刃と大きなすくい角の採用で、抜群の切れ味を示します。

ASXはポジティブインサートタイプのカッタでも切削抵抗が低く、耐欠損性にも優れたバランスのとれたカッターです。切削抵抗（切削動力）が低いことで、ワークが薄い場合や切削熱を上げたくない場合、仕上切削等に適しています。

性能・試験情報

合金鋼の切削

一般鋼の切削

焼入れ鋼の切削

アルミニウム合金の切削

ステンレス鋼の切削

耐熱合金の切削

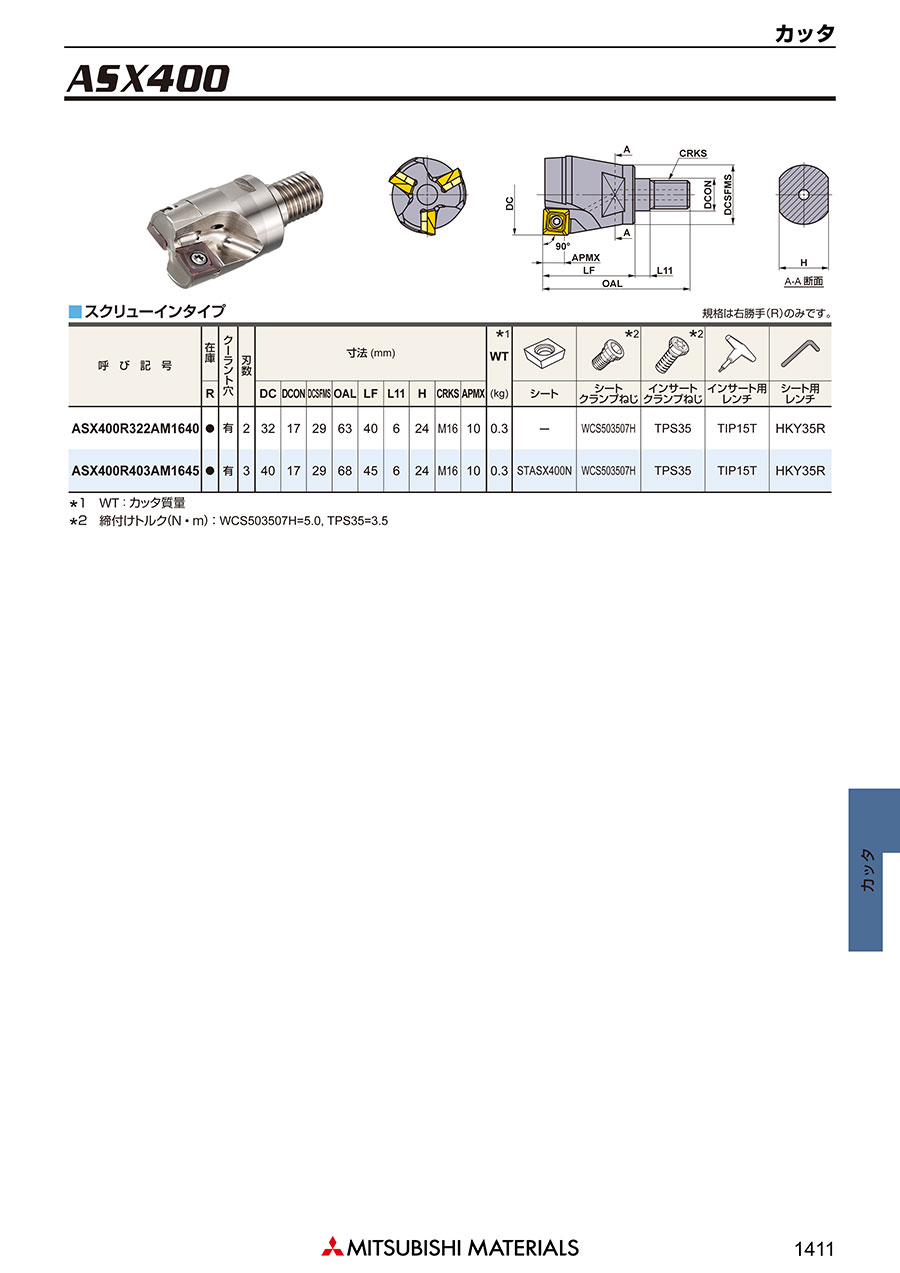

外形図

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

• 工具回転速度（min^-1）=（1000×切削速度）÷（3.14×工具の切れ刃径）
• 機械のテーブル送り（mm/min）＝1刃当たりの送り×工具の刃数×工具回転速度

切削条件時の注意

インサート使用上の注意

■JPブレーカ使用時の注意

• JPブレーカの切れ刃はシャープエッジとなっております。装着時には手袋を着用の上、けが防止にご注意ください。
• アルミニウム合金の切削では、切れ刃に溶着が生じやすく、これが原因でインサート損傷が発生する場合があります。
• 切削油を使用し、湿式切削でご使用ください。

■ワイパーインサート使用時の注意

• ASX400用ワイパーインサートは1コーナ使用タイプです。
• 装着は、面取り部がインサート座奥に位置する状態にて行ってください。（左図参照）
• ワイパーインサート外周刃は一般刃インサートよりも引っ込んでいます。ワイパーインサート直後の一般刃インサートは損傷状態にご注意ください。
• ワイパー使用時の条件は次を目安としてください。切込み（ap）≦0.5mm、1刃当たりの送り（fz）≦0.2mm/tooth
