ニューストロング

フッククランプ Bタイプ

フッククランプ Bタイプ HCB-3
通常単価(税別)
6,241円
税込単価
6,865円
通常出荷日：1日目

【特長】・NC機械等のクランプで単純化しました。・スプリングが内蔵しており、ゆるめれば自動的に爪先があ...

詳細を確認

型番:

HCB-3
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

HCB-3の仕様・寸法情報

種類
クランプユニット・用品
クランプユニット/オプション
ユニット
クランプ方法
上面ネジ固定式
本体材質
焼入れ鋼
A(mm)
42
B(mm)
17
C(mm)
32
D(mm)
23
E(mm)
自由調整治具により
F(mm)
21
G(mm)
20
H(mm)
57
I(mm)
7
J(mm)
28
トラスココード
837-9469
質量(g)
500
材質
SCM440
硬度/熱処理
HRC35°
特長
NC機械などのクランプで単純化しましたスプリングが内臓しており､ゆるめれば自動的に爪先があります
スタットボルト
CS-1690
スプリング
CS-16B
-
-

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 材質 SCM440
  • 硬度 HRC35°

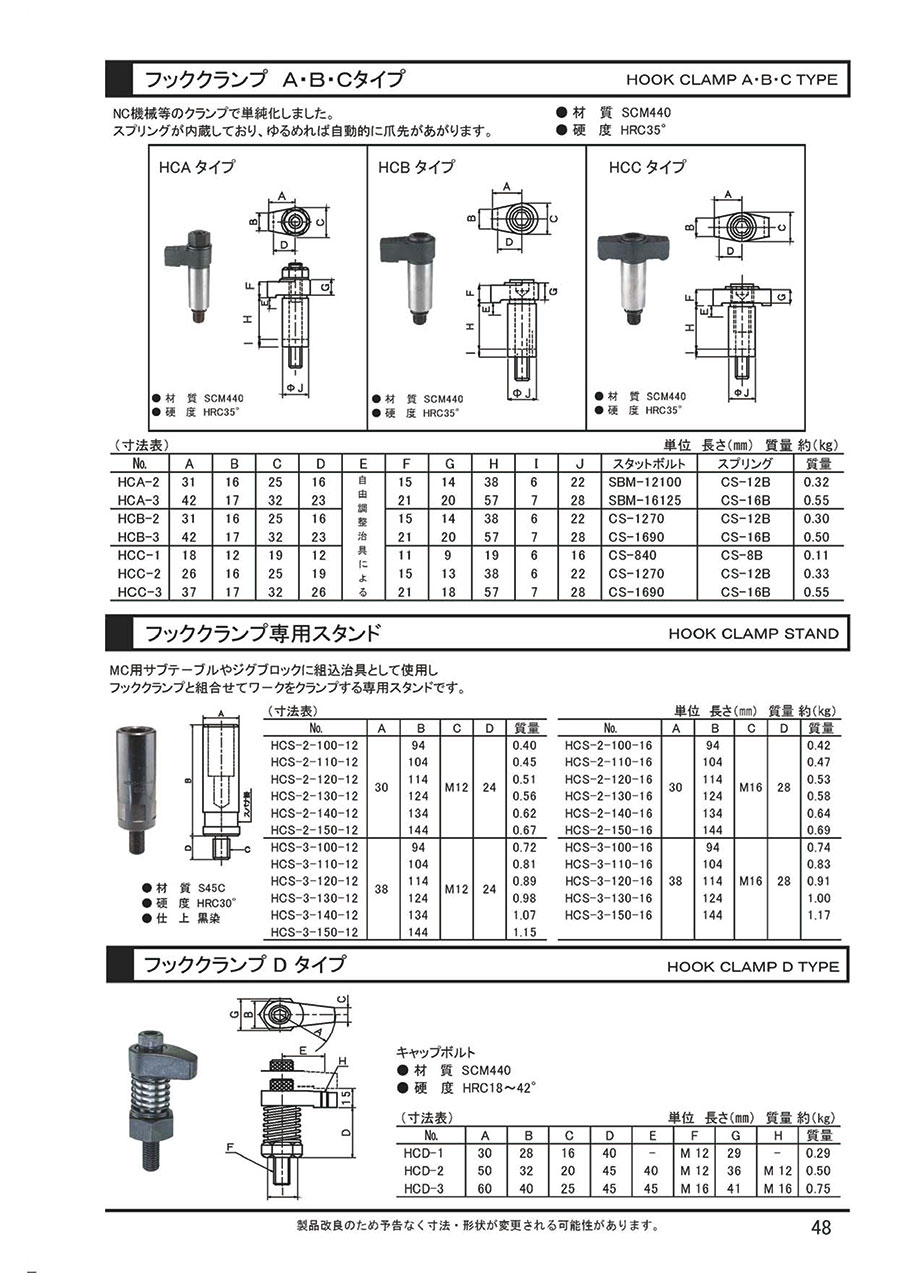

外形図

フッククランプ Bタイプ 外形図

型番リスト

表示件数
  • 1
    • 型番
    HCB-3

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    トラスココード

    質量

    (g)

    スタットボルト

    スプリング

    		最小発注数量
    42
    17
    32
    23
    21
    20
    57
    7
    28
    837-9469
    500
    CS-1690
    CS-16B
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,241円
    ( 6,865円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・NC機械等のクランプで単純化しました。
    ・スプリングが内蔵しており、ゆるめれば自動的に爪先があがります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フッククランプ Bタイプの型番HCB-3のページです。 型番HCB-3に関する仕様情報を記載しております。
