ニューストロング

頑チャック坊主（四ッ爪タイプ）

カタログ |

通常単価(税別): 313,317円～543,095円

税込単価: 344,649円～597,405円

通常出荷日：1日目

MC用超薄型の頑チャック坊主です。操作が簡単で誰でもすぐに使えます。【特長】・加工物を高精度でしっかり...

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

付属品

T型レンチ 1丁
スパナ 1丁

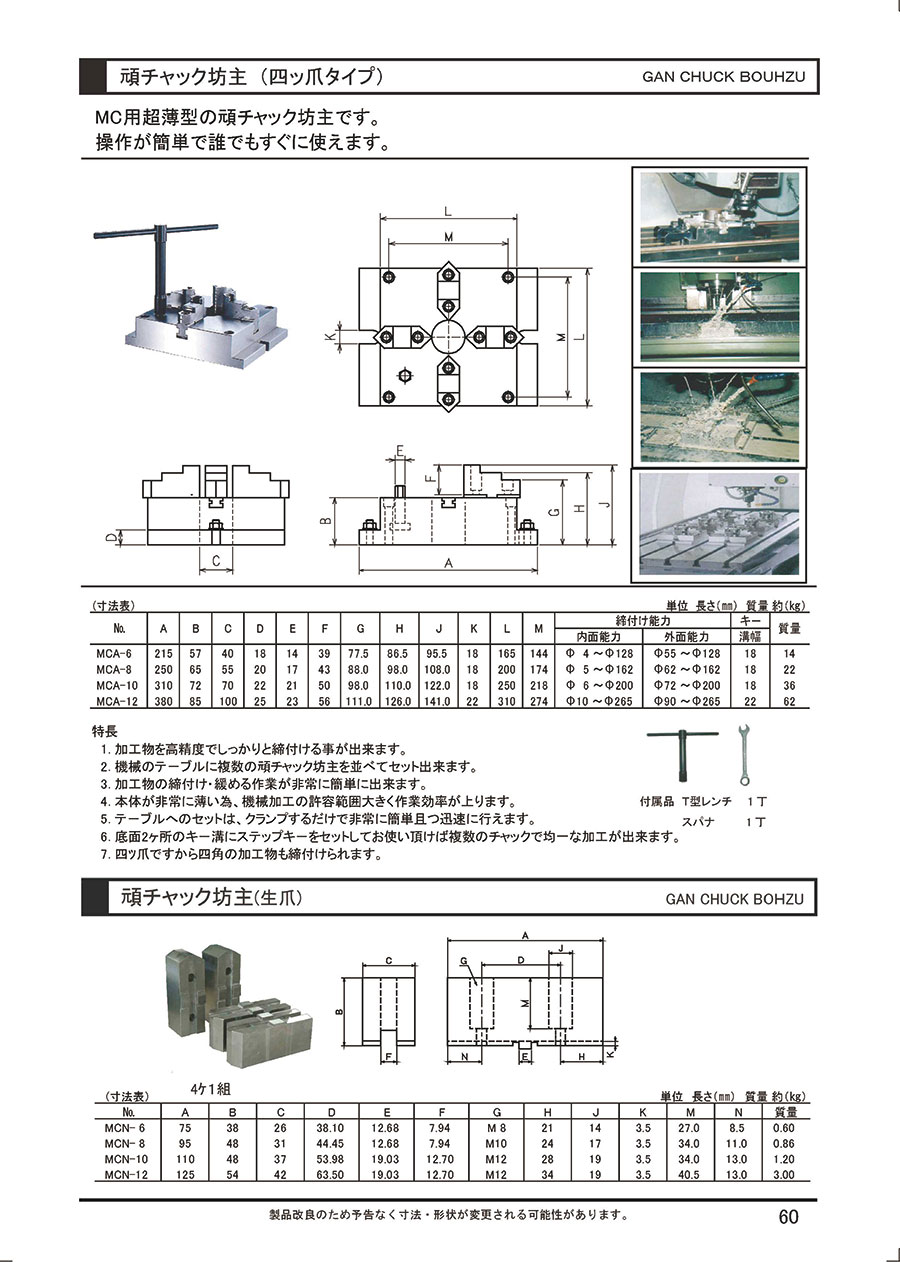

外形図

型番リスト

表示件数

型番

(mm)

締付け能力内面能力

締付け能力外面能力

キー溝

(mm)

トラスココード

(mm)

質量

(g)

(mm)

最小発注数量

215	57	40	18	86.5	165	φ4～φ128	φ55～φ128	18	837-9505	144	14000	14	39	77.5	95.5	18	1個
250	65	55	20	98	200	φ5～φ162	φ62～φ162	18	837-9506	174	22000	17	43	88	108	18	1個
310	72	70	22	110	250	φ6～φ200	φ72～φ200	18	837-9503	218	36000	21	50	98	122	18	1個
380	85	100	25	126	310	φ10～φ265	φ90～φ265	22	837-9504	274	62000	23	56	111	141	22	1個

通常単価(税別) (税込単価)	通常出荷日

313,317円 ( 344,649円 )	1日目
369,291円 ( 406,220円 )	1日目
469,973円 ( 516,970円 )	1日目
543,095円 ( 597,405円 )	1日目

詳細情報

基本情報

基本情報

MC用超薄型の頑チャック坊主です。操作が簡単で誰でもすぐに使えます。
【特長】
・加工物を高精度でしっかりと締付ける事が出来ます。
・機械のテーブルに複数の頑チャック坊主を並べてセット出来ます。
・加工物の締付け、緩める作業が非常に簡単に出来ます。
・本体が非常に薄い為、機械加工の許容範囲大きく作業効率が上ります。
・テーブルへのセットは、クランプするだけで非常に簡単且つ迅速に行えます。
・底面2ヶ所のキー溝にステップキーをセットしてお使い頂けば複数のチャックで均一な加工が出来ます。
・四ツ爪ですから四角の加工物も締付けられます。

カタログ
