オーエスジー

WXLコート2刃ボールエンド形 WXL-EBD

Name: WXLコート2刃ボールエンド形 WXL-EBD
Brand: オーエスジー
SKU: 223000850347
Rating: 4 (7 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（7件）

通常単価(税別): 3,335円～72,429円

税込単価: 3,669円～79,672円

【特長】・硬質潤滑被膜WXLコーティングを施した高精度ボールエンドミル。・幅広...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2

ご注意

《再研磨サービスのご案内》
・ミスミ以外のメーカー品にも対応
・最短納期3日目出荷（再研磨のみ）・8日目出荷（再研磨＋再コート）
・ご利用手順、対応範囲・価格・納期などはこちらをご確認ください。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が75型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

非鉄・軟鋼～50HRC調質鋼に!!

潤滑性・耐摩耗性に優れたWXLコーティング

幅広い被削材と広い切削条件領域
非鉄・軟鋼～50HRC 調質鋼と、幅広い被削材を対象に開発した被膜です。ドライでも湿式でも大きな影響を受けず使用できる安定性能を追求しました。切削力の小さい低速領域から、大きな切削力の得られる高速領域と広い切削条件領域を志向し、実切削速度が変動しやすいボールエンドミルにおいても、より安定した性能が発揮できます。
豊富なサイズバリエーション
167サイズ追加！12タイプ・1,299サイズで幅広い加工に対応可

主要なコーティングの硬さと酸化開始温度

切削適応領域

-	硬さ（Hv）	摩擦係数	酸化開始温度（℃）	耐熱性	付着力	面粗さ	耐摩擦性
WXL	3,100	0.25	1,100	◎	◎	○	◎

性能・試験情報

加工事例

耐久時間750分⇒855分耐久向上でオペレータの負担減！
WXL-EBD 無酸素銅の加工

使用工具	WXL-EBD R3
被削材	無酸素銅
切削速度	180m/min（9,600min^-1）
送り速度	3,000mm/min
切削方法	等高線加工
切込深さ	a_p = 0.5mm P_f = 1.3mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ

WXLコート2刃ボールエンド形 WXL-EBD 【追加工対応品】加工事例関連画像2

855分使用した工具の摩耗量は0.04 ～0.041mmとバラツキ無く安定。

WXLシリーズは、幅広い被削材に対応！銅の加工ではTiAIN 被膜に対し、耐久差3倍！高硬度材も安定加工！
WXL-EBD C1100の加工

使用工具	WXL-EBD R3×12
被削材	C1100
切削速度	244.92m/min （13,000min^-1）
送り速度	3,900mm/min （0.15mm/t）
切削方法	ピック加工
切込深さ	a_p = 0.3mm P_f = 0.6mm
切削油剤	水溶性切削油剤（EZ-30）
使用機械	立形マシニングセンタ

WXLコート2刃ボールエンド形 WXL-EBD 【追加工対応品】加工事例関連画像3

ドライでも湿式加工でも、耐久性3倍を実現！
WXL-EBD ドライ加工

使用工具	WXL-EBD R5×18
被削材	S50C
切削速度	200m/min（6,366min^-1）
送り速度	1,604mm/min（0.126mm/t）
切削方法	ポケット加工
切込深さ	a_p = 1mm P_f = 2mm
突出し量	4D
切削油剤	エアブロー
使用機械	立形マシニングセンタ

WXLコート2刃ボールエンド形 WXL-EBD 【追加工対応品】加工事例関連画像6

加工後の摩耗状況

WXL-EBD 湿式加工

使用工具	WXL-EBD R3×12
被削材	S50C
切削速度	199.7m/min （10,600min^-1）
送り速度	2,570mm/min （0.121mm/t）
切削方法	ピック加工
切込深さ	a_p = 0.3mm P_f = 0.6mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ

WXLコート2刃ボールエンド形 WXL-EBD 【追加工対応品】加工事例関連画像7

WXLシリーズは幅広い被削材・加工をカバーします。
WXL-EBD DH31S（48HRC）の加工

使用工具	WXL-EBD R5×18
被削材	DH31S（48HRC）
切削速度	180m/min（5,700min^-1）
送り速度	1,350mm/min（0.118mm/t）
切削方法	モデル加工
切込深さ	a_p = 1mm P_f = 2mm
突出し量	5D
切削油剤	エアブロー
使用機械	横形マシニングセンタ

WXLコート2刃ボールエンド形 WXL-EBD 【追加工対応品】加工事例関連画像8

製品特長紹介動画

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

標準切削

WXLコート2刃ボールエンド形 WXL-EBD 【追加工対応品】推奨切削条件表2

高速切削

加工時に発生する火花や破損による発熱で引火・火災の危険があります。
防火対策を必ず行って下さい。

切削条件時の注意

1. 高速高精度のマシニングセンタを利用した場合の、軽切込みの切削における基準条件表です。
2. 摩耗が進行すると火花が発生しますので、発火性のある切削油剤は絶対に使用しないで下さい。
3. 切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。
4. 上表の値はあくまでも目安です。実際の加工における切削条件は上表を参考に状況に応じて設定下さい。
※傾き角βが15°以下の加工では、上記表の回転速度、送り速度を1.2～1.5倍に上げることが可能です。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

トラスココード

CADデータ有無

(2D/3D)

RoHS?

最小発注数量

メーカー標準品	0.1	0.2	0.05	4	40	±5	3105010	633-7210	2D/3D	10	1個
メーカー標準品	0.2	0.4	0.1	4	40	±5	3105020	-	2D/3D	-	1個
メーカー標準品	0.4	0.8	0.2	4	40	±5	3105040	-	2D/3D	-	1個
メーカー標準品	0.4	0.8	0.2	6	50	±5	3106040	-	2D/3D	-	1個
メーカー標準品	0.6	1.1	0.3	4	40	±5	3105060	-	2D/3D	-	1個
メーカー標準品	0.6	1.1	0.3	6	50	±5	3106060	-	2D/3D	-	1個
メーカー標準品	0.8	2	0.4	4	40	±5	3105080	-	2D/3D	-	1個
メーカー標準品	0.8	2	0.4	6	50	±5	3106080	-	2D/3D	-	1個
メーカー標準品	1	1.5	0.5	4	50	±5	3105100	-	2D/3D	-	1個
メーカー標準品	1	2.5	0.5	4	50	±5	3105101	-	2D/3D	-	1個
メーカー標準品	1	2.5	0.5	6	60	±5	3106100	-	2D/3D	-	1個
メーカー標準品	1.2	3	0.6	4	50	±5	3105120	633-7341	2D/3D	10	1個
メーカー標準品	1.4	3.5	0.7	4	50	±5	3105140	-	2D/3D	-	1個
メーカー標準品	1.6	4	0.8	4	50	±5	3105160	-	2D/3D	-	1個
メーカー標準品	1.8	4.5	0.9	4	50	±5	3106760	-	2D/3D	-	1個
メーカー標準品	0.3	0.6	0.15	4	40	±5	3105030	-	2D/3D	-	1個
メーカー標準品	0.3	0.6	0.15	6	50	±5	3106030	-	2D/3D	-	1個
メーカー標準品	0.5	1.1	0.25	4	40	±5	3105050	-	2D/3D	-	1個
メーカー標準品	0.5	1.1	0.25	6	50	±5	3106050	-	2D/3D	-	1個
メーカー標準品	0.7	1.5	0.35	4	40	±5	3106710	-	2D/3D	-	1個
メーカー標準品	0.9	2.2	0.45	4	50	±5	3106720	-	2D/3D	-	1個
メーカー標準品	1.1	2.7	0.55	4	50	±5	3106730	-	2D/3D	-	1個
メーカー標準品	1.3	3.2	0.65	4	50	±5	3106740	-	2D/3D	-	1個
メーカー標準品	1.5	2	0.75	4	50	±5	3105150	-	2D/3D	-	1個
メーカー標準品	1.5	4	0.75	4	50	±5	3105151	-	2D/3D	-	1個
メーカー標準品	1.5	4	0.75	6	50	±5	3106150	-	2D/3D	-	1個
メーカー標準品	1.7	4.2	0.85	4	50	±5	3106750	-	2D/3D	-	1個
メーカー標準品	1.9	4.7	0.95	4	50	±5	3106770	-	2D/3D	-	1個
メーカー標準品	2	3	1	4	50	±5	3105200	-	2D/3D	-	1個
メーカー標準品	2	5	1	6	50	±5	3106200	-	2D/3D	-	1個
メーカー標準品	2	6	1	4	50	±5	3105201	-	2D/3D	-	1個
メーカー標準品	2.1	4.8	1.05	6	50	±5	3106780	-	2D/3D	-	1個
メーカー標準品	2.2	4.9	1.1	6	50	±5	3106790	-	2D/3D	-	1個
メーカー標準品	2.4	5.1	1.2	6	50	±5	3106810	-	2D/3D	-	1個
メーカー標準品	2.6	5.2	1.3	6	50	±5	3106820	-	2D/3D	-	1個
メーカー標準品	2.8	5.6	1.4	6	60	±5	3106840	-	2D/3D	-	1個
メーカー標準品	3	4.5	1.5	4	60	±5	3105300	-	2D/3D	-	1個
メーカー標準品	3	4.5	1.5	6	60	±5	3106300	-	2D/3D	-	1個
メーカー標準品	3	8	1.5	6	60	±5	3106301	-	2D/3D	-	1個
メーカー標準品	2.3	5	1.15	6	50	±5	3106800	-	2D/3D	-	1個
メーカー標準品	2.5	3	1.25	4	50	±5	3105250	-	2D/3D	-	1個
メーカー標準品	2.5	6	1.25	4	50	±5	3105251	-	2D/3D	-	1個
メーカー標準品	2.5	6	1.25	6	60	±5	3106250	-	2D/3D	-	1個
メーカー標準品	2.7	5.4	1.35	6	50	±5	3106830	-	2D/3D	-	1個
メーカー標準品	2.9	5.8	1.45	6	60	±5	3106850	-	2D/3D	-	1個
メーカー標準品	3.5	8	1.75	6	70	±5	3106350	-	2D/3D	-	1個
メーカー標準品	4	6	2	6	70	±5	3106400	-	2D/3D	-	1個
メーカー標準品	4	8	2	4	60	±5	3105400	-	2D/3D	-	1個
メーカー標準品	4	8	2	6	70	±5	3106401	-	2D/3D	-	1個
メーカー標準品	5	8	2.5	6	80	±5	3106500	-	2D/3D	-	1個
メーカー標準品	5	10	2.5	6	80	±5	3106501	-	2D/3D	-	1個
メーカー標準品	5	12	2.5	6	80	±5	3106502	-	2D/3D	-	1個
メーカー標準品	4.5	8	2.25	6	80	±5	3106860	-	2D/3D	-	1個
メーカー標準品	5.5	10	2.75	6	80	±5	3106870	-	2D/3D	-	1個
メーカー標準品	6	10	3	6	90	-7～+3	3106600	-	2D/3D	-	1個
メーカー標準品	6	12	3	6	90	-7～+3	3106601	-	2D/3D	-	1個
メーカー標準品	7	14	3.5	6	90	-7～+3	3106610	-	2D/3D	-	1個
メーカー標準品	6.5	13	3.25	6	90	-7～+3	3106880	-	2D/3D	-	1個
メーカー標準品	7.5	14	3.75	6	90	-7～+3	3106890	-	2D/3D	-	1個
メーカー標準品	8	12	4	8	100	-7～+3	3106620	-	2D/3D	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,838円 ( 9,722円 )	1日目
6,431円 ( 7,074円 )	3日目
3,931円 ( 4,324円 )	3日目
4,615円 ( 5,077円 )	在庫品1日目当日出荷可能
3,679円 ( 4,047円 )	1日目
4,329円 ( 4,762円 )	在庫品1日目当日出荷可能
3,679円 ( 4,047円 )	3日目
4,329円 ( 4,762円 )	1日目
3,529円 ( 3,882円 )	10日目
4,218円 ( 4,640円 )	10日目
4,218円 ( 4,640円 )	1日目
3,994円 ( 4,393円 )	3日目
4,270円 ( 4,697円 )	1日目
4,270円 ( 4,697円 )	1日目
7,088円 ( 7,797円 )	1日目
5,261円 ( 5,787円 )	10日目
6,329円 ( 6,962円 )	1日目
3,731円 ( 4,104円 )	10日目
4,455円 ( 4,901円 )	1日目
7,074円 ( 7,781円 )	1日目
7,074円 ( 7,781円 )	1日目
7,074円 ( 7,781円 )	1日目
7,074円 ( 7,781円 )	在庫品1日目当日出荷可能
4,566円 ( 5,023円 )	1日目
4,566円 ( 5,023円 )	1日目
4,852円 ( 5,337円 )	1日目
7,074円 ( 7,781円 )	1日目
7,088円 ( 7,797円 )	1日目
3,335円 ( 3,669円 )	5日目
3,931円 ( 4,324円 )	1日目
3,931円 ( 4,324円 )	10日目
7,088円 ( 7,797円 )	1日目
7,088円 ( 7,797円 )	1日目
7,088円 ( 7,797円 )	1日目
7,088円 ( 7,797円 )	1日目
7,088円 ( 7,797円 )	1日目
3,697円 ( 4,067円 )	1日目
4,093円 ( 4,502円 )	1日目
4,455円 ( 4,901円 )	1日目
7,088円 ( 7,797円 )	1日目
4,574円 ( 5,031円 )	1日目
5,437円 ( 5,981円 )	1日目
5,437円 ( 5,981円 )	10日目
7,088円 ( 7,797円 )	1日目
7,088円 ( 7,797円 )	1日目
5,889円 ( 6,478円 )	在庫品1日目当日出荷可能
3,966円 ( 4,363円 )	1日目
4,998円 ( 5,498円 )	1日目
4,998円 ( 5,498円 )	10日目
4,463円 ( 4,909円 )	1日目
5,889円 ( 6,478円 )	1日目
5,889円 ( 6,478円 )	1日目
8,795円 ( 9,675円 )	1日目
8,795円 ( 9,675円 )	1日目
4,566円 ( 5,023円 )	1日目
6,167円 ( 6,784円 )	在庫品1日目当日出荷可能
7,044円 ( 7,748円 )	1日目
8,727円 ( 9,600円 )	1日目
9,412円 ( 10,353円 )	1日目
8,745円 ( 9,620円 )	1日目

基本情報

基本情報

【特長】
・硬質潤滑被膜WXLコーティングを施した高精度ボールエンドミル。
・幅広い被削材で効果を発揮。
・乾式、湿式加工のどちらでも長寿命を実現。

ご注意

《再研磨サービスのご案内》
・ミスミ以外のメーカー品にも対応
・最短納期3日目出荷（再研磨のみ）・8日目出荷（再研磨＋再コート）
・ご利用手順、対応範囲・価格・納期などはこちらをご確認ください。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

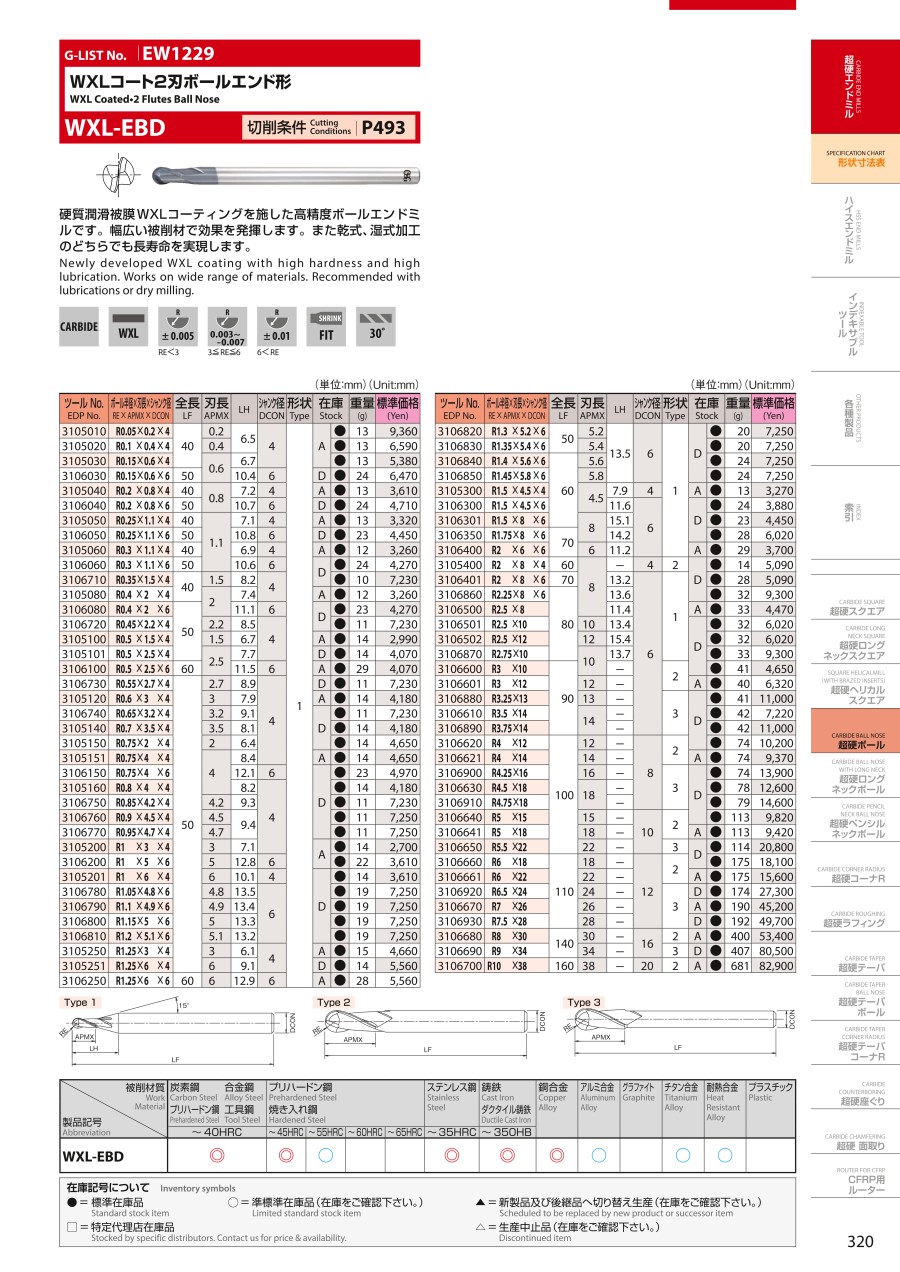

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
XALシリーズ超硬ボールエンドミル 2枚刃/ショートタイプ
ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

WXLコート2刃ボールエンド形 WXL-EBD のレビュー

4平均満足度：4.07件のレビュー

星5
14%
星4
71%
星3
14%
星2
0%
星1
0%

部品の試作に使用

満足度：4.02021/11/25

部品の試作のために購入・使用しました。以前にも同じメーカーの同じ型番の商品を購入していますし、このメーカーについては信頼...もっと読む

0人が参考にしています。

加工に

満足度：4.02020/04/28

使用歴1年加工も問題なくできて高品質です。納期も早くて助かります。

0人が参考にしています。

三次元加工で使用

満足度：5.02019/11/26

三次元加工の中でも削る面積が多い場合に使用しています。刃持ちが良いのでこの商品を選定しました。主にSKD11などの鋼に使...もっと読む

0人が参考にしています。

アルミ材 A2017材や S50C などに対して使用

満足度：4.02019/05/08

主にA2017材とS50Cに対しての使用が多いです。3次元加工を施すために2刃ロングネックボールエンド形(深リブボール...もっと読む

0人が参考にしています。

加工

満足度：3.02019/05/06

いつもお世話になっております。硬度50度くらいに対して問題なく加工でき重宝しております

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 WXLコート2刃ボールエンド形 WXL-EBD	2刃ボールエンド形（強力タイプ） WXL-HS-EBD	2刃ボールエンド形 DLC-EBD	2刃ボールエンド形 MG-EBD	2刃ボールエンド形 FX-MG-EBD	2刃ロングシャンクボールエンド形 FX-LS-MG-EBD
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	3,335円-	3,335円 -	10,706円 -	40,250円 -	10,660円 -	19,874円
通常出荷日	在庫品1日目〜	1日目	在庫品1日目〜	1日目	在庫品1日目〜	在庫品1日目
加工用途（加工形状）	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	非鉄用（DLC）	ノンコート	鋼用	鋼用
