コードリールアッパーリール

Name: コードリール アッパーリール
Brand: ハタヤリミテッド
SKU: 223000780945
Rating: 5 (1 reviews)

通常単価(税別): 13,293円～20,176円

税込単価: 14,622円～22,194円

通常出荷日：1日目

極太ケーブル3.5mm仕様の屋内用100V型コードリール。【特長】・極太ケーブル3.5mm仕様。・電圧...

詳細を確認

55.0

対応電圧 (V)
単相100V
電線長さ (m)
20
電線太さ (mm²)
3.5
コンセント定格 (kVA)
1.8
コンセント個数
4
商品タイプ
コードリール
定格電流(A)
10
仕様1
AC100V
電線種
ソフトVCT
内容量
1台

ご注意

定格電流：10Aは電線を巻いたままの状態で使用できる電流です。電線を全て引き出した状態では15Aが使用可能です。

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

【極太ケーブル3.5mm²仕様タイプ】

■特長

電圧ドロップが小さいので機器の故障を防ぎ、安定したパワーが得られます。
複数の機器を同時に使用できるので作業効率がアップします。

■極太ケーブルについて

ケーブルに電流を流すと電圧降下（ドロップ）が起こり電圧が低下します。電圧降下は流す電流の量やケーブルの太さによって変化します。（下記表参照）電圧降下はケーブルが太くなるほど小さくなります。電圧降下を低く抑えたい場合には極太ケーブル3.5mm²仕様が有効です。

■電圧降下（100V）グラフ

電源電圧が100Vの場合のコンセントから出力される電圧です。
横軸に電線の長さを示しています。

●太さ3.5mm²の場合

●太さ2.0mm²の場合

※表内表示の使用電流値は参考であり、実際にご使用になる場合は各製品に表示された定格電流値に従ってご使用ください。

型番	カラーケーブル	電線仕様		コンセント仕様		製品定格	質量（kg）
型番	カラーケーブル	長さ（m）	種別・太さ（mm²）・心数（C）	定格	形状×個数	製品定格	質量（kg）
PS-20	アースグリーン	20	ソフトVCT 3.5×2	2P・15A・125V	2P×4	125V・10A	6.0
PS-201K	アースグリーン	20	ソフトVCT 3.5×3	2P・15A・125V 接地付	2P接地付×4	125V・10A	7.0

型番	フキュートビプラグ	コンセント防塵キャップシャッター	接地端子
型番	フキュートビプラグ	コンセント防塵キャップシャッター	接地端子
PS-20	-	●	-
PS-201K	●	●	●

定格電流は電線を巻いたままの状態で使用できる電流です。
円盤／鉄板製

規格表

型番	寸法
PS-20	H326×W275×D181
PS-201K	H326×W275×D181

外形図

（）内は50mタイプの寸法

※寸法図は製品の仕様変更等により異なる場合があります。

商品TOP

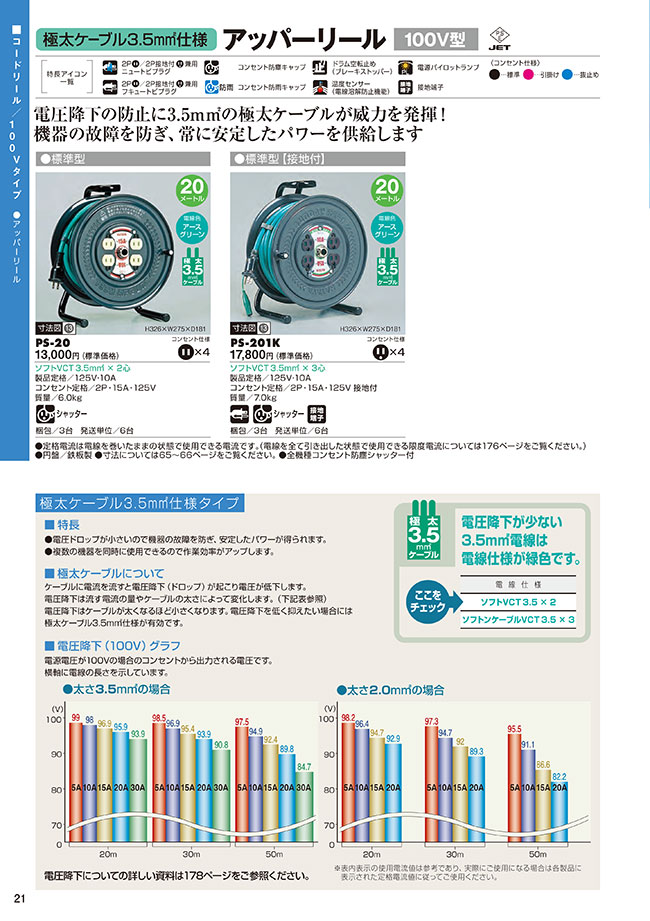

カタログ (見開き版)

絞り込み条件：12 項目の仕様が未選択です

電線芯数(C)
- 2
- 3
温度センサー
- -
通電ランプ
- -
接地端子
- -
- ○
2P・3P兼用プラグ
- -
- ○
JANコード
- 4930510405216
- 4930510405285
トラスココード
- 370-4025
- 370-4017
材質1
- 円盤/鉄板　電線/ビニルキャプタイヤ
電線仕様芯数(C)
- 2
電線仕様長さ(m)
- 20
コンセント仕様個数
- 4
コンセント仕様定格
- 2P・15A・125V
内容量
- 1台
タイプ
- PS
- PS-20
出荷日
すべて
1日以内

型番リスト

表示件数

型番

PS-20

PS-201K

電線芯数

(C)

温度センサー

通電ランプ

接地端子

2P・3P兼用プラグ

JANコード

トラスココード

材質1

電線仕様芯数(C)

電線仕様長さ(m)

コンセント仕様個数

コンセント仕様定格

コンセント仕様形状

質量

(kg)

内容量

最小発注数量

2	-	-	-	-	4930510405216	370-4017	円盤/鉄板　電線/ビニルキャプタイヤ	2	20	4	2P・15A・125V	［［二相2］］	6.0	1台	1個
3	-	-	○	○	4930510405285	370-4025	-	-	-	-	-	単相100V型アース付	7.0	1台	1個

通常単価(税別) (税込単価)	通常出荷日

13,293円 ( 14,622円 )	1日目
20,176円 ( 22,194円 )	1日目

詳細情報

基本情報

極太ケーブル3.5mm仕様の屋内用100V型コードリール。
【特長】
・極太ケーブル3.5mm仕様。
・電圧降下を防ぎ、常に安定したパワーを供給。
【用途】
・電源の延長。

ご注意

定格電流：10Aは電線を巻いたままの状態で使用できる電流です。電線を全て引き出した状態では15Aが使用可能です。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コードリールアッパーリールのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

現場用ヒーターの延長コード

満足度：5.02016/12/09

コードを全部引き出して使用することが少ないので、これまでに何度もコードを溶かして危ない目にあってきました。この商品は巻い...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q電圧降下とは

電線に電流を流すと電圧降下（ドロップ）が発生し、電源電圧に比べてコンセントからとれる電圧は低くなります。電圧降下は電線が細いほど、または長いほど、使用電流が多いほど大きくなります
