ＳＤＧ（旧：昭和電機）

電動送風機（シロッコファン）

Name: 電動送風機 （シロッコファン）
Brand: ＳＤＧ（旧：昭和電機）
SKU: 223000729702
Rating: 5 (1 reviews)

通常単価(税別): 22,162円～111,488円

税込単価: 24,378円～122,637円

通常出荷日：1日目～19日目

高度な流体技術により小型・軽量化を図った、相手機械へのセッティング・メンテナンスが容易な電動送風機。【...

詳細を確認

55.0

商品タイプ
送風機
特長
高度な流体技術により,小型・軽量化を図り,相手機械へのセッティング・メンテナンスが容易です｡
用途
印刷機械,焼却炉,包装機械,乾燥機｡バーナー,熱風発生機,クリーニング機械｡温蔵庫,シミ抜き機,製菓機械,一般送風｡
仕様（ファン形状）
シロッコ
内容量
1台

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

汎用シリーズ

型番	羽根車	送風機仕様	軸受呼び番号		材質		接続方式	電動機保護方式	吐出金網・吸込ダンパ	吐出口可変方向	回転方向
型番	羽根車	送風機仕様	羽根車側	反羽根車側	ケーシング	羽根車	接続方式	電動機保護方式	吐出金網・吸込ダンパ	吐出口可変方向	回転方向
SF-38	シロッコ	標準形	608ZZCM	608ZZCM	AC2B	A5052P	ビニール平行線 P付 2m	開放形	付・付	3	不変
SF-38		耐熱形	608ZZC3	608ZZC3	AC2B	A5052P	ビニール平行線 P付 2m	開放形	付・付	3	不変
SF-50		標準形	6201UUCM	6200UUCM	AC2B	A5052P	ビニール平行線 P付 2m	全閉形	付・付	3.2.1	左回転電動機側から見て反時計方向標準品は3方向です
SF-50		耐熱形	6201ZZC3	6200ZZC3	AC2B	A5052P	ビニール平行線 P付 2m	全閉形	付・付	3.2.1
SF-55S		標準形	6201UUCM	6200UUCM	SPCC	A5052P	ビニール平行線 P付 2m	全閉形	付・付	3.2.1
SF-55S		耐熱形	6201ZZC3	6200ZZC3	SPCC	A5052P	ビニール平行線 P付 2m	全閉形	付・付	3.2.1
SF-75		標準形	6202UUCM	6202UUCM	AC2B	SPCC	端子台	全閉形	付・付	3.2.1	右回転電動機側から見て時計方向標準品は3方向です
SF-75		耐熱形	6202ZZC3	6202ZZC3	AC2B	SPCC	端子台	全閉形	付・付	3.2.1
SB-75		標準形	6202UUCM	6202UUCM	AC2B	SPCC	端子台	全閉形	付・付	3.2.1
SB-75		耐熱形	6202ZZC3	6202ZZC3	AC2B	SPCC	端子台	全閉形	付・付	3.2.1

耐熱形送風機（HT形）の性能は標準品と同じです。ただし吸込ダンパは付属しておりません。P付はプラグ付です。

マルチシリーズ

型番	羽根車	ケーシング吐出内径/ 吐出相フランジ外径（mm）	吸込寸法（mm）	相	出力（kW）	電流（A）
						100V		200V		220V
						50Hz	60Hz	50Hz	60Hz	60Hz
FSM-04S	シロッコ	100	123	単	0.4	6.0	7.8	-	-	-
FSM-H04		100	123	3	0.4	-	-	2.3	2.3	2.1
FSM-H07		123	148	3	0.75	-	-	3.4	3.3	3.1

型番	50Hz			60Hz			質量（kg）
	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	質量（kg）
	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	回転数（min^-1）	最大風量（m³/min）	最大静圧（kPa）	標準形	耐熱形
FSM-04S	2,850	13	0.71	3,450	15	1.03	13	14
FSM-H04	2,900	15	0.70	3,450	16	1.00	16	17
FSM-H07	2,900	23	0.90	3,450	20（26）	1.30	21	23

（）内数字は定格以上の最大風量を示す。

型番	羽根車	送風機仕様	軸受呼び番号		材質		接続方式	電動機保護方式	吐出金網・吸込ダンパ	吐出口可変方向	回転方向
型番	羽根車	送風機仕様	羽根車側	反羽根車側	ケーシング	羽根車	接続方式	電動機保護方式	吐出金網・吸込ダンパ	吐出口可変方向	回転方向
FSM-04S	シロッコ	標準形	6205UUCM	AC6203UUCM	AC4A	SPCC	端子台	全閉外扇形	付・付	3.2.1	右回転電動機側から見て時計方向標準品は3方向です
FSM-04S		耐熱形	6205ZZC3	AC6203ZZC3	AC4A	SPCC	端子台	全閉外扇形	付・付	3.2.1
FSM-H04		標準形	6205UUC3	AC6203ZZC3	AC4A	SPCC	端子台	全閉外扇形	付・付	3.2.1
FSM-H04		耐熱形	6205ZZC3	AC6203ZZC3	AC4A	SPCC	端子台	全閉外扇形	付・付	3.2.1
FSM-H07		標準形	6205UUC3	AC6203ZZC3	AC4B	SPHC	端子台	全閉外扇形	ナシ・付	3.2.1
FSM-H07		耐熱形	6205ZZC3	AC6203ZZC3	AC4B	SPHC	端子台	全閉外扇形	ナシ・付	3.2.1

耐熱形送風機（HT形）の性能は標準品と同じです。（FS-150除く）吸込ダンパは付属しておりません。

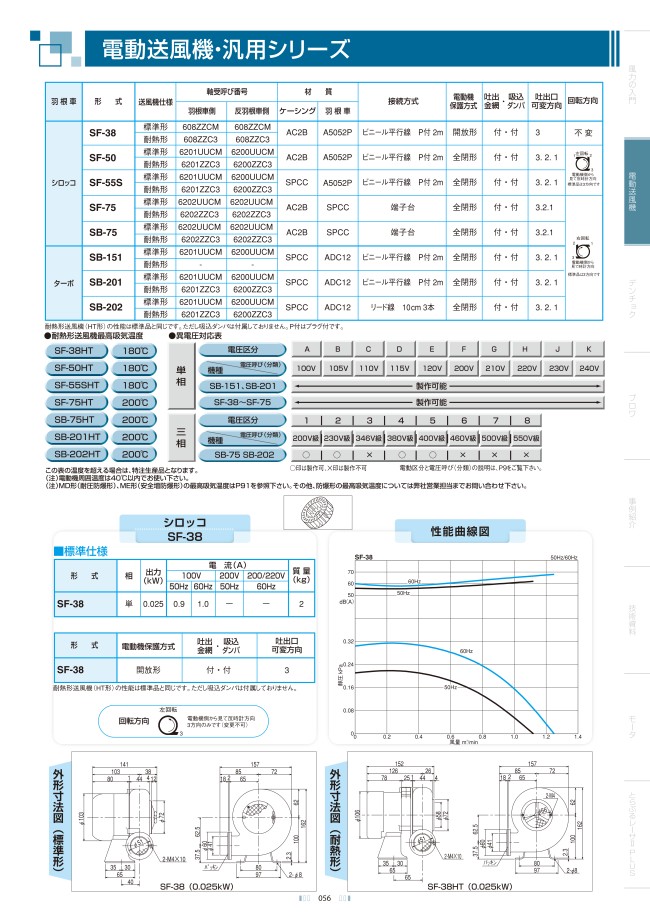

外形図

SF-38

※上記以外の型番についての情報はデジタルカタログをご参照ください。

カタログ (見開き版)

絞り込み条件：12 項目の仕様が未選択です

電源(V)
- 単相100
- 三相200
最大風量(m³/min)(50/60Hz)
- 1.1/1.3
- 2.3/2.7
- 2.5/2.8
- 8.0/9.5
- 13/15
- 15/16
- 23/20
騒音値(dB(A))(50/60Hz)
- 75.5/79.5
詳細タイプ
- 汎用シリーズ(SF/SBタイプ)
- 高効率マルチシリーズ(FSMタイプ)
最大静圧50/60Hz(kpa)
- 0.23/0.33
- 0.31/0.44
- 0.55/0.80
- 0.70/1.00
- 0.71/1.03
- 0.90/1.30
JANコード
- 4547422105716
- 4547422105730
- 4547422105914
- 4547422105938
- 4547422395834
- 4547422416188
- 4547422416218
- 4547422437930
トラスココード
- 138-4201
- 138-4198
- 138-4180
- 138-4171
- 138-4163
- 453-7521
- 453-7513
- 453-7505
出力(kW)
- 0.025
- 0.04
- 0.25
- 0.4
- 0.75
吐出口外径(mm)
- 41
- 49
- 75
- 100
- 123
質量(g)
- 2000.0
- 2900.0
- 3000.0
- 8000.0
- 13000.0
- 16000
- 21000.0
ファン形状
- シロッコ
騒音値(dB(A))50/60Hz
- 70/73
内容量
- 1台
タイプ
- FSM-04S
- FSM-H04
- FSM-H07
- SB-75
- SF-38
- SF-50
- SF-55S
- SF-75
出荷日
すべて
1日以内
19日以内

型番リスト

表示件数

型番

電源

(V)

最大風量

(m³/min)(50/60Hz)

騒音値(dB(A))

(50/60Hz)

詳細タイプ

最大静圧50/60Hz

(kpa)

JANコード

トラスココード

出力(kW)

吐出口外径(mm)

質量(g)

ファン形状

騒音値(dB(A))50/60Hz

内容量

RoHS2（10物質）?

最小発注数量

単相100	13/15	-	高効率マルチシリーズ(FSMタイプ)	0.71/1.03	4547422416218	453-7505	0.4	100	13000.0	シロッコ	-	1台	-	1個
三相200	15/16	-	高効率マルチシリーズ(FSMタイプ)	0.70/1.00	4547422437930	453-7513	0.4	100	16000	シロッコ	70/73	1台	-	1個
三相200	23/20	75.5/79.5	高効率マルチシリーズ(FSMタイプ)	0.90/1.30	4547422416188	453-7521	0.75	123	21000.0	-	-	1台	-	1個
三相200	8.0/9.5	-	汎用シリーズ(SF/SBタイプ)	0.55/0.80	4547422105938	138-4201	0.25	75	8000.0	シロッコ	-	1台	-	1個
単相100	1.1/1.3	-	汎用シリーズ(SF/SBタイプ)	0.23/0.33	4547422395834	138-4171	0.025	41	2000.0	シロッコ	-	1台	-	1個
単相100	2.3/2.7	-	汎用シリーズ(SF/SBタイプ)	0.31/0.44	4547422105730	138-4180	0.04	49	2900.0	シロッコ	-	1台	-	1個
単相100	2.5/2.8	-	汎用シリーズ(SF/SBタイプ)	0.31/0.44	4547422105716	138-4163	0.04	49	3000.0	シロッコ	-	1台	-	1個
単相100	8.0/9.5	-	汎用シリーズ(SF/SBタイプ)	0.55/0.80	4547422105914	138-4198	0.25	75	8000.0	シロッコ	-	1台	-	1個

通常単価(税別) (税込単価)	通常出荷日

70,440円 ( 77,484円 )	1日目
73,552円 ( 80,907円 )	1日目
111,488円 ( 122,637円 )	19日目
46,447円 ( 51,092円 )	1日目
22,162円 ( 24,378円 )	1日目
23,643円 ( 26,007円 )	1日目
23,374円 ( 25,711円 )	1日目
45,991円 ( 50,590円 )	1日目

詳細情報

基本情報

高度な流体技術により小型・軽量化を図った、相手機械へのセッティング・メンテナンスが容易な電動送風機。
【特長】
・ファンの形状：シロッコ型。
・50／60Hz兼用。
・0.025kWの小型から0.75kWまでラインアップした汎用タイプで、様々な産業用機器にセットしやすい構造です。
【用途】
・印刷機械、焼却炉、包装機械、乾燥機。
・バーナー、熱風発生機、クリーニング機械。
・温蔵庫、シミ抜き機、製菓機械、一般送風。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
