グリーンピンシャックルストレートタイプ特殊合金鋼

通常単価(税別): 3,002円～365,829円

税込単価: 3,302円～402,412円

通常出荷日：1日目～6日目

【特長】・溶融亜鉛メッキを施した軽量でコンパクトなシャックルです【用途】・荷役作業・多目的連結金具とし...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
シャックル
材質
特殊合金鋼
内容量
1個

未確定 23 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品仕様

バンビースト社製ジャックルには次のような刻印有り。
（例）BsH6CE
Bs=バンビースト社のシンボルマーク
H=ロット番号
6=グレード
CE=CEマーキング
（ヨーロッパにおける安全性を表す一種の法律的適合マーク）。

使用事例。

ノルウェー船級協会（DNV）型式承認製品
型式承認要領　No.2.7-1
型式承認番号S-5623。

1ねじ込みタイプの寸法図。

2ボルトタイプの寸法図。

基本使用荷重 (ton)	寸法						計算重量 (kg)
基本使用荷重 (ton)	d	d₃	D	T	B	L	計算重量 (kg)
0.33	5	6	12	5	8	22	0.02
0.5	7	8	16	7	10	26	0.05
0.75	9	10	20	9	12	31	0.09
1	10	11	22	10	15	37	0.14
1.5	11	13	26	11	17	43	0.19
2	13	16	34	13	20	51	0.32
3.25	16	19	39	16	25	60	0.54
4.75	19	22	46	19	28	70	0.87
6.5	22	25	52	22	33	85	1.34

1ねじ込みタイプの寸法図（単位 : mm）。

基本使用荷重 (ton)	寸法						計算重量 (kg)
基本使用荷重 (ton)	d	d₃	D	T	B	L	計算重量 (kg)
2	13	16	34	13	20	51	0.39
3.25	16	19	39	16	25	60	0.67
4.75	19	22	46	19	28	70	1.08
6.5	22	25	52	22	33	85	1.66

2ボルトタイプの寸法図（単位 : mm）。

商品TOP

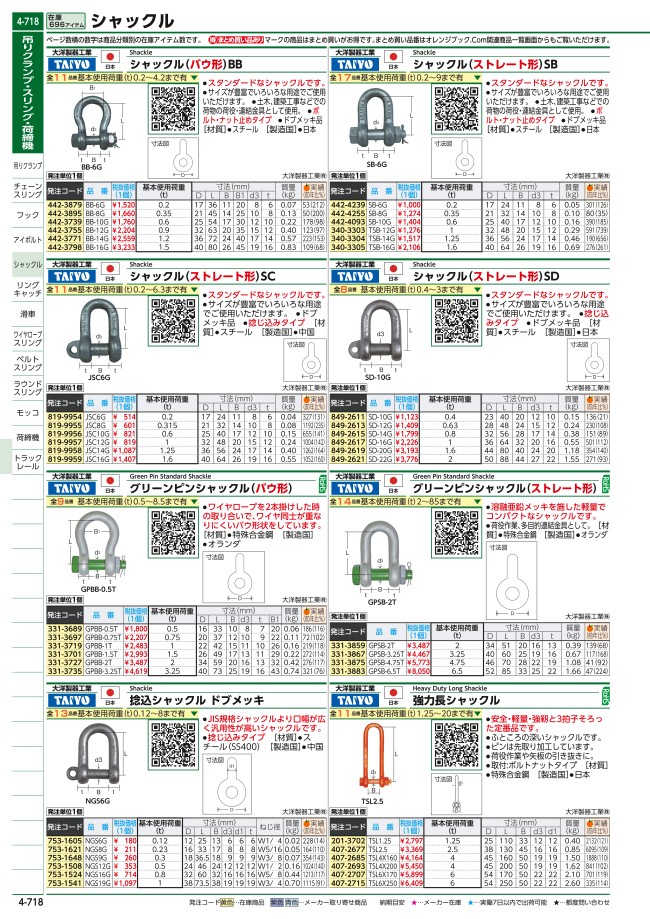

カタログ (見開き版)

絞り込み条件：11 項目の仕様が未選択です

使用荷重(t)
- 0.33
- 0.5
- 0.75
- 1
- 1.5
- 2
- 3.25
- 4.75
- 6.5
- 8.5
- 9.5
- 12
- 13.5
- 17
- 25
- 35
- 42.5
- 55
- 85
詳細タイプ
- ねじ込みタイプ
- ボルトナットタイプ
寸法t(mm)
- 5
- 7
- 9
- 10
- 11
- 13
- 16
- 19
- 22
- 25
- 28
- 32
- 35
- 38
- 45
- 50
- 57
- 65
- 73
寸法B(mm)
- 8
- 10
- 12
- 15
- 17
- 20
- 25
- 28
- 33
- 36
- 40
- 44
- 47
- 53
- 56
- 70
- 78
- 90
- 100
- 122
寸法d3(mm)
- 6
- 8
- 10
- 11
- 13
- 16
- 19
- 22
- 25
- 28
- 32
- 35
- 38
- 42
- 50
- 57
- 65
- 70
- 83
寸法B1(mm)
- 9.5
- 12
- 13.5
- 17
- 19
- 22
- 27
- 31
- 36
寸法L(mm)
- 22
- 26
- 31
- 37
- 43
- 51
- 60
- 70
- 85
- 99
- 106
- 111
- 134
- 148
- 174
- 199
- 222
- 238
- 270
寸法D(mm)
- 12
- 16
- 20
- 22
- 26
- 34
- 40
- 46
- 52
- 59
- 66
- 72
- 80
- 88
- 103
- 111
- 130
- 145
- 162
JANコード
- 4562156826249
- 4562156826256
- 4562156826263
- 4580159590448
- 4580159590455
- 4580159590462
- 4580159590479
- 4580159590486
- 4580159590493
- 4580159590509
- 4580159590516
- 4580159590523
- 4580159590530
トラスココード
- 331-3883
- 331-3875
- 331-3867
- 331-3859
- 331-3841
- 331-3832
- 331-3824
- 331-3816
- 331-3808
- 331-3794
- 331-3786
- 331-3778
- 331-3760
- 361-3545
- 361-2946
- 361-2910
- 361-2904
- 361-2874
- 361-2868
- 361-2850
- 361-2839
- 361-2222
- 361-2214
質量(g)
- 20
- 50
- 90
- 140
- 190
- 320
- 390
- 540
- 670
- 870
- 1080
- 1340
- 1660
- 2460
- 3400
- 4510
- 6100
- 7630
- 13250
- 18530
- 25940
- 35330
- 52970
内容量
- 1個
タイプ
- GPS-T
- GPSB-T
出荷日
すべて
1日以内
2日以内
4日以内
6日以内

型番リスト

表示件数

型番

使用荷重

(t)

詳細タイプ

寸法t

(mm)

寸法B

(mm)

寸法d3

(mm)

寸法B1

(mm)

寸法L

(mm)

寸法D

(mm)

JANコード

トラスココード

質量(g)

内容量

RoHS2（10物質）?

最小発注数量

0.5	ねじ込みタイプ	7	10	8	12	26	16	4580159590455	331-3778	50	1個	対応	1個
0.33	ねじ込みタイプ	5	8	6	9.5	22	12	4580159590448	331-3760	20	1個	対応	1個
0.75	ねじ込みタイプ	9	12	10	13.5	31	20	4580159590462	331-3786	90	1個	対応	1個
1	ねじ込みタイプ	10	15	11	17	37	22	4562156826249	331-3808	140	1個	対応	1個
1.5	ねじ込みタイプ	11	17	13	19	43	26	4562156826256	331-3794	190	1個	対応	1個
2	ねじ込みタイプ	13	20	16	22	51	34	4562156826263	331-3816	320	1個	対応	1個
3.25	ねじ込みタイプ	16	25	19	27	60	40	4580159590479	331-3824	540	1個	対応	1個
4.75	ねじ込みタイプ	19	28	22	31	70	46	4580159590486	331-3832	870	1個	対応	1個
6.5	ねじ込みタイプ	22	33	25	36	85	52	4580159590493	331-3841	1340	1個	対応	1個
2	ボルトナットタイプ	13	20	16	22	51	34	4580159590509	331-3859	390	1個	対応	1個
3.25	ボルトナットタイプ	16	25	19	27	60	40	4580159590516	331-3867	670	1個	対応	1個
4.75	ボルトナットタイプ	19	28	22	31	70	46	4580159590523	331-3875	1080	1個	対応	1個
6.5	ボルトナットタイプ	22	36	25	36	85	52	4580159590530	331-3883	1660	1個	対応	1個
8.5	ボルトナットタイプ	25	40	28	-	99	59	-	361-2904	2460	1個	-	1個
9.5	ボルトナットタイプ	28	44	32	-	106	66	-	361-2214	3400	1個	-	1個
12	ボルトナットタイプ	32	47	35	-	111	72	-	361-2946	4510	1個	-	1個
13.5	ボルトナットタイプ	35	53	38	-	134	80	-	361-2222	6100	1個	-	1個
17	ボルトナットタイプ	38	56	42	-	148	88	-	361-2850	7630	1個	-	1個
25	ボルトナットタイプ	45	70	50	-	174	103	-	361-2839	13250	1個	-	1個
35	ボルトナットタイプ	50	78	57	-	199	111	-	361-2874	18530	1個	-	1個
42.5	ボルトナットタイプ	57	90	65	-	222	130	-	361-2868	25940	1個	-	1個
55	ボルトナットタイプ	65	100	70	-	238	145	-	361-3545	35330	1個	-	1個
85	ボルトナットタイプ	73	122	83	-	270	162	-	361-2910	52970	1個	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,010円 ( 3,311円 )	1日目
3,002円 ( 3,302円 )	6日目
3,074円 ( 3,381円 )	1日目
3,416円 ( 3,758円 )	1日目
4,138円 ( 4,552円 )	4日目
5,064円 ( 5,570円 )	2日目
5,803円 ( 6,383円 )	1日目
7,643円 ( 8,407円 )	4日目
11,436円 ( 12,580円 )	4日目
6,247円 ( 6,872円 )	4日目
7,776円 ( 8,554円 )	2日目
9,879円 ( 10,867円 )	1日目
12,577円 ( 13,835円 )	4日目
16,807円 ( 18,488円 )	1日目
25,444円 ( 27,988円 )	1日目
31,572円 ( 34,729円 )	1日目
39,365円 ( 43,302円 )	1日目
52,627円 ( 57,890円 )	1日目
78,932円 ( 86,825円 )	1日目
122,790円 ( 135,069円 )	1日目
217,991円 ( 239,790円 )	1日目
205,761円 ( 226,337円 )	1日目
365,829円 ( 402,412円 )	1日目

詳細情報

基本情報

【特長】
・溶融亜鉛メッキを施した軽量でコンパクトなシャックルです
【用途】
・荷役作業・多目的連結金具として
【材質】
・特殊合金鋼

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

グリーンピンシャックルストレートタイプ特殊合金鋼のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q安全率（安全係数）とは何ですか？

安全率（安全係数）とは、シャックル、ワイヤロープなどの玉掛け用具の破断荷重と、使用するときにかかる最大荷重（力）との比を表します。安全率（安全係数）の値は、玉掛け用具の種類、形状、材質、使用方法等を総合的に考慮して決まりますが、クレーン等安全規則では安全率（安全係数）については、ワイヤロープは6以上、チェーンは5以上（ただし、一定の要件を満たすものは4以上）、フック、シャックルは5以上に定められています。
