三興製作所

CC センタ面取り用

CC センタ面取り用
通常単価(税別)
7,943円～35,032円
税込単価
8,737円～38,535円
通常出荷日：3日目

幅広い用途でお使いいただけるセンタ面取りカッタです。【特長】・外径・シャンクが同径のためワーク干渉を防...

詳細を確認

よく一緒に見られています

SAGCCC SAコーティング超硬センタ面取り用

三興製作所

SAGCCC SAコーティング超硬センタ面取り用
通常価格(税別)： 8,873円 (税込価格：9,760円)

通常出荷日：3 日目

よく一緒に見られています

GCCC 超硬センタ面取り用

三興製作所

GCCC 超硬センタ面取り用
通常価格(税別)： 8,963円 (税込価格：9,859円)

通常出荷日：1 日目 ～

未確定：候補が22型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 材質：コバルトハイス
  • 外径許容差：-0.03～0
  • ねじれ角：30°


■先端厚みと先端消失量との関係

外径先端厚み（W）先端消失量（Z）
先端角60°先端角90°先端角120°
60.30.260.150.09
80.40.350.200.12
100.50.430.250.14
120.60.520.300.17
160.80.690.400.23
200.80.690.400.23
250.80.690.400.23
320.80.690.400.23

* 切り込み設定において先端厚みと先端消失量を考慮してご使用ください。

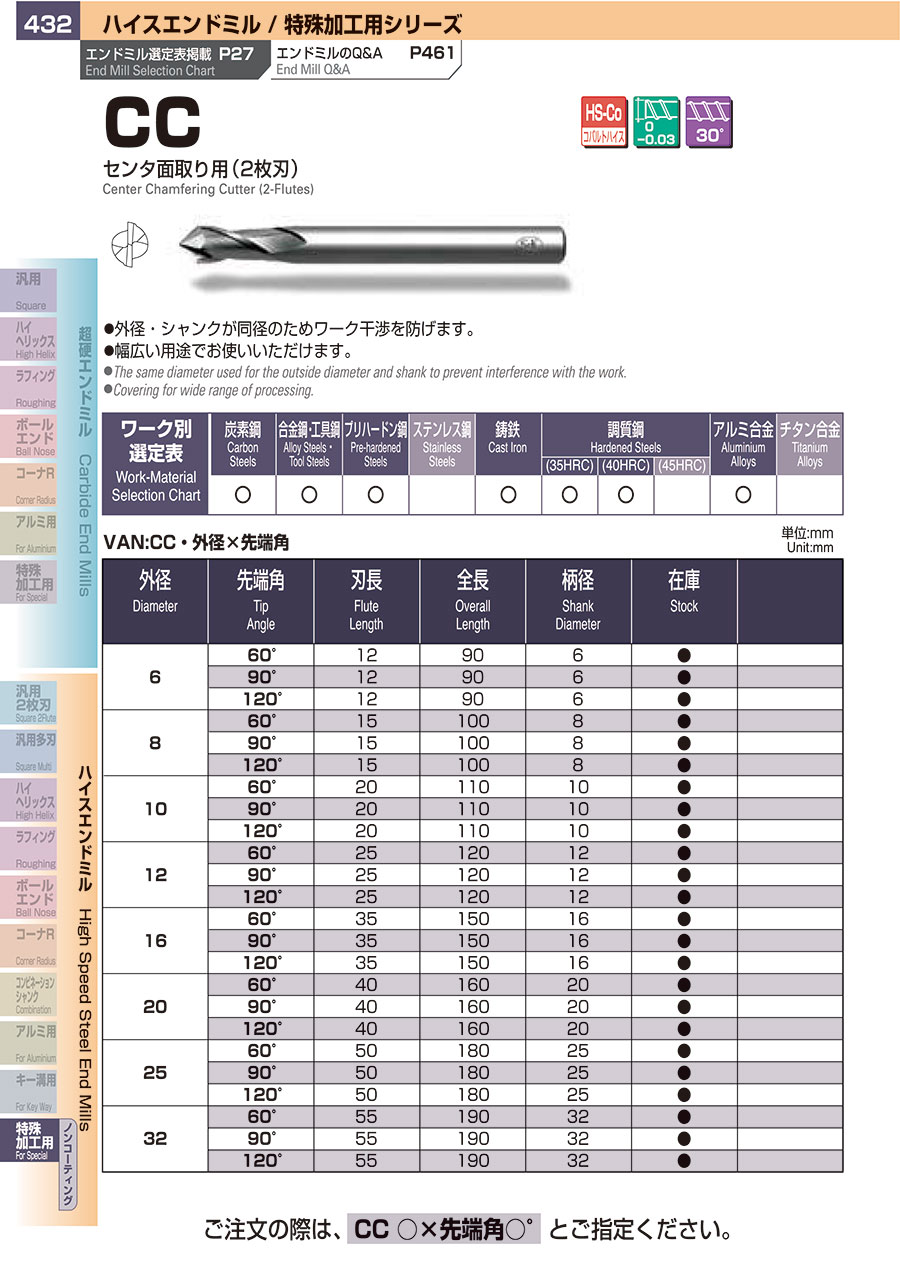

外形図

CC センタ面取り用 外形図

使用方法・使用事例

使用事例

■用途例

CC センタ面取り用 用途例

×：推奨できません

推奨切削条件

推奨切削条件表

■皿面取り加工・センタモミ加工

CC センタ面取り用 切削条件表1


■面取り加工

CC センタ面取り用 切削条件表2


■側面仕上げ加工

CC センタ面取り用 切削条件表3


■V溝加工

CC センタ面取り用 切削条件表4

切削条件時の注意

1. 機械は剛性のあるもの、チャックは高精度のものをご使用下さい。
2. 使用状況により、回転速度・送り速度の調整をおこなって下さい。
3. クーラントは被削材に適したものをお選び下さい。

適用被削材

炭素鋼合金鋼・工具鋼プリハードン鋼ステンレス鋼鋳鉄調質鋼アルミ合金チタン合金
（35HRC）（40HRC）（45HRC）
○○○-○○○-○-

型番リスト

表示件数
  • 1
    • 型番
    CC-6-60
    CC-6-90
    CC-6-120
    CC-8-60
    CC-8-90
    CC-8-120
    CC-10-60
    CC-10-90
    CC-10-120
    CC-12-60
    CC-12-90
    CC-16-60
    CC-16-90
    CC-16-120
    CC-20-60
    CC-20-90
    CC-20-120
    CC-25-60
    CC-25-90
    CC-25-120
    CC-32-90
    CC-32-120

    用途

    面取り刃両角（θ）

    (°)

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    刃長（ℓ）

    (mm)

    		最小発注数量
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    6
    6
    90
    12
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    6
    6
    90
    12
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    6
    6
    90
    12
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    8
    8
    100
    15
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    8
    8
    100
    15
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    8
    8
    100
    15
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    10
    10
    110
    20
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    10
    10
    110
    20
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    10
    10
    110
    20
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    12
    12
    120
    25
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    12
    12
    120
    25
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    16
    16
    150
    35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    16
    16
    150
    35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    16
    16
    150
    35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    20
    20
    160
    40
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    20
    20
    160
    40
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    20
    20
    160
    40
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    25
    25
    180
    50
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    25
    25
    180
    50
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    25
    25
    180
    50
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    32
    32
    190
    55
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    32
    32
    190
    55
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,943円
    ( 8,737円 )
    3日目
    7,943円
    ( 8,737円 )
    3日目
    7,943円
    ( 8,737円 )
    3日目
    9,656円
    ( 10,622円 )
    3日目
    9,470円
    ( 10,417円 )
    3日目
    9,470円
    ( 10,417円 )
    3日目
    10,204円
    ( 11,224円 )
    3日目
    10,204円
    ( 11,224円 )
    3日目
    10,204円
    ( 11,224円 )
    3日目
    12,000円
    ( 13,200円 )
    3日目
    12,000円
    ( 13,200円 )
    3日目
    17,972円
    ( 19,769円 )
    3日目
    17,972円
    ( 19,769円 )
    3日目
    17,972円
    ( 19,769円 )
    3日目
    20,965円
    ( 23,062円 )
    3日目
    20,965円
    ( 23,062円 )
    3日目
    20,965円
    ( 23,062円 )
    3日目
    25,469円
    ( 28,016円 )
    3日目
    25,469円
    ( 28,016円 )
    3日目
    25,469円
    ( 28,016円 )
    3日目
    35,032円
    ( 38,535円 )
    3日目
    35,032円
    ( 38,535円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    幅広い用途でお使いいただけるセンタ面取りカッタです。
    【特長】
    ・外径・シャンクが同径のためワーク干渉を防げます。
    ・幅広い用途でお使いいただけます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
