三興製作所

GCCC 超硬センタ面取り用

GCCC 超硬センタ面取り用
通常単価(税別)
7,794円～47,479円
税込単価
8,573円～52,227円

【特長】・エンドミルとドリルの設計思想の融合により、幅広い用途でお使いいただけ...

詳細情報を確認する
未確定：候補が22型番あります。
    数量：

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    ・材質：極超微粒子超硬合金
    ・コーナラウンジングカッタ先端径許容差：-0.03～0
    ・ねじれ角：30°
    ・シャンク：焼きばめシステム対応

    外形図

    GCCC 超硬センタ面取り用 外形図

    使用方法・使用事例

    使用事例

    ■用途例

    GCCC 超硬センタ面取り用 用途例

    ×：推奨できません

    推奨切削条件

    推奨切削条件表

    ■皿面取り加工・センタモミ加工・穴あけ加工

    GCCC 超硬センタ面取り用 切削条件表1


    ■面取り加工・側面仕上げ加工

    GCCC 超硬センタ面取り用 切削条件表2


    ■V溝加工

    GCCC 超硬センタ面取り用 切削条件表3

    切削条件時の注意

    1. 機械は剛性のあるもの、チャックは高精度のものをご使用下さい。
    2. 使用状況により、回転速度・送り速度の調整をおこなって下さい。
    3. クーラントは被削材に適したもので、難燃性のものをお選び下さい。

    適用被削材

    炭素鋼合金鋼・工具鋼プリハードン鋼ステンレス鋼鋳鉄調質鋼アルミ合金チタン合金
    （40HRC）（50HRC）（60HRC）
    ◎◎◎○◎○○-○-

    型番リスト

    表示件数
  • 1
    • 型番
    GCCC-3-60
    GCCC-3-90
    GCCC-3-120
    GCCC-4-60
    GCCC-4-90
    GCCC-5-60
    GCCC-5-90
    GCCC-6-60
    GCCC-6-90
    GCCC-6-120
    GCCC-8-60
    GCCC-8-90
    GCCC-8-120
    GCCC-10-60
    GCCC-10-90
    GCCC-10-120
    GCCC-12-60
    GCCC-12-90
    GCCC-12-120
    GCCC-16-60
    GCCC-16-90
    GCCC-20-90

    用途

    面取り刃両角（θ）

    (°)

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    刃長（ℓ）

    (mm)

    先端径D

    先端角の長さ

    φＡ部長さ

    		最小発注数量
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    3
    6
    50
    6
    0.6
    2.25
    0.17
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    3
    6
    50
    6
    0.6
    1.37
    0.17
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    3
    6
    50
    6
    -
    0.87
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    4
    6
    60
    8
    0.8
    3.00
    0.23
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    4
    6
    60
    8
    0.8
    1.83
    0.23
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    5
    6
    60
    10
    1.0
    3.75
    0.29
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    5
    6
    60
    10
    1.0
    2.29
    0.29
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    6
    6
    60
    15
    1.2
    4.50
    0.35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    6
    6
    60
    15
    1.2
    2.75
    0.35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    6
    6
    60
    15
    -
    1.73
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    8
    8
    70
    20
    1.6
    6.01
    0.46
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    8
    8
    70
    20
    1.6
    3.66
    0.46
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    8
    8
    70
    20
    -
    2.31
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    10
    10
    90
    25
    2.0
    7.51
    0.58
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    10
    10
    90
    25
    2.0
    4.58
    0.58
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    10
    10
    90
    25
    -
    2.89
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    12
    12
    90
    30
    2.4
    9.01
    0.69
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    12
    12
    90
    30
    2.4
    5.49
    0.69
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    12
    12
    90
    30
    -
    3.46
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    16
    16
    140
    40
    3.2
    12.01
    0.92
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    16
    16
    140
    40
    3.2
    7.32
    0.92
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    20
    20
    160
    45
    4.0
    9.15
    1.15
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,499円
    ( 9,349円 )
    3日目
    8,499円
    ( 9,349円 )
    3日目
    8,499円
    ( 9,349円 )
    3日目
    8,716円
    ( 9,588円 )
    3日目
    8,716円
    ( 9,588円 )
    3日目
    7,794円
    ( 8,573円 )
    3日目
    7,794円
    ( 8,573円 )
    3日目
    7,883円
    ( 8,671円 )
    3日目
    7,883円
    ( 8,671円 )
    3日目
    7,883円
    ( 8,671円 )
    3日目
    8,453円
    ( 9,298円 )
    3日目
    8,453円
    ( 9,298円 )
    3日目
    8,453円
    ( 9,298円 )
    3日目
    12,919円
    ( 14,211円 )
    在庫品1日目当日出荷可能
    12,919円
    ( 14,211円 )
    3日目
    12,197円
    ( 13,417円 )
    3日目
    16,989円
    ( 18,688円 )
    3日目
    16,042円
    ( 17,646円 )
    3日目
    16,042円
    ( 17,646円 )
    3日目
    27,954円
    ( 30,749円 )
    3日目
    27,954円
    ( 30,749円 )
    3日目
    47,479円
    ( 52,227円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・エンドミルとドリルの設計思想の融合により、幅広い用途でお使いいただけます。
    ・面取り部にダブルアングルを採用しています。
    ・バリの少ないきれいな仕上面に加工できます。

    商品担当おすすめ

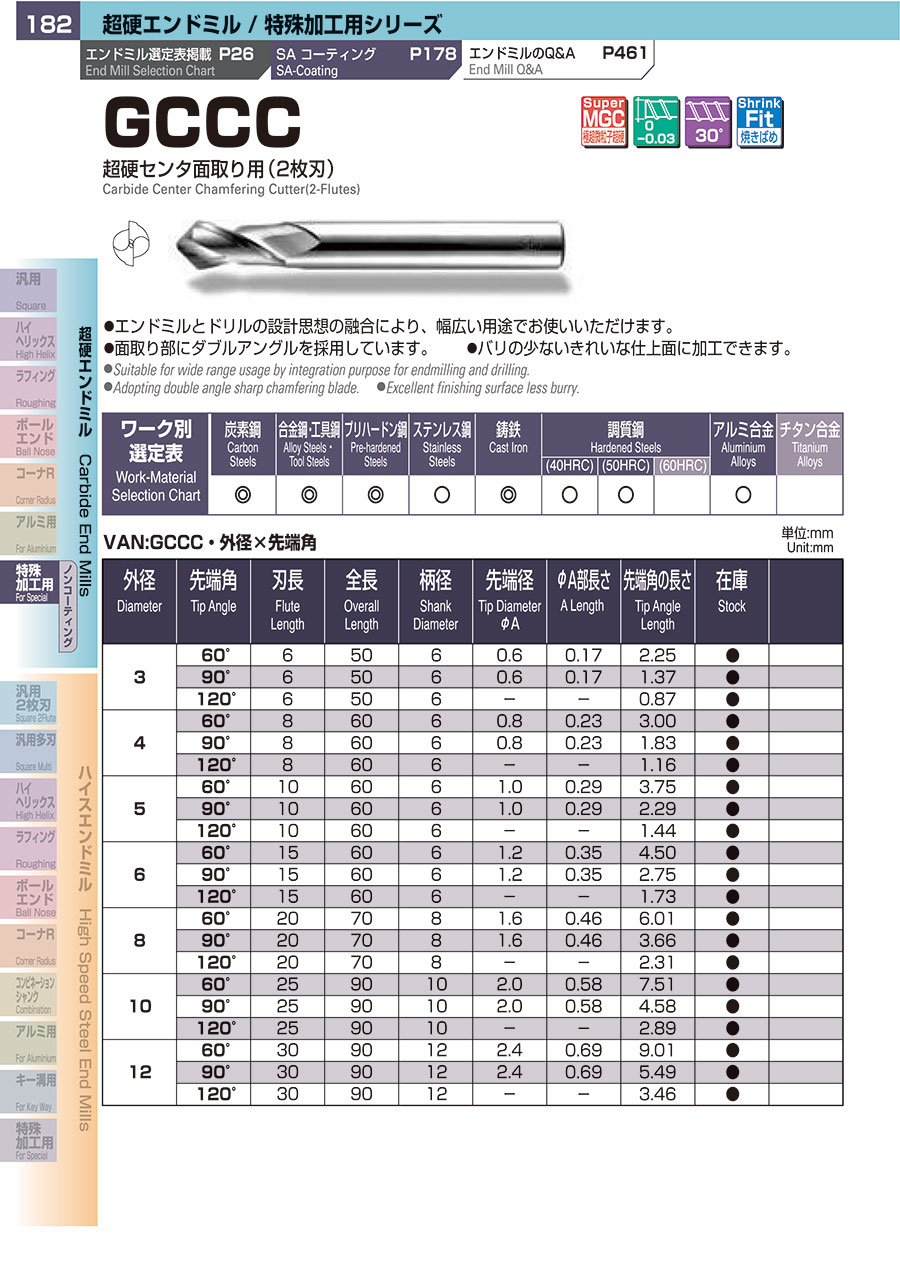

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GCCC 超硬センタ面取り用のレビュー
    4平均満足度：4.01件のレビュー
    面取りで使用
    4
    満足度：4.02020/09/25
    1年以上前から使用しています。値段が安かったので、この商品をリピートで購入しました。主にアクリル製品の面取り作業で使用し...もっと読む
    0人が参考にしています。
    1件全て見る
