三興製作所

SAGCCC SAコーティング超硬センタ面取り用

SAGCCC SAコーティング超硬センタ面取り用
通常単価(税別)
8,873円～71,219円
税込単価
9,760円～78,341円
通常出荷日：3日目

【特長】・TiAlNコーティングを施したセンタ面取り用カッタです。・エンドミルとドリルの設計思想の融合...

詳細を確認
未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

・表面処理：SAコーティング
・材質：極超微粒子超硬合金
・コーナラウンジングカッタ先端径許容差：-0.03～0
・ねじれ角：30°
・シャンク：焼きばめシステム対応

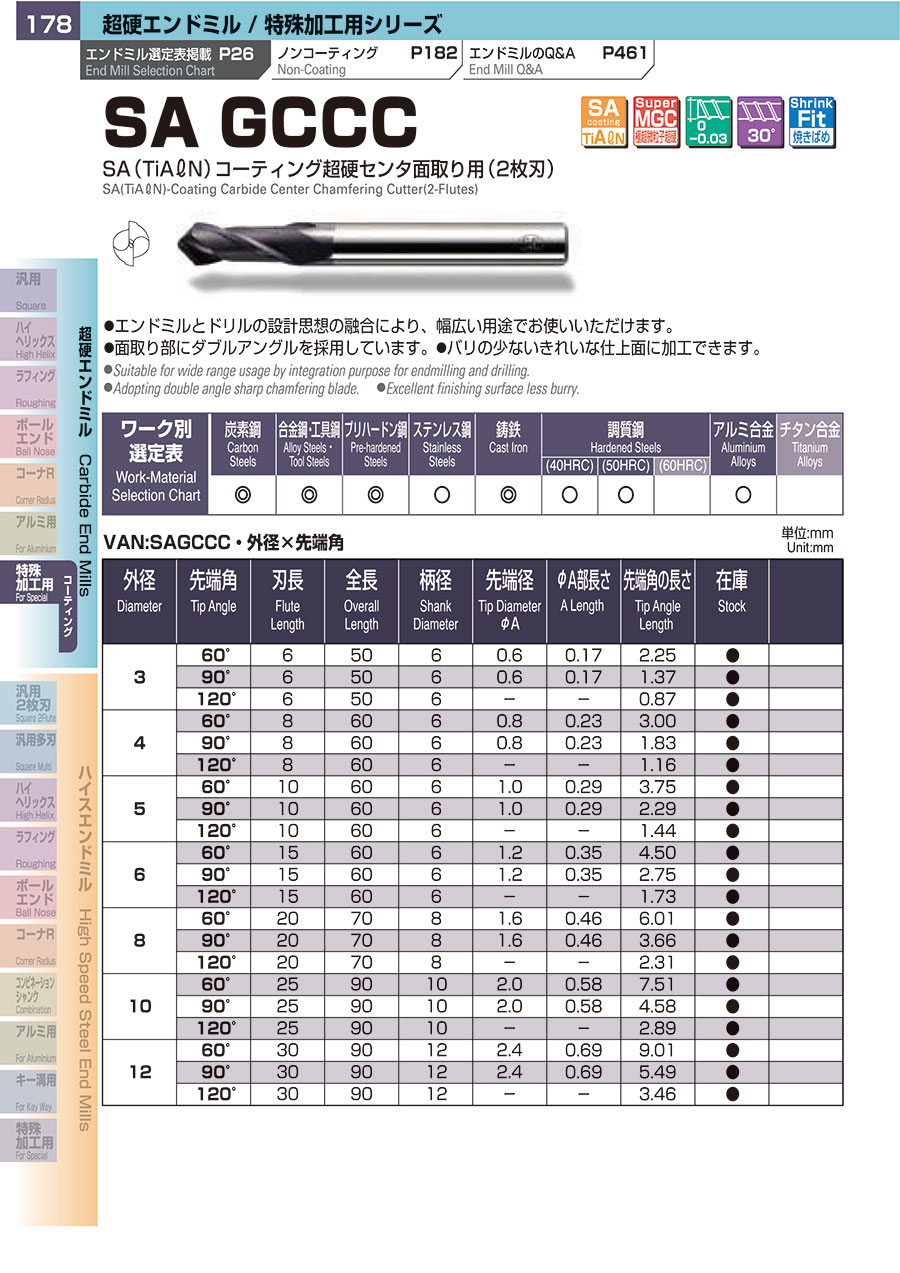

外形図

SAGCCC SAコーティング超硬センタ面取り用 外形図

使用方法・使用事例

使用事例

■用途例

SAGCCC SAコーティング超硬センタ面取り用 用途例

×：推奨できません

推奨切削条件

推奨切削条件表

■皿面取り加工・センタモミ加工・穴あけ加工

SAGCCC SAコーティング超硬センタ面取り用 切削条件表1


■面取り加工・側面仕上げ加工

SAGCCC SAコーティング超硬センタ面取り用 切削条件表2


■V溝加工

SAGCCC SAコーティング超硬センタ面取り用 切削条件表3

切削条件時の注意

1. 機械は剛性のあるもの、チャックは高精度のものをご使用下さい。
2. 使用状況により、回転速度・送り速度の調整をおこなって下さい。
3. クーラントは被削材に適したもので、難燃性のものをお選び下さい。

適用被削材

炭素鋼合金鋼・工具鋼プリハードン鋼ステンレス鋼鋳鉄調質鋼アルミ合金チタン合金
（40HRC）（50HRC）（60HRC）
◎◎◎○◎○○-○-

型番リスト

表示件数
  • 1
    • 型番
    SAGCCC-3-60
    SAGCCC-3-90
    SAGCCC-3-120
    SAGCCC-4-60
    SAGCCC-4-90
    SAGCCC-4-120
    SAGCCC-5-60
    SAGCCC-5-90
    SAGCCC-5-120
    SAGCCC-6-60
    SAGCCC-6-90
    SAGCCC-6-120
    SAGCCC-8-90
    SAGCCC-8-120
    SAGCCC-10-60
    SAGCCC-10-90
    SAGCCC-10-120
    SAGCCC-12-60
    SAGCCC-12-90
    SAGCCC-12-120
    SAGCCC-16-60
    SAGCCC-16-120
    SAGCCC-20-60
    SAGCCC-20-90

    用途

    面取り刃両角（θ）

    (°)

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    刃長（ℓ）

    (mm)

    先端径D

    先端角の長さ

    φＡ部長さ

    		最小発注数量
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    3
    6
    50
    6
    0.6
    2.25
    0.17
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    3
    6
    50
    6
    0.6
    1.37
    0.17
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    3
    6
    50
    6
    -
    0.87
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    4
    6
    60
    8
    0.8
    3.00
    0.23
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    4
    6
    60
    8
    0.8
    1.83
    0.23
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    4
    6
    60
    8
    -
    1.16
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    5
    6
    60
    10
    1.0
    3.75
    0.29
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    5
    6
    60
    10
    1.0
    2.29
    0.29
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    5
    6
    60
    10
    -
    1.44
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    6
    6
    60
    15
    1.2
    4.50
    0.35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    6
    6
    60
    15
    1.2
    2.75
    0.35
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    6
    6
    60
    15
    -
    1.73
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    8
    8
    70
    20
    1.6
    3.66
    0.46
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    8
    8
    70
    20
    -
    2.31
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    10
    10
    90
    25
    2.0
    7.51
    0.58
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    10
    10
    90
    25
    2.0
    4.58
    0.58
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    10
    10
    90
    25
    -
    2.89
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    12
    12
    90
    30
    2.4
    9.01
    0.69
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    12
    12
    90
    30
    2.4
    5.49
    0.69
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    12
    12
    90
    30
    -
    3.46
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    16
    16
    140
    40
    3.2
    12.01
    0.92
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    120
    16
    16
    140
    40
    -
    4.62
    -
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り
    60
    20
    20
    160
    45
    4.0
    15.01
    1.15
    1個
    センタリング（位置決め） / 穴面取り / 面取り・横走り / V溝
    90
    20
    20
    160
    45
    4.0
    9.15
    1.15
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,873円
    ( 9,760円 )
    3日目
    8,873円
    ( 9,760円 )
    3日目
    8,873円
    ( 9,760円 )
    3日目
    9,090円
    ( 9,999円 )
    3日目
    9,090円
    ( 9,999円 )
    3日目
    9,090円
    ( 9,999円 )
    3日目
    9,336円
    ( 10,270円 )
    3日目
    9,336円
    ( 10,270円 )
    3日目
    9,336円
    ( 10,270円 )
    3日目
    9,638円
    ( 10,602円 )
    3日目
    9,439円
    ( 10,383円 )
    3日目
    9,439円
    ( 10,383円 )
    3日目
    12,000円
    ( 13,200円 )
    3日目
    11,769円
    ( 12,946円 )
    3日目
    17,534円
    ( 19,287円 )
    3日目
    17,877円
    ( 19,665円 )
    3日目
    17,534円
    ( 19,287円 )
    3日目
    23,045円
    ( 25,350円 )
    3日目
    23,045円
    ( 25,350円 )
    3日目
    23,045円
    ( 25,350円 )
    3日目
    41,911円
    ( 46,102円 )
    3日目
    41,911円
    ( 46,102円 )
    3日目
    71,219円
    ( 78,341円 )
    3日目
    71,219円
    ( 78,341円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・TiAlNコーティングを施したセンタ面取り用カッタです。
    ・エンドミルとドリルの設計思想の融合により、幅広い用途でお使いいただけます。
    ・面取り部にダブルアングルを採用しています。
    ・バリの少ないきれいな仕上面に加工できます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SAGCCC SAコーティング超硬センタ面取り用のレビュー
    4平均満足度：4.01件のレビュー
    金属加工
    4
    満足度：4.02018/05/26
    よく切れるし刃持ちもいい。もう少し安ければ言うことなし。 よく切れるし刃持ちもいい。もう少し安ければ言うことなし。
